70131 Pezzo a Ti
per scatola rubinetteria sotto muro, esecuzione singola

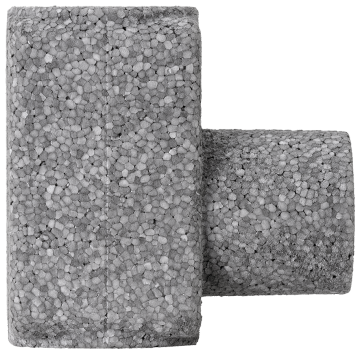

con collegamento per accoppiamento rapido, con guscio isolante, per collegamento lavabo
| materiale principale | bronzo CC246E |
| pressione d'esercizio max. | 10 bar |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 90 °C |
| tipo di costruzione UP-Box | esecuzione singola |

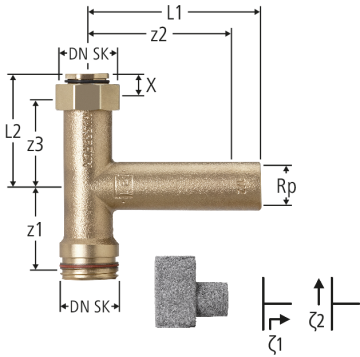

| DN SK | Rp | z1 | z2 | z3 | L1 | L2 | X | ζ1 | ζ2 | Art. n° | VE | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ½ | 51 | 84 | 56 | 97 | 65 | 9 | 2.5 | 0.3 | 70131.21 | 1 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Descrizione | Pezzo a Ti |
| Dimensione |
|
| Numero di articolo |
70131.21
|
