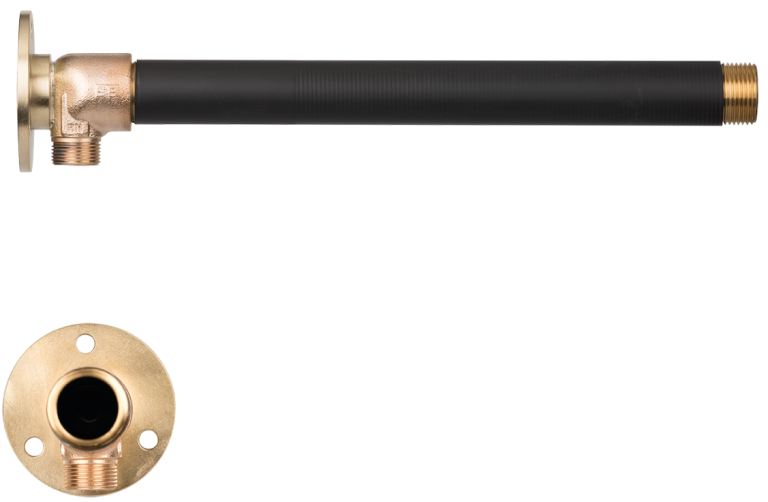

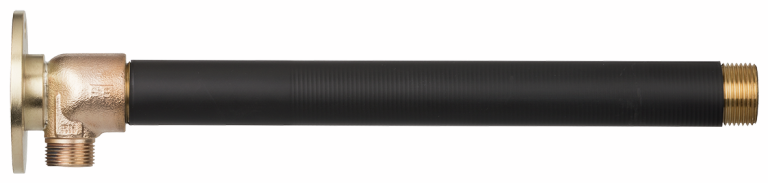

40095 Tubo di prolunga con corpo ad angolo
con flangia murale
per il montaggio su parete in costruzione massiccia con isolazione esterna, per rubinetto da giardino antigelo, incl. 3 x vite a testa flangiata 83075.23 (8x60), incl. 3 x tassello antirumore 83078.21 (14 mm)
| materiale principale | bronzo CC499K |

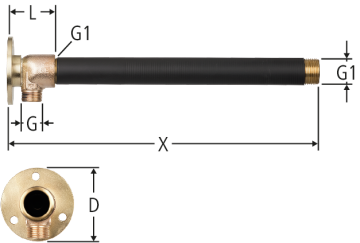

| G | G1 | D | L | X min | X max | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 1 | 85 | 58 | 100 | 300 | ¾ x 100-300 | 40095.71 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||
| ¾ | 1 | 85 | 58 | 250 | 500 | ¾ x 250-500 | 40095.72 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||
| ¾ | 1 | 85 | 58 | 450 | 750 | ¾ x 450-750 | 40095.73 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||
Nota
G = collegamento diretto possibile con Optiflex 84250, 85150 oppure 86005.
CAD / BIM
| Descrizione | Tubo di prolunga con corpo ad angolo |
| Dimensione |
|
| Numero di articolo |
40095.71
|
