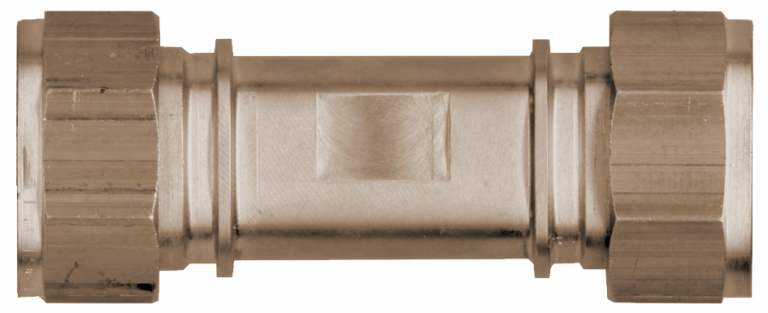

92046 Doppelverschraubung
mit 2 x Mutter lose
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 65 °C |

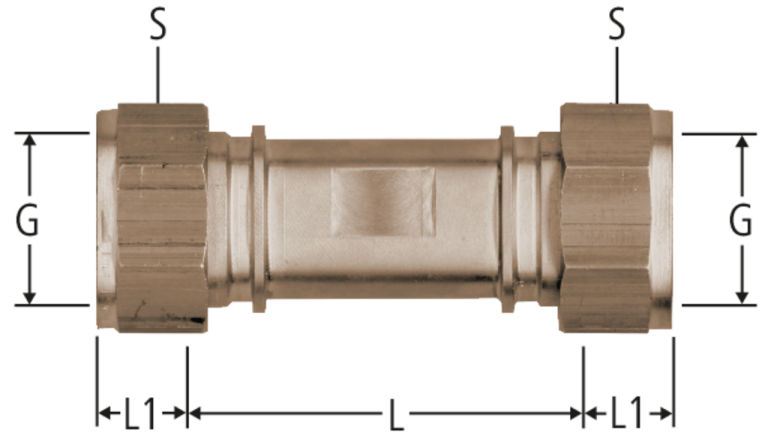

| DN | GN | G | L | L1 | S | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | 90 | 11 | 46 | 0.1 | 25 (1) | 92046.06 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 32 | 1¼ | 1½ | 70 | 11 | 53 | 0.1 | 32 (1¼) | 92046.07 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
Hinweis
Die Doppelverschraubung 92046 erleichtert den Einbau des Anschlussflansches 12085 in eine Verteilbatterie.
CAD / BIM
| Beschreibung | Doppelverschraubung |
| Grösse |
|
| Artikelnummer |
92046.06
|
