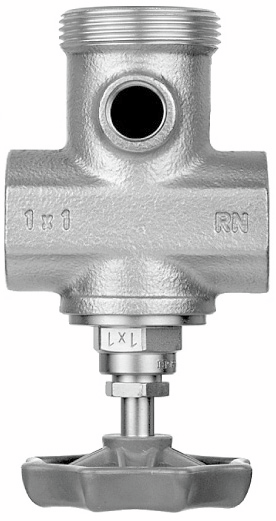

2100 Valvola di distribuzione

Prodotto vecchio

Info

materiale principale	bronzo CC499K
pressione nominale	PN 16
temperatura d'esercizio max.	90 °C
medi	acqua

Varianti prodotto

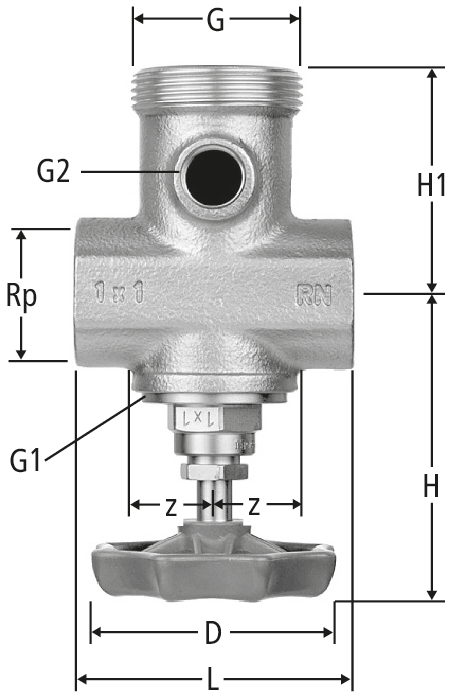

Legenda

Rp	G	G1	G2	D	z	L	H	H1		Art. n°	RK	Ordinare	Pezzi di ricambio e accessori
1 x ¾ 1 x ¾	1	1½	1	⅜	70	3	74	85	72	1 x ¾	2100.40	-	non più disponibile	Spettacolo

1 x 1 1 x 1	1	1½	1	⅜	70	20	74	85	70	1 x 1	2100.41	-	non più disponibile	Spettacolo

1¼ x ¾ 1¼ x ¾	1¼	1½	1	⅜	70	25	88	90	74	1¼ x ¾	2100.42	-	non più disponibile	Spettacolo

1¼ x 1 1¼ x 1	1¼	1½	1	⅜	70	25	88	90	72	1¼ x 1	2100.43	-	non più disponibile	Spettacolo

1¼ x 1¼ 1¼ x 1¼	1¼	2	1¼	⅜	80	25	88	95	75	1¼ x 1¼	2100.44	-	non più disponibile	Spettacolo

1½ x ¾ 1½ x ¾	1½	1½	1	⅜	70	30	98	93	77	1½ x ¾	2100.45	-	non più disponibile	Spettacolo

1½ x 1 1½ x 1	1½	1½	1	⅜	70	30	98	93	75	1½ x 1	2100.46	-	non più disponibile	Spettacolo

1½ x 1¼ 1½ x 1¼	1½	2	1¼	⅜	80	30	98	98	78	1½ x 1¼	2100.47	-	non più disponibile	Spettacolo

1½ x 1½ 1½ x 1½	1½	2¼	1½	⅜	90	30	98	113	80	1½ x 1½	2100.48	-	non più disponibile	Spettacolo

2 x ¾ * 2 x ¾ *	2	1½	1	⅜	70	35	118	98	85	2 x ¾ *	2100.49	-	non più disponibile	Spettacolo

2 x 1 * 2 x 1 *	2	1½	1	⅜	70	35	118	98	83	2 x 1 *	2100.50	-	non più disponibile	Spettacolo

2 x 1¼ 2 x 1¼	2	2	1¼	⅜	80	35	118	103	86	2 x 1¼ **	2100.51	-	non più disponibile	Spettacolo

2 x 1½ 2 x 1½	2	2¼	1½	⅜	90	35	118	119	88	2 x 1½	2100.52	-	non più disponibile	Spettacolo

2 x 2 2 x 2	2	2¾	2	⅜	100	35	118	127	85	2 x 2	2100.53	-	non più disponibile	Spettacolo

2½ x 1 2½ x 1	2½	2	1¼	⅜	80	35	124	111	98	2½ x 1 **	2100.54	-	non più disponibile	Spettacolo

2½ x 1¼ 2½ x 1¼	2½	2	1¼	⅜	80	35	124	111	96	2½ x 1¼ **	2100.55	-	non più disponibile	Spettacolo

2½ x 1½ * 2½ x 1½ *	2½	2¼	1½	⅜	90	35	124	127	98	2½ x 1½ ***	2100.56	-	non più disponibile	Spettacolo

2½ x 2 2½ x 2	2½	2¾	2	⅜	100	35	124	135	95	2½ x 2	2100.57	-	non più disponibile	Spettacolo

2½ x 2½ ** 2½ x 2½ **	2½	3½	2½	⅜	120	43	140	155	95	2½ x 2½ ****	2100.58	-	non più disponibile	Spettacolo

Nota

* Pezzo di ricambio 95350.06
** Pezzo di ricambio 95350.07
*** Pezzo di ricambio 95350.08
**** Pezzo di ricambio 23150.10
