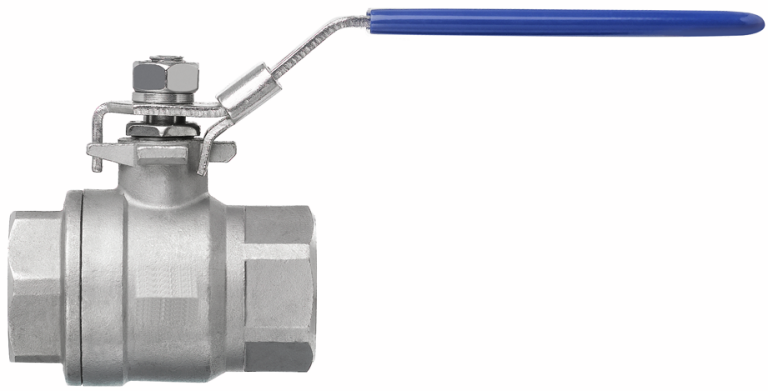

26030 Rubinetto a sfera
acciaio inossidabile 1.4408
con filetto femmina, con blocco manico, con sfera in acciaio inossidabile, con guarnizione PTFE, con manico blu
| materiale principale | acciaio inossidabile 1.4408 |
| medi | acqua / aria compressa |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 110 °C |
| Rp | z | L | L1 | H | Kvs | Art. n° | VE | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 14 | 49 | 105 | 54 | 8 | ¼ | 26030.62 | 1 |
| 01 | 1 | 655.131 | ||||
|
|
||||||||||||||||
| ⅜ | 14 | 49 | 105 | 54 | 10.3 | ⅜ | 26030.63 | 1 |
| 01 | 1 | 655.132 | ||||
|
|
||||||||||||||||
| ½ | 15 | 57 | 105 | 56 | 35 | ½ | 26030.64 | 1 |
| 01 | 1 | 655.133 | ||||
|
|
||||||||||||||||
| ¾ | 17 | 64 | 118 | 65 | 47 | ¾ | 26030.65 | 1 |
| 01 | 1 | 655.134 | ||||
|
|
||||||||||||||||
| 1 | 21 | 77 | 150 | 70 | 54 | 1 | 26030.66 | 1 |
| 01 | 1 | 655.135 | ||||
|
|
||||||||||||||||
| 1¼ | 26 | 90 | 150 | 75 | 82 | 1¼ | 26030.67 | 1 |
| 01 | 1 | 655.136 | ||||
|
|
||||||||||||||||
| 1½ | 33 | 105 | 182 | 93 | 160 | 1½ | 26030.68 | 1 |
| 01 | 1 | 655.137 | ||||
|
|
||||||||||||||||
| 2 | 38 | 125 | 182 | 99 | 230 | 2 | 26030.69 | 1 |
| 01 | 1 | 655.138 | ||||
|
|
||||||||||||||||
| 2½ | 45 | 153 | 254 | 123 | 510 | 2½ | 26030.70 | 1 |
| 01 | 1 | 655.141 | ||||
|
|
||||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
26030.62
|
