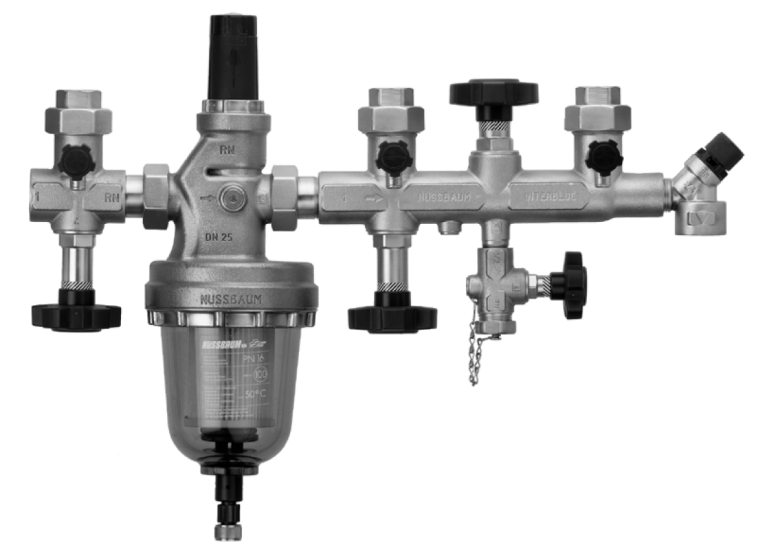

31020 Batteria di distribuzione standard con Redfil
con raccordo Optifitt-Serra 92005
Archiviertes Produkt
comprendente valvola di distribuzione 22051, valvola di scarico 22070, Redfil 12072, Interbloc 31065
| materiale principale | bronzo |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |

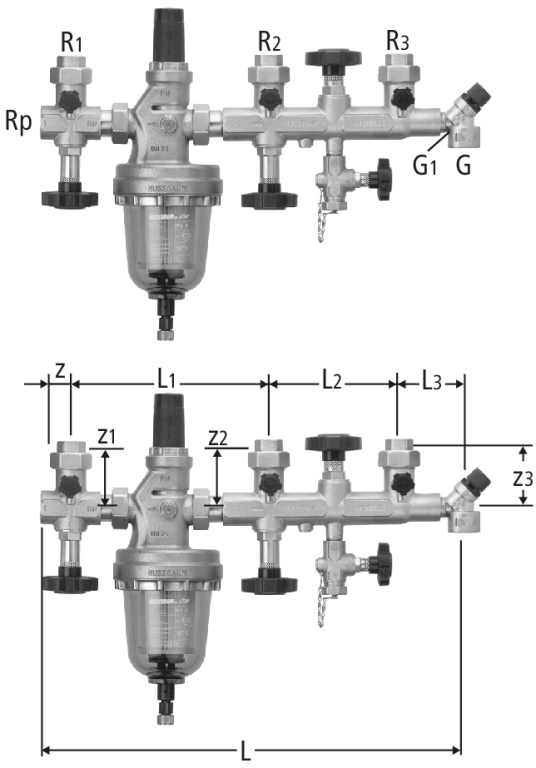

| Rp | Rp1 | Rp2 | Rp3 | G | G1 | z3 | L | L1 | L2 | L3 | Art. n° | VE | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | ¾ | 1 | ¾ | 69 | 516 | 244 | 160 | 75 | 1 x ¾ x ¾ x ¾ | 31020.21 | 1 | 1 | - | non più disponibile | |
| 1 | ¾ | 1 | ¾ | 1 | ¾ | 69 | 516 | 244 | 160 | 75 | 1 x ¾ x 1 x ¾ | 31020.22 | 1 | 1 | - | non più disponibile | |
| 1¼ | ¾ | ¾ | ¾ | 1 | ¾ | 69 | 561 | 282 | 160 | 75 | 1¼ x ¾ x ¾ x ¾ | 31020.23 | 1 | 1 | - | non più disponibile | |
| 1¼ | ¾ | 1 | ¾ | 1 | ¾ | 69 | 561 | 282 | 160 | 75 | 1¼ x ¾ x 1 x ¾ | 31020.24 | 1 | 1 | - | non più disponibile | |
| 1¼ | ¾ | 1 | 1 | 1 | ¾ | 80 | 561 | 282 | 160 | 75 | 1¼ x ¾ x 1 x 1 | 31020.25 | 1 | 1 | - | non più disponibile |
CAD / BIM
| Descrizione | Batteria di distribuzione standard con Redfil |
| Dimensione |
|
| Numero di articolo |
31020.21
|
