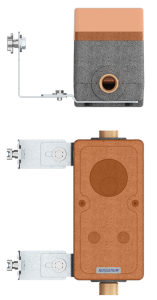

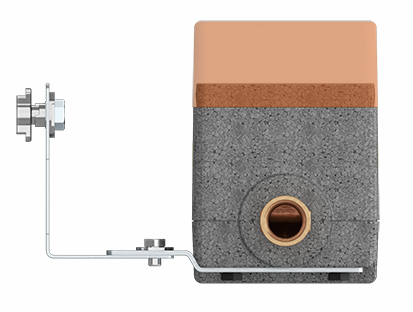

70000 Scatola rubinetteria sotto muro per Optivis
esecuzione singola
Archiviertes Produkt
con rubinetto di chiusura, con corpo per montaggio contatore a capsula Koax, e cartuccia per riduttore, con coperchio cieco, con cappuccio di protezione arancione
| materiale principale | bronzo CC246E |
| materiale secondario | materiale sintetico |
| medi | acqua |
| pressione d'esercizio max. | 10 bar |
| pressione nominale | PN 10 |
| Kopie von Betriebstemperatur max. | 80 °C |
| tipo di costruzione UP-Box | esecuzione singola |
| funzione UP-Box | riduzione di pressione e misurazione dell'aqua |

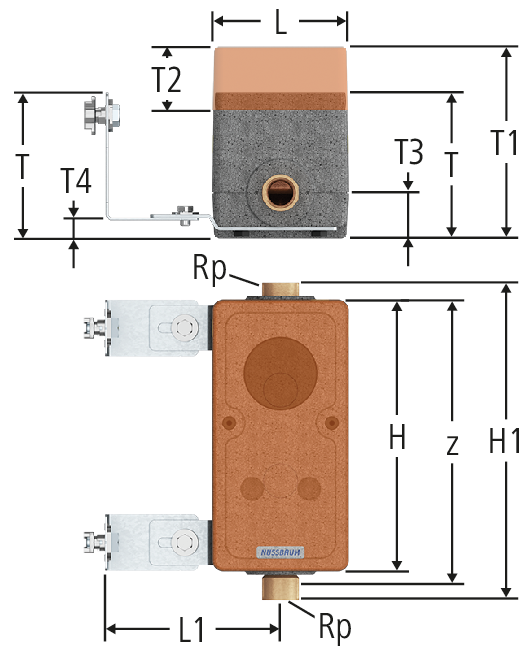

| Rp | z | L | L1 | H | H1 | T | T1 | T2 | T3 | Kvs | Art. n° | VE | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 250 | 120 | 154 | 246 | 280 | 128 | 168 | 55 | 40 | 3.15 | 70000.21 | 1 | 1 | - | visualizza il modello successore | ||||
|
|
|||||||||||||||||||
Nota
Kvs: Misurato con il contatore a capsula Koax 67116
CAD / BIM
| Descrizione | Scatola rubinetteria sotto muro per Optivis |
| Dimensione |
|
| Numero di articolo |
70000.21
|
