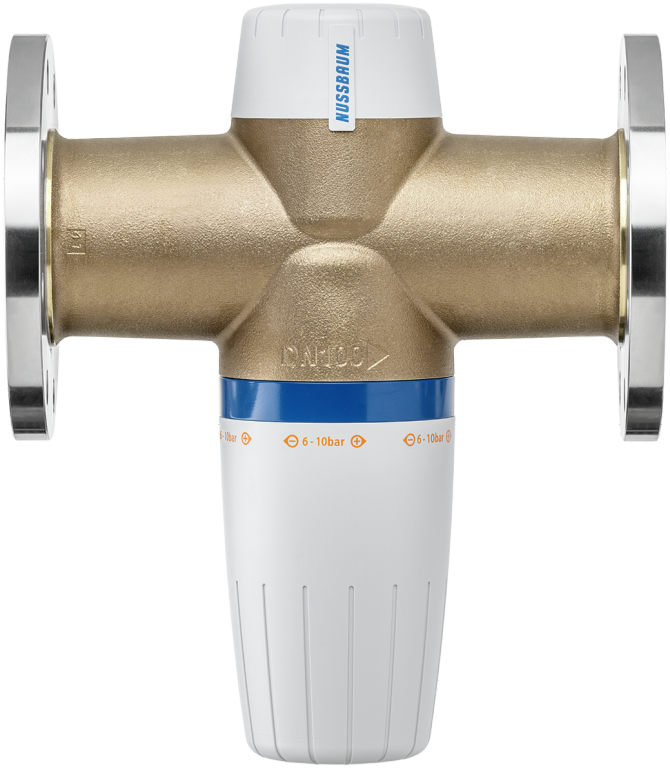

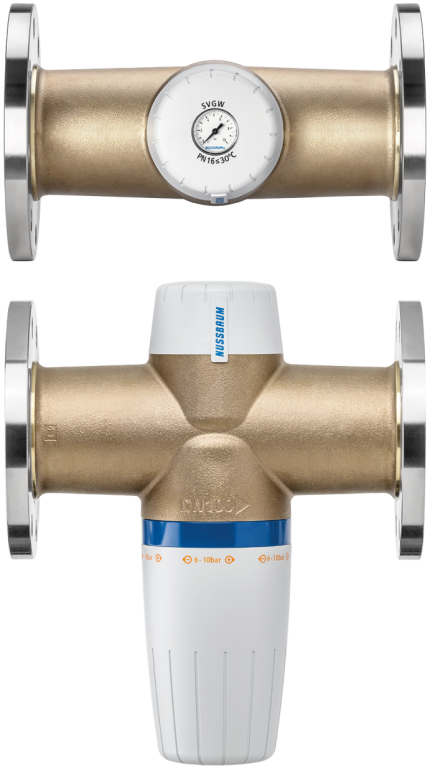

11021 Riduttore di pressione con flangia
campo di regolazione da 6 bar a 10 bar

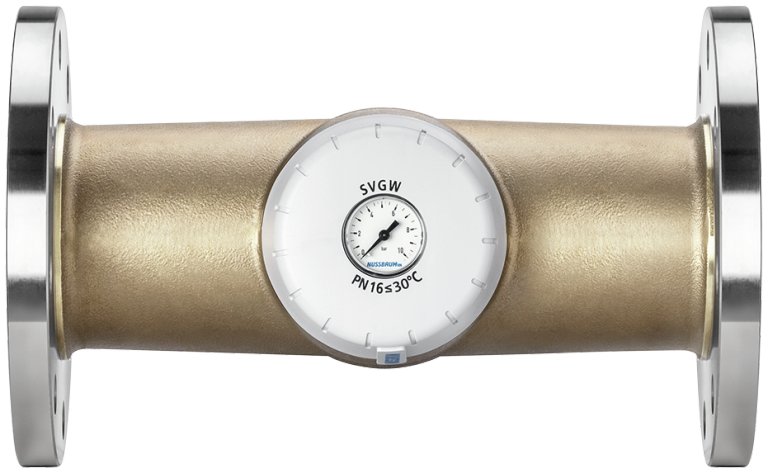

con flangia girevole (acciaio inossidabile), incl. manometro, con 2 x guarnizione flangia Klinger PN 10/16
| materiale principale | bronzo CC246E |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| pressione secondaria min. | 6 bar |
| pressione secondaria max. | 10 bar |
| pressione secondaria, impostazione di fabbrica | 7 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| norma flangia | EN 1092 - PN 16 |
| DN | D | D1 | L | L1 | H | H1 | N | K | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 128 | 185 | 290 | 19 | 286 | 126 | 8x Ø18 | 145 | 13.8 | 6 bar - 10 bar | 65 | 11021.23 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
| 80 | 128 | 200 | 310 | 19 | 286 | 126 | 8x Ø18 | 160 | 18.0 | 6 bar - 10 bar | 80 | 11021.24 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
| 100 | 128 | 220 | 350 | 21 | 286 | 126 | 8x Ø18 | 180 | 21.6 | 6 bar - 10 bar | 100 | 11021.25 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
N = numero di fori x diametro
Filtri con flange vedi 17020 e 18053
Su www.nussbaum.ch/strumenti troverete una chiara guida per la scelta delle viti per eseguire collegamenti flangiati.
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Riduttore di pressione con flangia |
| Dimensione |
|
| Numero di articolo |
11021.23
|
