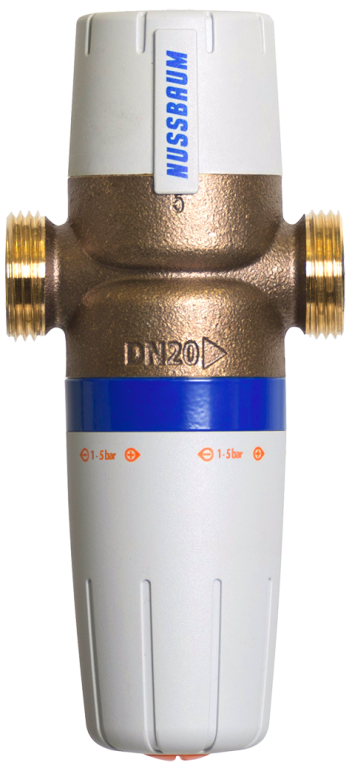

11013 Riduttore di pressione senza raccordo
campo di regolazione da 1 bar a 5 bar

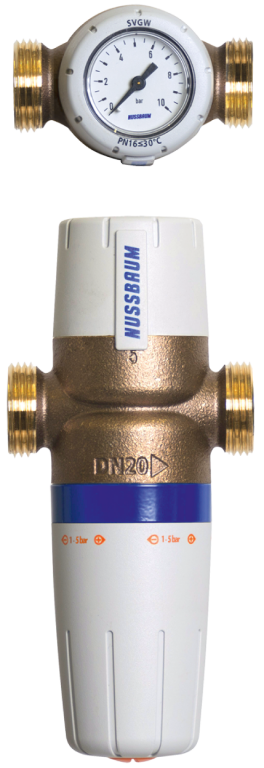

incl. manometro
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 1 bar |
| pressione secondaria max. | 5 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 80 °C |
| medi | acqua |
| DN | G | D | L | H | H1 | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | 56 | 80 | 123 | 66 | 3.48 | 1 bar - 5 bar | 15 (½) | 11013.34 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 20 | 1 | 56 | 85 | 123 | 66 | 4.5 | 1 bar - 5 bar | 20 (¾) | 11013.35 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 25 | 1¼ | 56 | 100 | 123 | 66 | 5.52 | 1 bar - 5 bar | 25 (1) | 11013.36 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 32 | 1½ | 69 | 120 | 177 | 77 | 13.2 | 1 bar - 5 bar | 32 (1¼) | 11013.37 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 40 | 1¾ | 69 | 145 | 177 | 77 | 16.2 | 1 bar - 5 bar | 40 (1½) | 11013.38 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 50 | 2⅜ | 69 | 175 | 177 | 77 | 21.6 | 1 bar - 5 bar | 50 (2) | 11013.39 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Riduttore di pressione senza raccordo |
| Dimensione |
|
| Numero di articolo |
11013.34
|
