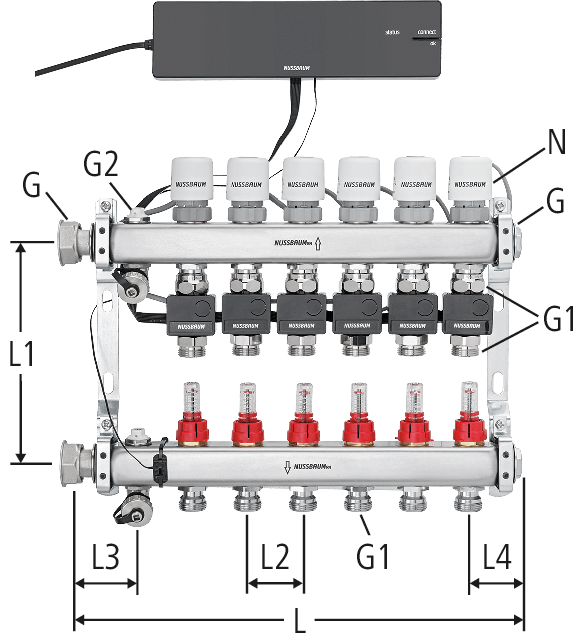

56000 Therm-Control-Set di regolazione completo DN 25
modulo base
regolazione intelligente per riscaldamento e raffreddamento, con contatto privo di potenziale (change-over) per la commutazione automatica tra riscaldamento e raffreddamento, per riscaldamento a pavimento, per attivazione termica delle masse, comprendente collettore di riscaldamento Therm-Control, incl. supporto Therm-Control, unità di base di regolazione Therm-Control, attuatore Therm-Control, punto di misurazione della temperatura Therm-Control, sensore di temperatura di ritorno Therm-Control, sensore di temperatura a contatto Therm-Control, cavo piatto Therm-Control
| materiale principale | acciaio inossidabile |
| pressione nominale | PN 6 |
| temperatura d'esercizio max. | 60 °C |
| DN | G | G1 | G2 | L | L1 | L2 | L3 | L4 | N | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | ¾ | ½ | 204 | 200 | 50 | 57 | 47 | 2 | 2 | 56000.41 | 1 |
| 38 | 643.111 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 254 | 200 | 50 | 57 | 47 | 3 | 3 | 56000.42 | 1 |
| 38 | 643.112 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 304 | 200 | 50 | 57 | 47 | 4 | 4 | 56000.43 | 1 |
| 38 | 643.113 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 354 | 200 | 50 | 57 | 47 | 5 | 5 | 56000.44 | 1 |
| 38 | 643.114 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 404 | 200 | 50 | 57 | 47 | 6 | 6 | 56000.45 | 1 |
| 38 | 643.115 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 454 | 200 | 50 | 57 | 47 | 7 | 7 | 56000.46 | 1 |
| 38 | 643.116 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 504 | 200 | 50 | 57 | 47 | 8 | 8 | 56000.47 | 1 |
| 38 | 643.117 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 554 | 200 | 50 | 57 | 47 | 9 | 9 | 56000.48 | 1 |
| 38 | 643.118 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 604 | 200 | 50 | 57 | 47 | 10 | 10 | 56000.49 | 1 |
| 38 | 643.119 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 654 | 200 | 50 | 57 | 47 | 11 | 11 | 56000.50 | 1 |
| 38 | 643.121 | ||||
|
|
|||||||||||||||||||
| 25 | 1 | ¾ | ½ | 704 | 200 | 50 | 57 | 47 | 12 | 12 | 56000.51 | 1 |
| 38 | 643.122 | ||||
|
|
|||||||||||||||||||
N = numero di circuiti di riscaldamento, G1 = Allacciamento Eurocono
Messa in funzione (opzionale): CHF 350.- per oggetto con 1 unità di base di regolazione, più CHF 90.- per unità di base di regolazione supplementare, importo netto forfetario. Più il contributo di riciclaggio anticipato (CRA).
Nota: per la connessione di contatto privo di potenziale (change-over) per la commutazione automatica tra riscaldamento e raffreddamento deve essere utilizzato il box relais 56016. Per ModBus TCP/IP e KNX (56034.21) è richiesto il modulo Wi-Fi Therm-Control 56030.
CAD / BIM
| Descrizione | Therm-Control-Set di regolazione completo DN 25 |
| Dimensione |
|
| Numero di articolo |
56000.41
|
