Il sistema Optifitt-Press – Pressare anziché saldare

Optifitt Press2

Sicuri, razionali e di facile montaggio: i pressfitting Optifitt-Press sono raccordi in acciaio 1.0308, dotati di un rivestimento in zinco-nichel e pensati per tubi in acciaio a pareti spesse di diverse superficie.

Una vera e propria innovazione presentata dalla Nussbaum. Anche i tubi in acciaio a pareti spesse di tipo filettato e bollitore possono essere pressati in modo rapido e sicuro. Optifitt-Press rivoluziona il modo di lavorare e l’efficienza dell’installazione Ciò grazie alla tecnica di giunzione Optifitt-Press con una tolleranza che consente l’adattamento ai diversi diametri dei tubi. I raccordi pressati sono concepiti per la lavorazione di diversi spessori, offrendo così il massimo in termini di flessibilità. La tecnica di pressatura a freddo è molto più rapida, sicura e economica rispetto alla saldatura, all'avvitamento o al serraggio.

Montaggio di Optifitt-Press

Optifitt Press

Optifitt-Press garantisce raccordi sicuri ed ermetici, utilizzabili a piena portata fin da subito.

Ed elimina completamente la necessita di un raffreddamento o dei servizi di vigilanza antincendio richiesti dalla saldatura, riducendo i tempi di montaggio fino al 60 %. Anche altri metodi – come i collegamenti filettati, con rulli, scanalature o ad accoppiamento – non reggono il confronto con Optifitt-Press in quanto richiedono tempi molto più lunghi.

A regola d’arte – Ecco come installare Optifitt-Press

Tagliare, sbavare e pulire il tubo in acciaio.

Posizionare la profondità d'innesto del pressfitting Optifitt-Press sull’estremità del tubo.

Inserire il pressfitting sul tubo.

Applicare la ganascia o l’anello di pressatura (per grandi dimensioni) e collegare il tutto i con la pressatrice Nussbaum.

Optifitt-Press: sicuro ed ermetico

I raccordi Optifitt-Press sono dotati di uno speciale elemento di tenuta del profilo che consente di utizzare un unico pressfitting per pressare tubi in acciaio con diverse superfici.

L’elemento di tenuta in EPDM avvolge il tubo in tre punti contemporaneamente e garantisce un collegamento assolutamente ermetico, anche in presenza di superfici grezze e irregolarità.



Insieme al SC-Contour garantisce la massima sicurezza, poiché consente di controllare l’intera installazione con un’unica prova di tenuta centrale. La mancanza di tenuta di eventuali pressfitting non pressati è chiaramente visibile. L'intervallo di prova a secco è compreso tra 22 mbar e 3 bar, mentre per la prova di tenuta a umido è necessario un intervallo compreso tra 1 e 6,5 bar.

Optifitt-Press quindi non solo soddisfa ma in alcuni casi addirittura supera i requisiti previsti delle norme e del quadro normativo in uso, ad esempio con un campo di pressione notevolmente maggiore.

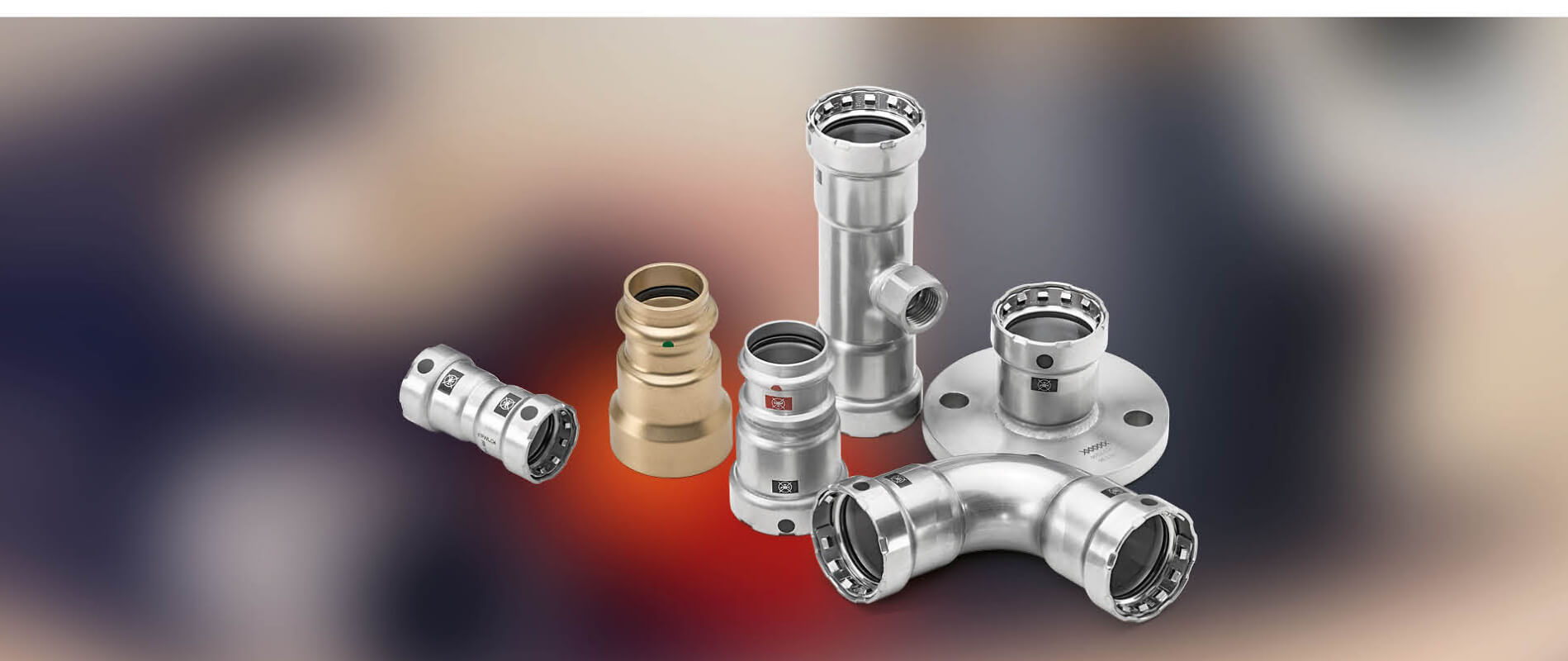

La gamma Optifitt-Press: massima flessibilità

Optifitt Press Sortiment

Circuiti di riscaldamento e raffreddamento, impianti a sprinkler realizzati con tubi in acciaio a pareti spesse, applicazioni industriali, sistemi ad aria compressa o tubazioni per gas tecnici: con oltre 130 diversi pressfitting, manicotti, curve, collegamenti filettati, riduzioni, pezzi a Ti e flange nelle dimensioni da 3/8" a 2", la gamma di Optifitt-Press offre la massima flessibilità per ogni tipo di installazione.

Optifitt-Press: sicurezza e affidabilità

L’intero assortimento di Optifitt-Press è realizzato in acciaio con rivestimento in zinco-nichel, per un collegamento sicuro e affidabile di tubi in acciaio conformi a DIN EN ISO 6708 e DIN EN 10220/10255. La gamma è completata da elementi di transizione per accoppiamenti e per Optipress-Therm.

Omologazione della gamma Optifitt-Press

Riscaldamento/raffreddamento: TÜV

Impianti sprinkler/di estinzione incendi (a umido/secco): VdS

Aria compressa/gas tecnici (azoto): TÜV

Industria: TÜV

I vostri vantaggi

Collegamento diretto senza Ti  Con il set completo di utensili potete forare tubi in acciaio a pareti spesse senza lavori di preparazione e inserire un collegamento supplementare.

Ideale per impianti sprinkler  Grazie alla loro resistenza e durevolezza, i raccordi a pressare soddisfano anche i requisiti delle classi di rischio più elevate, nei casi in cui siano obbligatorie e prescritte per legge condutture con tubi in acciaio a pareti spesse – come negli impianti industriali e commerciali.

Risparmio di tempo  Optifitt-Press garantisce tempi di montaggio ridotti fino al 60 % rispetto alla saldatura, ai collegamenti filettati o con scanalature.

Sicurezza  Grazie al SC-Contour, i collegamenti inavvertitamente non pressati sono subito visibili durante la prova di pressione. La tecnica di pressatura a freddo esclude qualsiasi rischio di incendio.

Impiego universale  Optifitt-Press pressa tubi in acciaio a pareti spesse senza giunture, saldati, lucidi non rivestiti, zincati o con vernice a base di resine sintetiche, di dimensione nominale compresa tra 3/8" e 2".

Economico  Optifitt-Press si rivela un sistema particolarmente razzionale grazie ai tempi di installazione ridotti. Inoltre è possibile impiegare la stessa pressatrice utilizzata per tutti gli altri sistemi Nussbaum.

Servizio integrale

Nel settore della distribuzione dell’acqua potabile, Nussbaum offre una soluzione integrale conforme alle norma SIA-385/2 e alla direttiva W3 e, inoltre, un servizio integrale completo gestito da un unico fornitore. Optiarmatur rappresenta la gamma completa delle rubinetterie, mentre Optifitt con Press e Serra racchiudono l’ampia gamma di raccordi adatti a vari strumenti e impieghi particolari. Optipress comprende tutti raccordi e i tubi per l'installazione di impianti per l'acqua potabile in cantina e nelle zone montanti e, insieme a Gaz e Therm, rappresenta la soluzione ideale anche per la distribuzione del gas e del riscaldamento. Mentre Optiflex interessa il settore degli impianti per l'acqua potabile installati direttamente sul piano, Optivis-Tec comprende invece il sistema premurale con binario. Therm-Control è un innovativo dispositivo di regolazione di singoli ambienti per un riscaldamento a pavimento intelligente. Inoltre, tutti i sistemi e le componenti risultano perfettamente compatibili tra loro. L'ampia gamma di prodotti si completata infine con l'importante servizio Nussbaum Plantec, Service e Individual. Da Nussbaum, tutto funziona, sempre e con tutto.

Pressatrice

12 presswerkzeug gross1

Ganasce di sistema in valigetta separata

Tempi di pressatura brevi, compresi tra 3 e 5 secondi, per tutte le dimensioni

Pressature completamente automatiche

Facile da usare: basta una sola mano

Estrema flessibilità in ognii situazione (testa di pressatura ruotabile)

Fermo perno elettronico

Lunghi intervalli di manutenzione (40'000 pressature o 4 anni)

Controllo elettronico della temperatura e del tempo di pressatura

Punto di giunzione illuminato a LED

Alimentazione da rete elettrica o con accumulatore
