SÛRS, RATIONNELS ET FACILES À MONTER – NOS RACCORDS À SERTIR POUR CONNEXIONS ÉTANCHES
Optez pour des raccords étanches: les raccords à sertir Optifitt de Nussbaum vous permettent d’assembler rapidement et en toute sécurité des tubes en acier à paroi épaisse. La technique de sertissage innovante garantit un montage simple, tandis que l’ajustement flexible au diamètre et à l’épaisseur des parois rend le travail efficace. Misez sur une solution fiable et économique pour vos projets exigeants.
ACCÈS DIRECT AUX PRODUITSRACCORDS À SERTIR OPTIFITT: DES RACCORDS SÛRS ET ÉTANCHES
Avec Optifitt-Press, Nussbaum SA propose une solution rapide et sûre pour le raccordement de tuyaux en acier à paroi épaisse. Fabriqués en acier 1.0308 revêtu de zinc-nickel, les raccords garantissent des connexions étanches et entièrement résistantes dès la pose. La technique de sertissage à froid permet de supprimer les périodes de refroidissement et la surveillance pour la détection de départs d’incendie avec, à la clé, une réduction du temps de montage jusqu’à 60 %. Ces raccords à sertir permettent d’économiser du temps et sont plus économiques que le soudage ou d’autres techniques d’assemblage. Cette innovation est synonyme de révolution dans le domaine des processus d’installation. Pour toute information complémentaire, reportez-vous aux pages correspondantes de nos produits ou contactez-nous.

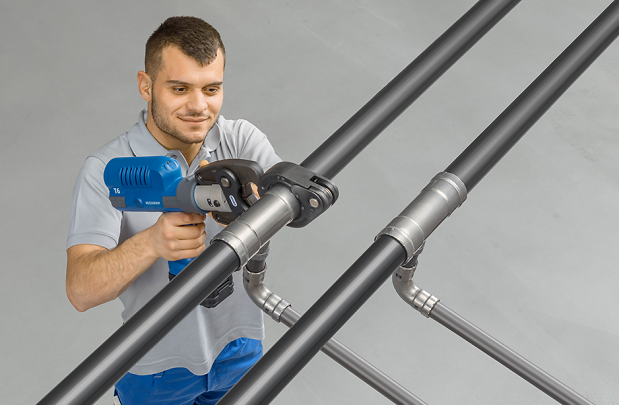

Le système Optifitt-Press – sertir au lieu de souder
Sûrs, rationnels et de montage aisé, les raccords Optifitt-Press en acier 1.0308 avec revêtement zinc-nickel sont destinés aux tuyaux en acier à paroi épaisse munis de diverses surfaces.
Nussbaum présente ainsi une véritable innovation. Les tuyaux en acier à paroi épaisse dans une qualité de tube fileté ou bouilleur peuvent désormais être sertis en l'espace de quelques secondes. Optifitt-Press révolutionne ainsi le mode opératoire et l’efficacité dans l’installation. Ceci grâce à la technique d’assemblage Optifitt-Press avec une adaptation des écarts de tolérances aux diamètres des tuyaux. Les raccords à sertir sont spécialement conçus pour la mise en œuvre de diverses épaisseurs de parois, offrant ainsi un maximum de souplesse. Comparée au soudage, vissage au serrage, la technique de sertissage à froid est nettement plus rapide, plus sûre et plus économique.
Montage d’Optifitt-Press
Optifitt-Press se traduit par des assemblages sûrs d’une étanchéité garantie, mais aussi immédiatement utilisables.
Les délais de refroidissement ou les piquets incendie, tels que pratiqués pour le soudage, n’ont plus lieu d’être. Comparé au soudage, le sertissage peut faire gagner jusqu'à 60 % de temps de montage. Les autres méthodes telles que les assemblages par filetage, enroulement, accouplement ou rainurage ne font guère le poids face à Optifitt-Press en termes de rapidité car elles sont nettement plus chronophages.
LES AVANTAGES DE NOS RACCORDS À SERTIR
✓ Raccordement direct sans té pour des installations simples et rapides, [merci supprimer/sdv]
✓ Une sécurité élevée grâce à la technique de sertissage à froid et à la détection immédiate des fuites lors des essais de pression.
✓ Gain de temps pouvant atteindre 60 % par rapport aux techniques d’assemblage traditionnelles.
✓Usage universel pour tuyaux en acier à paroi épaisse dans la plage de diamètres nominaux de 3/8" à 2".
OUI, JE DÉSIRE ÊTRE CONSEILLÉ SANS ENGAGEMENT DE MA PART!
Optez pour Optifitt-Press et bénéficiez d’une flexibilité maximale toutes installations confondues. Contactez-nous via notre formulaire ou appelez-nous.
CONTACTEZ DÈS MAINTENANT NOS EXPERTS EN RACCORDS À SERTIR POUR BÉNÉFICIER D’UN CONSEIL PROFESSIONNEL.-
Définir 3-5 questions fréquentes et leurs réponses avec le GP 1. A quelles applications Optifitt-Press se prête-t-il?
Optifitt-Press se prête aux installations de chauffage et de refroidissement fermées, aux réseaux d’air comprimé et aux installations de tuyauterie industrielles avec tuyaux en acier à paroi épaisse selon la norme EN 10220 / 10255. Ce système de raccords est idéal pour les constructions neuves, les rénovations ou les extensions d’installations existantes avec raccords filetés.
-
Quels autres types de tuyaux peuvent être utilisés avec Optifitt-Press?
Le système est conçu pour les tuyaux en acier à paroi épaisse dans une plage de diamètres extérieurs de ½" à 2". On utilise pour cela des tuyaux en acier soudés ou sans soudures de haute précision conformes aux normes susmentionnées. Le façonnage est rapide et sûr et ne nécessite aucun filetage.
-
Est-il possible de démonter ou de réutiliser les raccords?
Non. Optifitt-Press est un système d’assemblage indémontable. Une fois serti, le raccord ne peut pas être séparé mécaniquement sauf en le découpant. On obtient ainsi des raccords étanches et sans maintenance pendant de longues années.
-
Quel contour de sertissage Optifitt-Press requiert-il?
Le façonnage d’Optifitt-Press s’exécute à l’aide du contour de sertissage en V. L’utilisation de pinces à sertir homologuées et de mâchoires en V est impérative. Pour une sécurité optimale, nous préconisons les pinces à sertir de Nussbaum ou des modèles compatibles homologués.
-
Quel est son avantage par rapport aux raccords filetés classiques?
Avec Optifitt-Press, les efforts de filetage, les produits d’étanchéité et les retouches font partie du passé. Résultat: un temps de montage considérablement réduit, en particulier dans les espaces exigus ou lors d’installations ultérieures. Le système est également plus propre, plus sûr et offre une longévité accrue.
Bien installé: voici comment installer Optifitt-Press
Couper le tuyau en acier, l’ébarber et le nettoyer
Reporter la profondeur d’emboîtement du raccord Optifitt-Press sur l’extrémité du tuyau
Introduire le raccord sur le tuyau

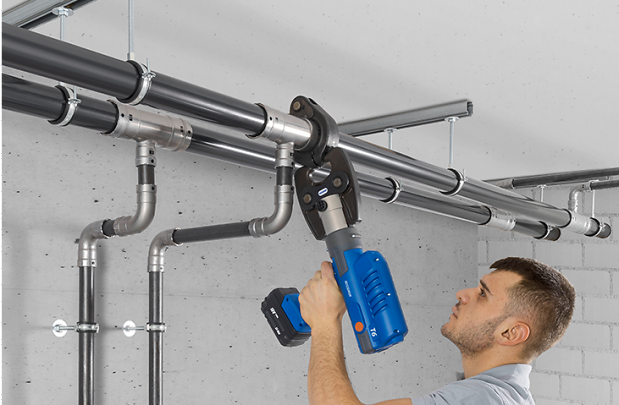

Positionner la mâchoire ou l’anneau de sertissage (pour les grandes dimensions) et raccorder le tout par sertissage avec la pince à sertir Nussbaum
Optifitt-Press: étanche et sûr
Les raccords Optifitt-Press disposent d’un joint profilé spécial permettant de sertir avec un seul et même raccord les tuyaux en acier munis des surfaces les plus variées.
Le joint EPDM enserre pour ce faire le tuyau à trois endroits simultanément et assure un assemblage totalement étanche, même en présence de surfaces rugueuses et d’aspérités.
SC-Contour garantit de surcroît une sécurité maximale car l’ensemble de l’installation peut être contrôlé au moyen d’un unique test d’étanchéité central. Les raccords non sertis sont alors visiblement non étanches. La plage de test à sec se situe entre 22 mbar et 3 bar tandis que celle du test d’étanchéité avec de l’eau s’étend de 1 à 6,5 bar.
Ainsi, non seulement Optifitt-Press répond aux exigences des normes et directives actuelles, mais il les dépasse aussi en partie – p. ex. avec une plage de pression nettement plus vaste.
La gamme Optifitt-Press: une flexibilité maximale
Qu’il s’agisse de circuits de chauffage ou de refroidissement, d’installations de sprinklers en tuyaux en acier à paroi épaisse, d’installations industrielles, d'installations d’air comprimé ou de réseaux de tuyauterie pour les gaz techniques: avec plus de 130 raccords différents, manchons, coudes, raccordements filetés, réductions, tés et brides dans des dimensions de 3/8" à 2", l'assortiment Optifitt-Press offre une souplesse maximale pour chaque installation.
Optifitt-Press: sûr et fiable
Toute la gamme Optifitt-Press est éxecutée en acier revêtu de zinc-nickel. Les tuyaux en acier peuvent ainsi être assemblés de façon sûre et fiable d'après DIN EN ISO 6708 et DIN EN 10220/10255. Des pièces intermédiaires de transition pour les raccords de couplage et Optipress-Therm viennent parfaire l’assortiment.
Homologation de l’assortiment Optifitt-Press
Chauffage/Refroidissement: TÜV
Sprinkler/Installation d’extinction d’incendie (sèche / sous eau): VdS
Air comprimé/Gaz techniques (azote): TÜV
Industrie: TÜV
Vos avantages
Raccordement direct sans Té Avec l’outil qui convient et son set complet, on peut percer des tubes en acier à paroi épaisse sans aucune préparation, pour ensuite y appliquer un raccord supplémentaire.
Idéal pour les installations de sprinklers Forts de leur robustesse et de leur longévité, ces raccords à sertir satisfont également aux prescriptions des classes de risques les plus élevées, lorsque des conduites en tuyau en acier à paroi épaisse – comme on les trouve notamment dans les installations industrielles artisanales – sont impératives et prescrites par le législateur.
Gain de temps Optifitt-Press réduit le temps de montage de jusqu’à 60 % par rapport à un assemblage par soudage, filetage ou rainurage.
Solution sûre Les raccords non sertis par mégarde se remarquent immédiatement lors de l’essai de pression grâce à SC-Contour. Pas de risque d’incendie grâce à la technique de sertissage à froid.
Utilisation universelle Optifitt-Press sertit des tuyaux en acier à paroi épaisse dans des diamètres nominaux de 3/8" à 2", que le tuyau soit sans soudure, soudé, blanc non revêtu, galvanisé ou revêtu d’une résine synthétique.
Economique Du fait du gain de temps élevé à l’installation, Optifitt-Press est particulièrement rationnel. De plus, il est possible d’utiliser le même pince à sertir que pour tous les autres systèmes Nussbaum.
Service global
Pour la distribution d’eau de boisson, Nussbaum vous offre, en tant qu’interlocuteur privilégié, un service global doublé d’une solution globale conforme aux normes W3 et SIA-385/2. Optiarmatur est le nom d’une gamme complète de robinetteries. Décliné avec Press et Serra, Optifitt est un vaste assortiment de raccords pour divers fluides et des utilisations spéciales. Optipress regroupe les raccords et tuyaux pour l’installation d’eau de boisson en sous-sol et dans les colonnes montantes et, associé à Therm et Gaz, est idéal aussi pour la distribution d’eau chaude et de gaz. Optiflex se rapporte, quant à lui, à l’installation d’eau de boisson à l’étage et Optivis-Tec au système de cadres de montage. Therm-Control est une régulation par pièce innovante pour un chauffage par le sol intelligent. L’Aquapro-Ecotherma est un chauffe-eau à accumulation et régulation électronique qui exploite l’air ambiant sur son site d’installation avec une pompe à chaleur air/eau qui assure la distribution d’eau chaude à l’étage. Il faut savoir que pour l’ensemble de ces produits, les systèmes et composants sont parfaitement compatibles entre eux. Cette palette exhaustive de produits est richement complétée par les prestations uniques Nussbaum Plantec, Service et Individual. Chez Nussbaum, tout s’accorde.
Pince à sertir
S’utilise avec tous les systèmes à sertir Nussbaum
Mâchoires adaptées de manière optimale au système
Temps de sertissage courts de 3 à 5 secondes pour toutes les dimensions
Performances élevées des accus grâce au moteur avec technique digitale
Utilisation aisée d’une seule main pour petites dimensions
Flexibilité maximale dans chaque configuration d’espace grâce à une tête de sertissage pivotante
Sécurité optimale au sertissage
Longs intervalles d’entretien de 40'000 sertissages ou 4 ans
Maintenant avec l’appli Nussbaum Tool
