4.1 Domaines d’utilisation pour les raccords, joints et tuyaux Optipress-Industry
Avec ses nombreuses possibilités de combinaison, Optipress-Industry offre une solution économique pour une multitude d’applications, dans le respect de la fiabilité.
Lorsque sont utilisés des composants système Optipress-Industry de
-
En cas d’utilisation de composants système de
Nussbaum , il faut vérifier que tous les composants soient compatibles. -
En cas d’exigences concernant la résistance à l’agression de fluides spéciaux ou à des influences extérieures qui ne sont pas développées dans les chapitres suivants, on peut demander un examen de qualification auprès de
Nussbaum , voir formulaire sous www.nussbaum.ch/demande-resistance-des-materiaux. -
En présence de substances dangereuses, il convient de respecter les règles de sécurité en vigueur.
-
Les valeurs limites relatives à la température et à la pression ainsi que les matériaux à utiliser pour les raccords à sertir et les tuyaux dépendent du type d’installation, du fluide et des exigences normatives.
4.1.1 Domaines d’utilisation pour fluides
4.1.1.1 Eaux traitées
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
110 |
|
Pression max. |
[kPa] (bar) |
1600 (16) |
|
Fluide |
Eau adoucie |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
|
Remarques et restrictions |
Durant l’adoucissement de l’eau, il faut mêler à l’eau totalement adoucie de l’eau non traitée issue de l’alimentation en eau afin de régler une dureté résiduelle appropriée et de s’assurer que la concentration de sodium dans l’eau de boisson fournie ne dépasse pas la valeur de 200 mg/l (directive UE 98/83). |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry avec de l’eau adoucie.
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
110 |
|
Pression max. |
[kPa] (bar) |
1600 (16) |
|
Fluide |
Eau partiellement déminéralisée (décarbonatée), complètement déminéralisée, déionisée, et eau osmosée et distillée |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry avec de l’eau partiellement dessalée (décarbonatée), complètement dessalée, déionisée, ainsi qu’avec de l’eau osmosée et distillée
4.1.1.2 Installations sprinkler
En Suisse s’appliquent les directives de l’AEAI ainsi que les directives techniques de la SES. Les travaux doivent être réalisés conformément aux règles reconnues de la technique, tout en tenant compte des exigences cantonales. Pour le raccordement à l’alimentation en eau d’extinction, il faut en plus respecter les directives SVGW W5/W3. Une homologation VdS est nécessaire uniquement lorsque le maître d’ouvrage ou des prescriptions spécifiques à un projet l’exigent.
Pour les installations sprinklers conformes à la norme VdS CEA 4001, seuls les tuyaux en acier inoxydable répondant aux spécifications de l’homologation VdS G415009 sont autorisés.
Utilisation selon SVGW W3/W5, directive technique SES:
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation des raccords, joints et tuyaux Optipress-Industry dans les installations sprinkler selon SVGW W3/W5, directive technique SES
Utilisation dans les installations humides avec homologation VdS (en préparation):
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Pression max. pour DN 12 à DN 65 |
[kPa] (bar) |
1600 (16) |
|
Pression max. pour DN 80 à DN 100 |
[kPa] (bar) |
1250 (12.5) |
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry dans les installations sprinkler — installations humides avec homologation VdS
Utilisation dans les installations sèches avec homologation VdS (en préparation):
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
FKM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry dans les installations sprinkler — installations sèches avec homologation VdS
4.1.1.3 Collecteurs principaux d’incendie
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Pression max. |
[kPa] (bar) |
2500 (25) |
|
Fluide |
Conduite humide/conduite sèche |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
|
Remarques et restrictions |
Sur les conduites humides, il est impératif de monter une soupape de sûreté à chaque zone de pression pour éviter l’éclatement de la conduite lorsque le fluide est chauffé. Pour les collecteurs principaux d’incendie avec consommateurs raccordés, il faut utiliser des tuyaux et des raccords homologués pour l’eau de boisson. |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour les collecteurs principaux d’incendie
4.1.1.4 Installations solaires
Utilisation avec capteurs plats et à tubes.
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. (uniquement courte période) |
[°C] |
180 |
|
Fluide |
Mélange d’éthylène glycol ou de propylène glycol et d’eau* |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour les installations solaires
4.1.1.5 Circuits frigoporteurs et de refroidissement
Le circuit frigoporteur est un circuit secondaire transportant le froid de l’appareil de refroidissement (circuit de refroidissement) au consommateur du froid. Le circuit frigoporteur est utilisé dans de grandes installations frigorifiques ramifiées et, au sens large, il peut être qualifié d’installation technique domestique. Dans un circuit frigoporteur, le fluide est transporté par tuyauterie. Ce circuit évolue dans une plage de pressions de 1.5 à 4 bar. Quant aux températures, elles oscillent entre -15 et +60 °C.
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Plage de température |
[°C] |
-25 … +110 |
|
Pression max. |
[kPa] (bar) |
1600 (16) |
|
Fluide |
Mélange d’éthylène glycol ou de propylène glycol et d’eau* |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry dans les circuits frigoporteurs et de refroidissement
4.1.1.6 Chauffage
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
110 |
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour les chauffages

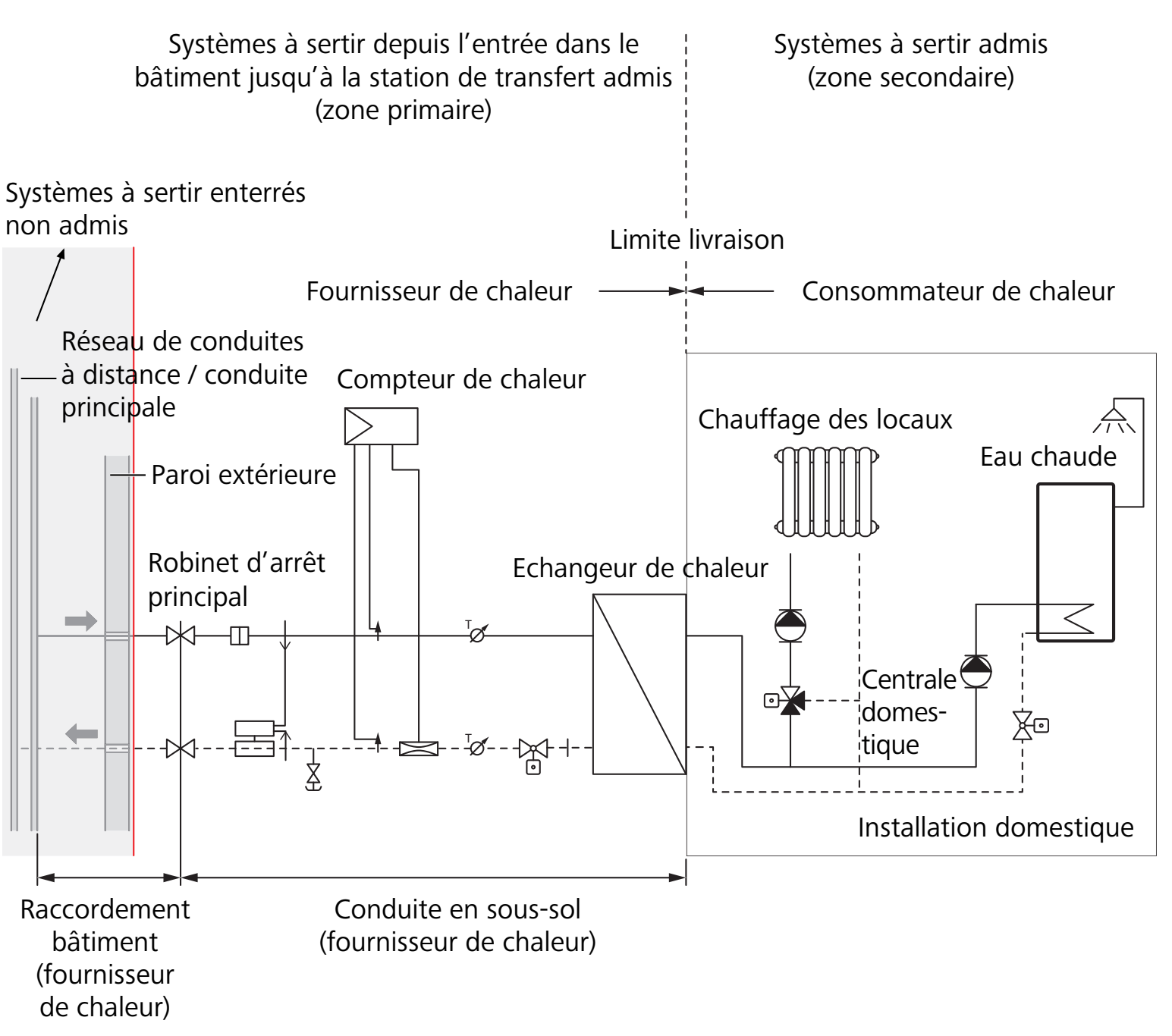

4.1.1.7 Chauffage urbain
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
130 (température de conception) |
|
Pression max. |
[kpa] (bar) |
1600 (pression de conception) (16) |
|
Fluide |
Eau selon la directive SICC |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
|
Remarques et restrictions |
Domaines d’utilisation à valeurs plus élevées sur demande |
|
|
|
||
4.1.1.8 Eau de pluie
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Pression max. |
[kPa] (bar) |
1600 (16) |
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’eau de pluie
4.1.1.9 Conduites d’huile
Dimensions: Ø 15 à 54 mm
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Dimensions |
[mm] |
Ø 15 … 54 |
|
Température max. |
[°C] |
40 |
|
Pression max. sans limiteur de pression |
[kPa] (bar) |
1600 (16) |
|
Pression max. avec limiteur de pression |
[kPa] (bar) |
2000 (20) |
|
Fluide |
Huiles moteur, lubrifiants, fioul, diesel |
|
|
Matériau raccord |
|
|
|
Joint |
HNBR ou FKM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour des conduites d’huile Ø 15 à 54 mm
Dimensions: Ø 76.1 à 108 mm
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Dimensions |
[mm] |
Ø 76.1 … 108 |
|
Température max. |
[°C] |
40 |
|
Pression max. |
[kPa] (bar) |
1000 (10) |
|
Fluide |
Huiles moteur, lubrifiants, fioul, diesel |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
HNBR ou FKM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour des conduites d’huile Ø 76.1 à 108 mm
4.1.1.10 Ethanol
Dimensions: Ø 15 à 54 mm
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Dimensions |
[mm] |
Ø 15 … 54 |
|
Température max. |
[°C] |
25 |
|
Pression max. |
[kPa] (bar) |
1600 (16) |
|
Fluide |
|
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’éthanol
4.1.1.11 Acétone
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Dimensions |
[mm] |
Ø 15 … 54 |
|
Température max. |
[°C] |
40 |
|
Pression max. |
[kPa] (bar) |
500 (5) |
|
Fluide |
Acétone |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’acétone
4.1.1.12 Agriculture
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
90 |
|
Fluide |
Eau |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
|
Remarques |
Utilisation p. ex. dans un air ambiant ammoniacal |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry dans l’agriculture
4.1.2 Domaines d’utilisation pour fluides gazeux
4.1.2.1 Condensats de vapeur
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
130 |
|
Pression max. |
[kPa] (bar) |
300 (3) |
|
Fluide |
Vapeur d’eau |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour condensats de vapeur
4.1.2.2 Installations d’air comprimé
Certifié TÜV.
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
60 |
|
Pression max. |
👉 Pression de service pour les composants de conduite Optipress |
|
|
Matériau raccord |
|
|
|
Joint |
|
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour des installations d’air comprimé
4.1.2.3 Vide
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Pression (Pabs) |
[kPa] (mbar) |
0.1 … 100 (1 … 1000) |
|
Fluide |
Vide (vacuum) primaire |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour le vide
4.1.2.4 Azote (N2)
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Dimensions |
[mm] |
Ø 15 … 108 |
|
Température min. |
[°C] |
-15 |
|
Pression max. |
[kPa] (bar) |
1600 (16) pour Ø 15 … 54 mm 1000 (10) pour Ø 76.1 … 108 mm |
|
Fluide |
Azote (N2), gazeux, degré de pureté jusqu’à 5.0 (99.999 %) |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’azote (N2)
4.1.2.5 Dioxyde de carbone (CO2)
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température min. |
[°C] |
-15 |
|
Pression max. |
[kPa] (bar) |
1600 (16) pour Ø 15 … 54 mm 1000 (10) pour Ø 76.1 … 108 mm |
|
Fluide |
Dioxyde de carbone (CO2), gazeux, degré de pureté jusqu’à 5.0 (99.999 %) |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour le dioxyde de carbone (CO2)
4.1.2.6 Gaz de protection (dit Formiergas)
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Pression max. |
[kPa] (bar) |
1600 (16) pour Ø 15 … 54 mm 1000 (10) pour Ø 76.1 … 108 mm |
|
Fluide |
Gaz de protection, gazeux (p. ex. Ar +CO2) |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour le gaz de protection
4.1.2.7 Gaz rares
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
60 |
|
Pression max. |
[kPa] (bar) |
1600 (16) pour Ø 15 … 54 mm 1000 (10) pour Ø 76.1 … 108 mm |
|
Fluide |
Gaz rares, gazeux (argon, krypton, néon, xénon), degré de pureté jusqu’à 5.0 (99.999 %) |
|
|
Matériau raccord |
|
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour les gaz nobles
4.1.2.8 Hélium (He)
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Pression max. |
[kPa] (bar) |
|
|
Fluide |
Hélium (He), gazeux, degré de pureté jusqu’à 5.0 (99.999 %) |
|
|
Matériau raccord |
|
|
|
Joint |
HNBR |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’hélium (He)
4.1.2.9 Hydrogène (H2)
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Température max. |
[°C] |
60 |
|
Pression max. |
[kPa] (bar) |
500 (5) |
|
Fluide |
Hydrogène (H2), gazeux, degré de pureté jusqu’à 5.0 (99.999 %) |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’hydrogène (H2)
4.1.2.10 Oxygène (O2)
Une demande de certificat TÜV est en cours.
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Dimensions |
[mm] |
Ø 15 … 54 |
|
Plage de température |
[°C] |
-15 … +60 |
|
Pression max. |
[kPa] (bar) |
1000 (10) |
|
Fluide |
Oxygène (O2), gazeux, degré de pureté jusqu’à 5.0 (99.999 %) |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
|
Remarques |
Pour la mise en œuvre et l’assemblage, il ne faut utiliser ni graisse ni huile. Pour l’utilisation, il faut mettre en œuvre uniquement des unités d’emballage fermées et complètes (VE) ou des tuyaux entiers. |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’oxygène (O2)
4.1.2.11 Acétylène
Une demande de certificat TÜV est en cours.
|
Valeurs limites et matériaux |
||
|---|---|---|
|
Dimensions |
[mm] |
Ø 15 … 28 |
|
Plage de température |
[°C] |
-15 … +60 |
|
Pression max. |
[kPa] (bar) |
150 (1.5) |
|
Fluide |
Acétylène (C2H2), gazeux, degré de pureté jusqu’à 5.0 (99.999 %) |
|
|
Matériau raccord |
Acier inoxydable 1.4301 |
|
|
Joint |
EPDM |
|
|
Qualité tuyau |
Acier inoxydable 1.4520 |
|
|
Remarques |
Pour la mise en œuvre et l’assemblage, il ne faut utiliser ni graisse ni huile. Pour l’utilisation, il faut mettre en œuvre uniquement des unités d’emballage fermées et complètes (VE) ou des tuyaux entiers. |
|
Utilisation de raccords, joints et tuyaux Optipress-Industry pour l’acétylène
4.2 Domaines d’utilisation des robinetteries système Optipress
Les niveaux de pression et les plages de températures admissibles sont définis dans les fiches techniques relatives à chaque type de robinetterie, voir données détaillées de chaque produit sous www.nussbaum.ch. De manière générale, il convient de garder à l’esprit que des contraintes continues supérieures à 70 °C, combinées à des effets mécaniques ou chimiques, sont susceptibles de réduire la durée de vie des joints et des composants en matière synthétique.
L’utilisation de robinetteries pour fluides spéciaux doit être étudiée séparément selon la mise en œuvre prévue.
4.2.1 Eaux traitées
On peut utiliser des robinetteries en acier inoxydable et en bronze pour de l’eau froide et de l’eau chaude adoucies. Pour de l’eau partiellement dessalée (décarbonatée), complètement dessalée, déionisée, et de l’eau osmosée et distillée jusqu’à 90 °C, seuls des robinets en acier inoxydable peuvent être utilisés.
4.2.2 Utilisations spéciales
En cas d’exigences de résistance à des fluides spéciaux et applications spécifiques, il est possible de déposer une demande de résistance des matériaux, voir le formulaire sous www.nussbaum.ch/demande-resistance-des-materiaux.
4.3 Remarques et restrictions relatives aux domaines d’utilisation d’Optipress-Industry
Pour toutes les utilisations spéciales d’Optipress-Industry ainsi que pour l’utilisation de robinetteries système, il convient de se mettre en relation avec
Remarques pour prévenir l’endommagement des installations:
|
Domaine d’utilisation |
Remarques et restrictions |
|---|---|
|
Teneurs en chlore et en chlorure |
Des teneurs trop élevées en chlorure peuvent provoquer la corrosion de l’acier inoxydable. La valeur de référence maximum pour «l’eau de boisson» est de 250 mg/l (OPBD). Les valeurs moyennes pour les chlorures en Suisse sont d’env. 20 mg par litre. Pour connaître la valeur exacte dans un cas particulier, il faut s’adresser à l’entreprise de distribution d’eau. Les tuyaux en acier inoxydable sans molybdène (ferrite ou austénite), dont fait partie le tuyau en acier inoxydable 1.4520, peuvent être utilisés, en conformité avec la norme DIN EN 12502-4, avec de l’eau froide ayant une concentration en ions chlorure de jusqu’à 200 mg/l et de jusqu’à 50 mg/l avec de l’eau chaude. Pour les cas d’utilisation de fluides dans lesquels la teneur en chlorure dépasse la valeur seuil pour l’eau de boisson, se mettre en relation avec |
|
Contact avec matériaux de construction humides ou d’isolation contenant des chlorures |
Pour contrer les effets corrosifs de matériaux de construction, les installations Optipress requièrent une protection adaptée et sans porosités. Cela s’applique en particulier pour les conduites de circulation d’eau chaude isolées avec des matériaux de construction humides, contenant des chlorures. Les matériaux isolants à cellules fermées constituent une protection adaptée. Cette protection doit être étanche ainsi que résistante à la chaleur et à la détérioration due au vieillissement. Il convient également d’éviter que des matières contribuant à la corrosion pénètrent sous le matériau isolant (étancher les embouts). Les matériaux d’isolation entrant en contact avec les tuyaux en acier inoxydable Optipress ne doivent pas contenir plus de 0.05 % d’ions chlorure solubles à l’eau. Les matériaux utilisés pour l’isolation phonique, tels que les garnitures antibruit sur les colliers de fixation, qui entrent en contact avec les tuyaux en acier inoxydable Optipress ne doivent pas contenir de chlorures et fluorures lixiviables, 👉 Protection contre la corrosion extérieure. |
|
Zones menacées par le gel |
Dans les endroits menacés par le froid, protéger les installations contre le gel. |
|
Matériaux isolants |
Ne pas utiliser des bandes d’étanchéité en matière synthétique pour filetage, p. ex. en PTFE, qui contiennent des ions chlorure hydrosolubles. |
|
Stations d’épuration des eaux usées (STEP) |
Pour les stations d’épuration des eaux usées, il convient d’utiliser uniquement des composants en acier inoxydable 1.4401. Pour utiliser Optipress-Industry dans une station d’épuration des eaux usées (STEP), il faut se mettre en relation avec |
|
Des pompes et robinetteries à fermeture rapide sont susceptibles d’occasionner des coups de bélier qui risquent d’altérer les assemblages par sertissage. |
|
|
Pour le remplissage de circuits de chauffage, frigoporteurs et de refroidissement ainsi que d’installations à vapeur et solaires, il convient de respecter la directive SICC BT 102-01. En ce qui concerne les installations conformes à VdS, la planification et l’exécution doivent répondre à la norme VdS CEA 4001. |
|
Remarques et restrictions relatives aux domaines d’utilisation d’Optipress-Industry
4.3.1 Remarques sur les installations à gaz techniques
Optipress avec des raccords en acier inoxydable convient pour des gaz techniques jusqu’à un degré de pureté de 5.0 (99.999 %).
Pour les installations conçues pour des gaz techniques, il convient de respecter les prescriptions de sécurité et les règles de la technique correspondantes.
Les points suivants sont à observer:
-
Toutes les conduites doivent être marquées conformément aux règles de désignation des gaz.
-
Les systèmes de conduites doivent être propres, secs et surtout sans huile ni graisse à l’intérieur.
-
Les systèmes de conduites doivent être dimensionnés et réalisés uniquement par un personnel qualifié.
-
Tous les composants doivent être protégés contre la pénétration d’impuretés, aussi bien avant que durant l’installation.
Optipress avec raccords en acier inoxydable n’est pas conçu pour des fluides devant répondre à des exigences très élevées en termes de propreté (p. ex. eaux ultrapures, gaz médicaux) ou de pureté (médecine, pharmacie, laboratoires, etc.).
Pour le gaz en question, les essais de pression doivent être effectués selon les prescriptions de l’association SVS, conformément aux règles de la technique.
4.3.1.1 Classes de pureté des gaz techniques
La pureté des gaz techniques exprime en quelle quantité le gaz souhaité est présent ainsi que la quantité d’impuretés qu’il peut encore contenir. C’est en général indiqué en pourcentage, le gaz étant d’autant plus pur qu’il est proche de 100 %.
La notation par points est décrite comme suit:
-
Le chiffre qui précède le point indique le nombre de «Neuf» dans le pourcentage de la proportion de gaz pur.
-
Le chiffre qui suit le point indique le premier chiffre décimal qui diffère du chiffre «Neuf».
|
Notation par points |
Pourcentage |
|---|---|
|
2.0 |
99 % |
|
2.5 |
99.5 % |
|
3.0 |
99.9 % |
|
5.0 |
99.999 % |
|
5.7 |
99.9997 % |
|
6.0 |
99.9999 % |
Exemples de classes de pureté
On distingue les degrés de pureté suivants:
|
Types de gaz |
Qualité du gaz |
Pureté [%] |
|---|---|---|
|
Gaz techniques |
< 4.5 |
99.995 |
|
Gaz pur |
4.5 … 5.0 |
99.995 … 99.999 |
|
Gaz ultra pur |
> 5.0 … 6.0 |
99.999 … 99.9999 |
|
Gaz ultra haute pureté |
> 6.0 |
> 99.9999 |
Aperçu types de gaz et degrés de pureté
4.3.1.2 Exigences spéciales relatives à l’oxygène et à l’acétylène
L’installation, les contrôles et la mise en service doivent être effectués conformément aux directives en vigueur de la SVS, notamment les documents SVS RG 400 pour l’acétylène et SVS RG 402 pour l’oxygène.
Il s’agit en particulier de respecter les consignes suivantes:
-
Pour la mise en œuvre et l’assemblage de tuyaux et de raccords pour l’oxygène et l’acétylène, il faut veiller à ce que tous les composants soient exempts de graisse et d’huile. Tout contact avec des substances contenant de la graisse ou de l’huile est strictement interdit. S’il est nécessaire de lubrifier, il faut utiliser uniquement soit un lubrifiant sans carbone expressément homologué, soit du ruban Téflon certifié. Tout autre produit de lubrification ou d’étanchéité est proscrit.
-
Seules doivent être mises en œuvre des unités d’emballage d’origine, fermées et visiblement traçables. L’utilisation de raccords contaminés, en vrac ou dans un emballage n’étant pas d’origine est proscrite.
-
En vue de leur transport, stockage ou assemblage, les tuyaux doivent avoir leur longueur d’origine de 3 m ou 6 m et être dotés de capes de fermeture.
-
Ne pas utiliser de lubrifiant pour tronçonner des tuyaux. Après leur tronçonnage, les extrémités des tuyaux doivent être bouchées sans tarder avec leur cape de fermeture d’origine.
-
Pour une mise en œuvre avec de l’acétylène, la pression de service maximale permise est de 1.5 bar. Il est capital d’appliquer les pressions de service et sections de conduite admissibles, selon les règles de la technique du gaz, document SVS RG 400, chapitre 10.
-
Il convient en plus de prévoir des dispositifs de sécurité adéquats pour empêcher des contretemps et limiter la décomposition de l’acétylène.
-
L’utilisation du cuivre et de matériaux contenant du cuivre est interdite pour les conduites destinées à faire circuler de l’acétylène. Seuls sont utilisés des tuyaux et raccords en acier inoxydable du système Optipress, conformément aux certificat TÜV. (Une demande de certificat TÜV est en cours.)
4.4 Désinfection
Dans la pratique, on distingue deux types de désinfection:
-
Désinfection ponctuelle ou désinfection par stagnation du système de distribution d’eau de boisson
-
Désinfection continue de l’eau de boisson
Quant à savoir si un procédé de désinfection convient ou non, c’est à l’intervenant de se prononcer.
Pour la désinfection d’installations Optipress avec raccords en acier inoxydable,
Les installations doivent toujours être rincées à fond après leur désinfection. La durée dépend du procédé.
4.5 Liquides frigoporteurs et caloporteurs autorisés
Les liquides frigoporteurs et caloporteurs suivants sont autorisés pour Optipress-Industry:
|
Désignation (fluide de base) |
Utilisation |
|---|---|
|
Antifrogen® N (monoéthylèneglycol) |
Fluide antigel et agent de protection contre la corrosion pour installations de refroidissement et de pompes à chaleur, installations de chauffage à eau chaude, liquide d’indication de fuite |
|
Antifrogen® L (propylèneglycol) |
Secteur alimentaire et des boissons, fluide antigel et agent de protection contre la corrosion pour installations de refroidissement, solaires et de pompe à chaleur, agent extincteur Le produit Antifrogen L portant le numéro d’attestation VdS G 4040093 est approuvé par l’association VdS comme solution antigel dans les installations sprinkler Il convient de tenir compte de la résistance des matériaux (ne pas utiliser de conduites galvanisées p. ex.) |
|
Antifrogen® SOL HT (glycols supérieurs) |
Pour installations solaires à forte charge thermique, avec protection contre le gel et la corrosion |
|
Pekasol® L (propylèneglycol) |
Systèmes de chauffage et de refroidissement, pompes à chaleur, installations sprinkler, réfrigération de denrées alimentaires |
|
Pekasolar® L (propylèneglycol) |
Capteurs plats et à tubes sous vide (vacuum) et leurs combinaisons avec des systèmes de chauffage |
|
Glykolsol® N (monoéthylèneglycol) |
Pompes à chaleur, sondes géothermiques, climatisations, systèmes de récupération de chaleur, systèmes de refroidissement et de chauffage |
|
Tyfocor® L (propylèneglycol) |
Systèmes de refroidissement et de chauffage, installations solaires et de pompe à chaleur Pour installations solaires à forte charge thermique |
Liquides frigoporteurs et caloporteurs autorisés
Pour chaque fluide, les propriétés et domaines d’utilisation sont décrits dans les fiches techniques de produit correspondantes.
La liste n’est pas complète et indépendante de la concentration correspondante.
4.6 Domaines d’utilisation ne convenant pas pour Optipress-Industry
Optipress-Industry ne convient pas pour les domaines d’utilisation suivants:
|
Domaine d’utilisation |
Remarques |
|---|---|
|
Eau de boisson |
Optipress-Industry n’est pas autorisé pour les installations d’eau de boisson. |
|
Eau de piscine |
En règle générale, l’eau de piscine contient des concentrations de chlore ou de chlorure non admissibles pour Optipress-Industry. |
|
Utilisations ultra pures |
Les produits |
|
Industrie alimentaire, conduites de transport pour lait, boissons sucrées, huiles, graisses, etc. |
Pour ces denrées, les exigences hygiéniques sont trop élevées pour pouvoir y répondre. Les produits agressifs utilisés pour le nettoyage et la désinfection ont une action corrosive sur les matériaux d’Optipress. |
|
Circuit de refroidissement |
Le circuit de refroidissement est un terme générique désignant tous les composants faisant partie d’un appareil de refroidissement, tels que: compresseurs, pompes, conduites, échangeurs de chaleur et soupapes traversés par le fluide de refroidissement. Au sens strict, le circuit de refroidissement correspond à la circulation du fluide de refroidissement dans l’appareil de refroidissement. Optipress ne peut pas être mis en œuvre pour un circuit de refroidissement. Dans ce domaine d’utilisation, on met en œuvre principalement des conduites en cuivre assemblées au moyen de raccords à braser. En effet, les conditions d’utilisation (température, pression) s’écartent nettement des installations habituelles. Informations supplémentaires sur l’utilisation du circuit frigoporteur: 👉 Circuits frigoporteurs et de refroidissement. |
Domaines d’utilisation ne convenant pas pour Optipress-Industry
4.7 Pression de service pour les composants de conduite Optipress
Pour les niveaux de pression maximale admissibles ou les pressions de service selon la dimension, se référer au tableau plus bas. Les valeurs de l’attestation TÜV actuellement en vigueur s’appliquent.
En présence de pressions plus élevées, il est impératif de prendre des dispositions pour éviter les coups de bélier que peuvent provoquer les robinetteries à fermeture rapide et les pompes. Les coups de bélier peuvent en effet largement dépasser les 40 bar et faire ainsi éclater les assemblages par sertissage.
|
Largeur nominale |
Diamètre extérieur |
Optipress Acier inoxydable |
Optipress-Therm Acier C, |
|---|---|---|---|
|
PN |
PN |
||
|
DN |
[mm] |
[bar] |
[bar] |
|
10 |
12 |
40 |
— |
|
12 |
15 |
40 |
40 |
|
15 |
18 |
40 |
40 |
|
20 |
22 |
30 |
30 |
|
25 |
28 |
20 |
20 |
|
32 |
35 |
16 |
16 |
|
40 |
42 |
16 |
16 |
|
50 |
54 |
16 |
16 |
|
60 |
64 |
16 |
16 |
|
65 |
76.1 |
16 |
16 |
|
80 |
88.9 |
16 |
12 |
|
100 |
108 |
16 |
12 |
Pressions de service pour les composants de conduite Optipress
