Optiflex-Profix et Optiflex-Flowpress

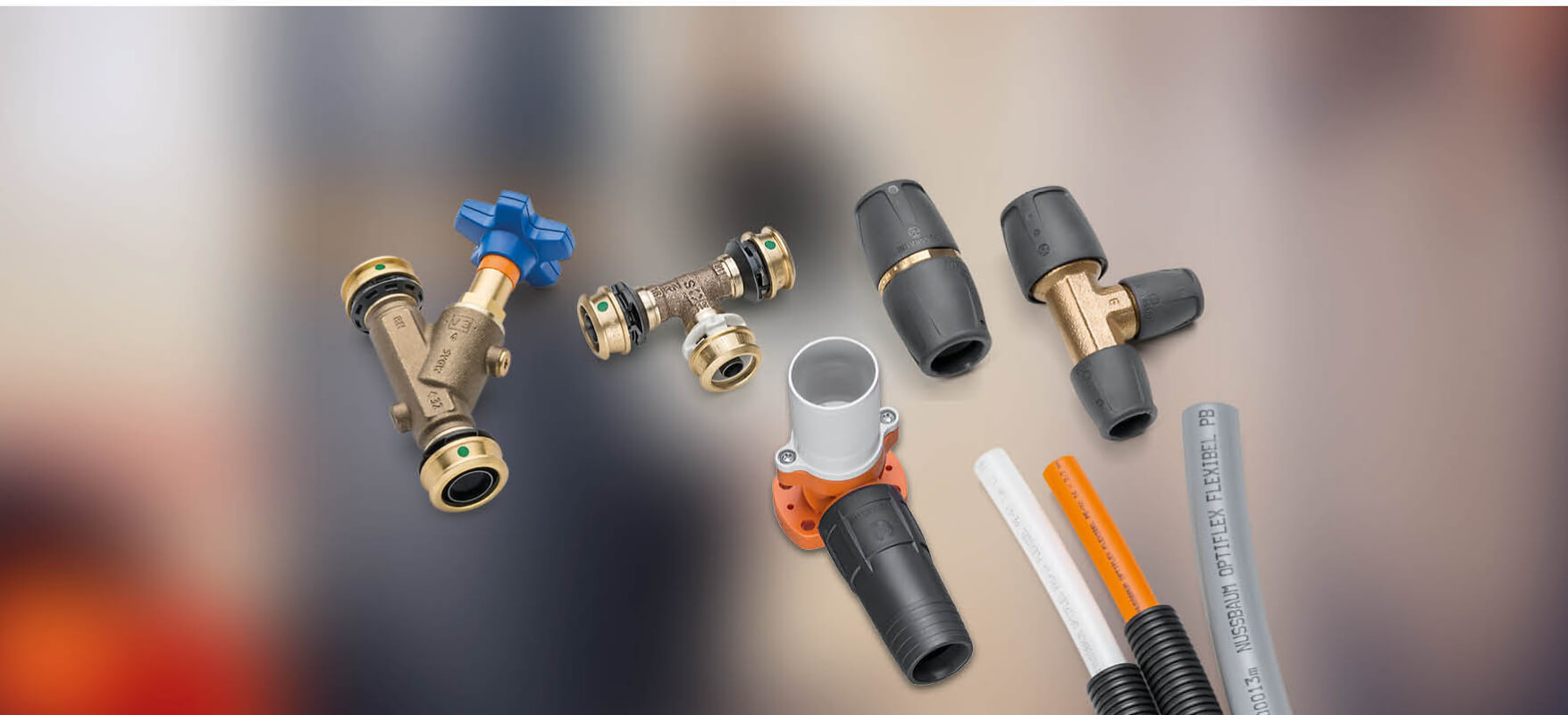

Optiflex est constitué de tuyaux flexibles ou rigides, de raccords à emboîtement rapide Optiflex-Profix, de raccords à sertir Optiflex-Flowpress et de robinetteries systèmes. Optiflex, c’est l’alliance des deux techniques d’assemblage les plus prisées sur le marché suisse: Optiflex-Profix, rapide, simple et sans outils, une technique qui s’opère par emboîtement à l’étage et à passage intégral. Elle convient pour tous les bâtiments, de la maison unifamiliale à la tour urbaine.
Optiflex-Flowpress, pour un assemblage raxial et optimal par sertissage sans joint. Cette technique est optimale pour les maisons unifamiliales ou plurifamiliales et les rénovations ou constructions neuves, ce depuis le sous-sol via la colonne montante jusqu’au point de prélèvement.

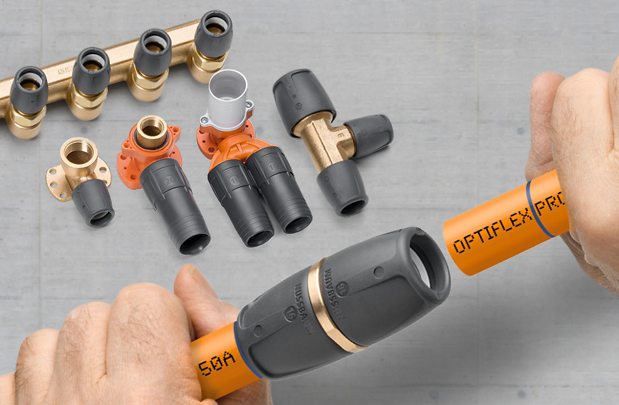

Optiflex-Profix
La technique d’assemblage par emboîtement rapide

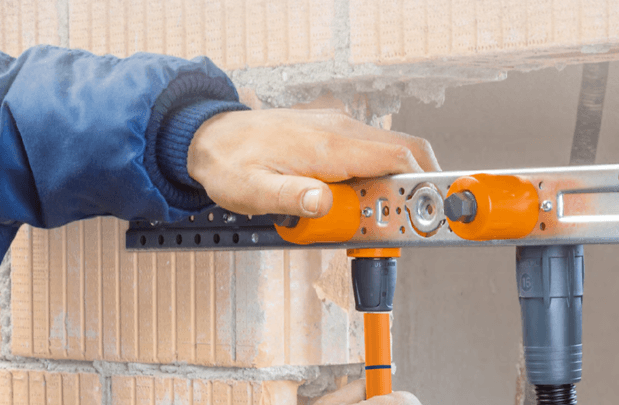

Optiflex-Profix est une technique d’assemblage rapide par simple emboîtement, à passage intégral (type A) pour la distribution sur les étages (dans les dimensions 16-25 mm*), que ce soit par une distribution classique ou dans un cadre de montage.

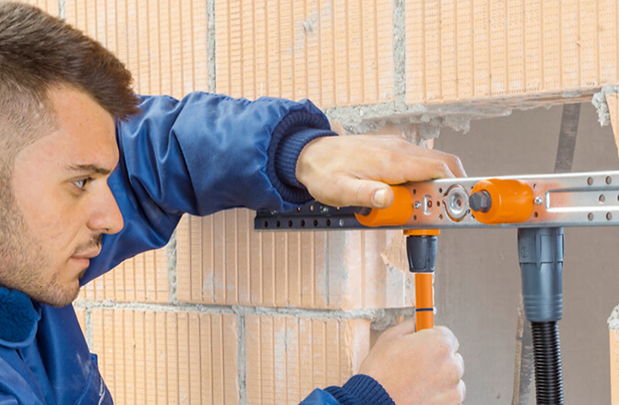

Avec les tuyaux flexibles PE-Xc, PE-RT et PB et les raccords à emboîtement rapide Optiflex-Profix, on peut réaliser des points de prélèvement individuels et des installations en tés. La technique de boîtes se caractérise par une uniformité optimale de l’équerre de raccordement au mur. Des boîtes simples et doubles sont disponibles pour les possibilités d’utilisation les plus diverses, telles que bois, plâtre et encastrement sous crépi.
A condition de suivre la notice de montage, Optiflex-Profix constitue une technique d’assemblage rationnelle, sans outils et sûre.
*12 ou 16 mm?
Les dimensions du tuyau blanc 16 × 3,8 mm pour appareils à 1 LU correspondent aux tuyaux PE-Xc usuels de 12 × 1,7 mm en vente dans le commerce. Il n’est donc pas nécessaire d’engager des dépenses supplémentaires étant donné que le tuyau convient pour la gamme existante de raccords Optiflex-Profix. Les coûts de stockage s’en trouvent réduits et la flexibilité est accrue d’autant.
Optiflex-Profix Video

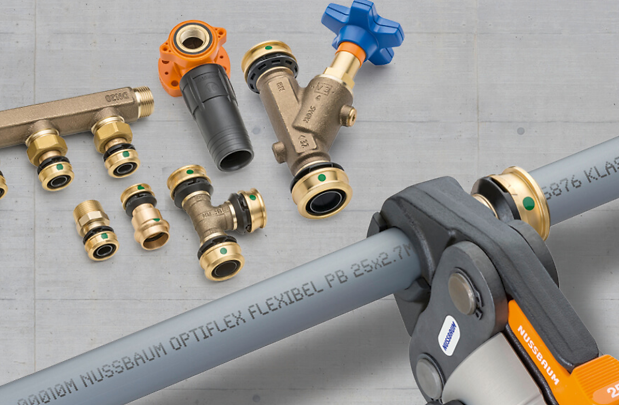

Optiflex-Flowpress
La technique d’assemblage optimale par sertissage
Optiflex-Flowpress est disponible dans les dimensions 16-63 mm. En combinant la technique de sertissage radial à celle des manchons coulissants, on réunit pour la première fois les atouts de ces deux techniques. La technique d’assemblage qui en résulte est dite «raxiale».
Tous les raccords à sertir Optiflex-Flowpress sont dotés d’un SC-Contour pour un contrôle visuel de l’étanchéité. Dans les maisons unifamiliales ou plurifamiliales ainsi que les rénovations ou constructions neuves, ces raccords conviennent aussi du sous-sol via la colonne montante jusqu’au point de prélèvement. Optiflex-Flowpress se caractérise par des pertes de pression très réduites (type B) et sa facilité d’assemblage.
SC-Contour
non serti: visiblement non étanche
serti: visiblement étanche
Optiflex-Flowpress Video
Raccord de type A
Optiflex-Profix, sans douille de renforcement, sans angle vif
Raccord de type B
Optiflex-Flowpress, avec douille de renforcement, sans angle vif

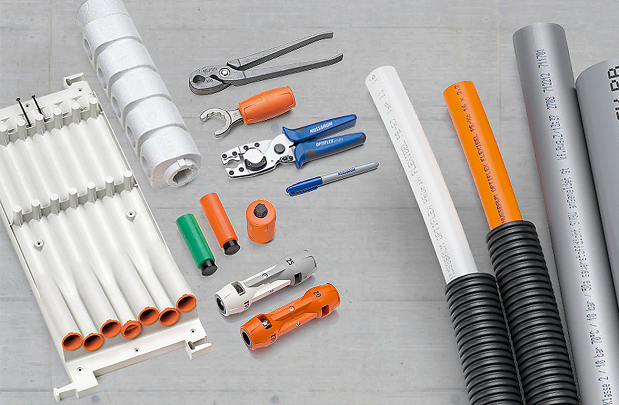

Accessoires et tuyaux de Nussbaum
Quelle que soit la configuration de montage, Nussbaum vous fait bénéficier d’un grand nombre d’outils, d’accessoires et d’aide au montage éprouvés. Il s’agit de compléments pratiques qui permettent de réaliser des assemblages sûrs et d’accroître l’efficacité d’Optiflex au montage.
Tuyaux Optiflex
Les diverses couleurs des tuyaux Optiflex en facilitent la manipulation et garantissent un assemblage fiable.
Tuyau Optiflex-PE-Xc orange
Tuyau Optiflex-Flowpress-PE-Xc/AI/PE-X rigide argent
Tuyau Optiflex-PB gris
Tuyau Optiflex-Profix-PE-RT souple blanc
Innovant
Conçu pour le raccord Optiflex-Profix de dimension 16: tuyau Optiflex-Profix-PE-RT souple à diamètre intérieur de 8,4 mm (dimensions 16 mm × 3,8, blanc).
Vos avantages
Universel Un système qui réunit les deux techniques d’assemblage les plus prisées pour l’installation d’eau de boisson sur les étages et plus
Compatible En accord parfait avec tous les autres systèmes de Nussbaum
Facile à monter Quelques opérations suffisent
Economique Techniques d’assemblage innovantes pour un montage efficace
Conçu pour l’utilisateur Système intégral conforme aux normes SIA 385/2 et aux directives W3
Sécurité Composants systèmes certifiés et contrôlés par la SSIGE
Service global
Pour la distribution de l’eau potable, Nussbaum propose une solution globale conforme à W3 et à SIA 385/2 et offre une prestation globale complète auprès d’un seul et même fournisseur. La gamme complète de robinetteries est regroupée sous le nom Optiarmatur. Toute la gamme de raccords destinés aux divers fluides et finalités spéciales est reprise sous les dénominations Optifitt-Press, Optifitt-Serra et Optifitt-Geo. Optipress inclut des raccords et des tuyaux pour installations d’eau potable en sous-sol et en zones montantes. Optipress-Gaz et Optipress-Therm conviennent quant à eux pour la distribution de gaz et d’eau de chauffage. Optiflex s’utilise pour l’installation d’eau potable à l’étage. Quant à Optivis, il s’agit d’un système de cadres de montage. Tous les systèmes et les composants sont systématiquement coordonnés les uns aux autres. L’ensemble de la palette de produits est parachevé par des prestations de haut niveau regroupées sous les appellations Nussbaum Plantec, Service et Individual. Nussbaum a pensé à tout.

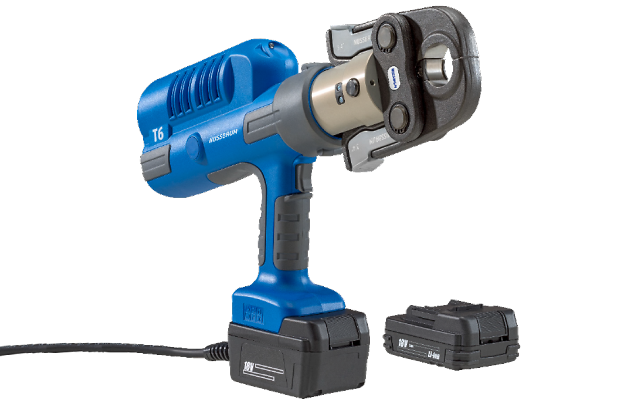

Pince à sertir T6
Mâchoires système dans un coffret séparé
Temps de sertissage courts de 3 à 5 secondes dans toutes les dimensionsSertissages entièrement automatiques
Utilisation aisée d’une seule main
Flexibilité maximale dans chaque configuration de l’espace (tête de sertissage pivotante sur 360°)
Sécurisation électronique par goupille
Longs intervalles d’entretien de 40 000 sertissages ou 4 ans
Surveillance électronique de la température et du temps de sertissage
Emplacement à sertir éclairé par LED
Sur secteur ou sur accu
