4.1 Einsatzbereiche von Optipress-Industry-Fittings, -Dichtringen und -Rohren

Optipress-Industry bietet mit den verschiedenen Kombinationsmöglichkeiten für viele Anwendungen, unter Berücksichtigung der Beständigkeit, eine wirtschaftliche Lösung.

Beim Einsatz von Nussbaum Optipress-Industry-Systemkomponenten sind die Hinweise und Einschränkungen zu den einzelnen Einsatzbereichen zu beachten, die in den nachfolgenden Kapiteln aufgeführt werden. Generell gelten folgende Hinweise:

• Bei einem Einsatz von Nussbaum Systemkomponenten sind alle Komponenten auf ihre Eignung zu prüfen.

• Bei Beständigkeitsanforderungen gegenüber speziellen Medien oder äusseren Einflüssen, die in den nachfolgenden Kapiteln nicht aufgeführt sind, kann bei Nussbaum eine Eignungsprüfung angefordert werden, siehe Formular unter www.nussbaum.ch/anfrage-werkstoffbestaendigkeit.

• Bei einem Einsatz von Gefahrenstoffen müssen die jeweils gültigen Sicherheitsvorschriften eingehalten werden.

• Die Grenzwerte für Temperatur und Druck sowie die anzuwendenden Werkstoffe der Pressfittings und Rohre sind von der Art der Installation, dem Medium und den normativen Anforderungen abhängig.

4.1.1 Einsatzbereiche für flüssige Medien

4.1.1.1 Nachbehandeltes Wasser

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren mit enthärtetem Wasser

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren mit teilentsalztem (entkarbonisiertem), vollentsalztem, entionisiertem, Osmose- und destilliertem Wasser

4.1.1.2 Sprinkleranlagen

In der Schweiz gelten die Richtlinien des VKF sowie die Technischen Richtlinien des SES. Massgebend ist die Ausführung nach den anerkannten Regeln der Technik unter Berücksichtigung kantonaler Anforderungen. Für den Anschluss an die Löschwasserversorgung sind zudem die SVGW-Richtlinien W5/W3 zu beachten. Eine VdS-Anerkennung ist nur erforderlich, wenn diese durch den Bauherrn oder projektspezifische Vorgaben verlangt wird.

Für VdS-konforme Sprinkleranlagen gemäss VdS CEA 4001 sind ausschliesslich Edelstahlrohre gemäss den Vorgaben der VdS Anerkennung G415009 zulässig.

Einsatz gemäss SVGW W3/W5, Technische Richtlinie SES:

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Sprinkleranlagen gemäss SVGW W3/W5, Technische Richtlinie SES

Einsatz in Nassanlagen mit VdS-Anerkennung (in Vorbereitung):

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Sprinkleranlagen — Nassanlagen mit VdS-Zulassung

Einsatz in Trockenanlagen mit VdS-Anerkennung (in Vorbereitung):

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Sprinkleranlagen — Trockenanlagen mit VdS-Zulassung

4.1.1.3 Feuerlöschleitungen

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Feuerlöschleitungen

4.1.1.4 Solaranlagen

Einsatz mit Flach- und Röhrenkollektoren.

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Solaranlagen

* 👉 Freigegebene Kälte- und Wärmeträgerflüssigkeiten.

4.1.1.5 Kühl- und Kälteträgerkreisläufe

Der Kälteträgerkreislauf ist ein Sekundärkreislauf, der die Kälte von der Kältemaschine (Kältekreislauf) zum Kälteverbraucher transportiert. Der Kälteträgerkreislauf findet in grossen, weit verzweigten Kälteanlagen seine Anwendung und kann im weiteren Sinne als Installation in der Haustechnik bezeichnet werden. Im Kälteträgerkreislauf wird das Medium, der Kälteträger (Kühlsole) transportiert. Dieser Kreislauf wird im Druckbereich von 1.5 bis 4 bar betrieben. Dabei treten Temperaturen von −15 bis +60 °C auf.

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Kühl- und Kälteträgerkreisläufen

* 👉 Freigegebene Kälte- und Wärmeträgerflüssigkeiten.

4.1.1.6 Heizung

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Heizungen

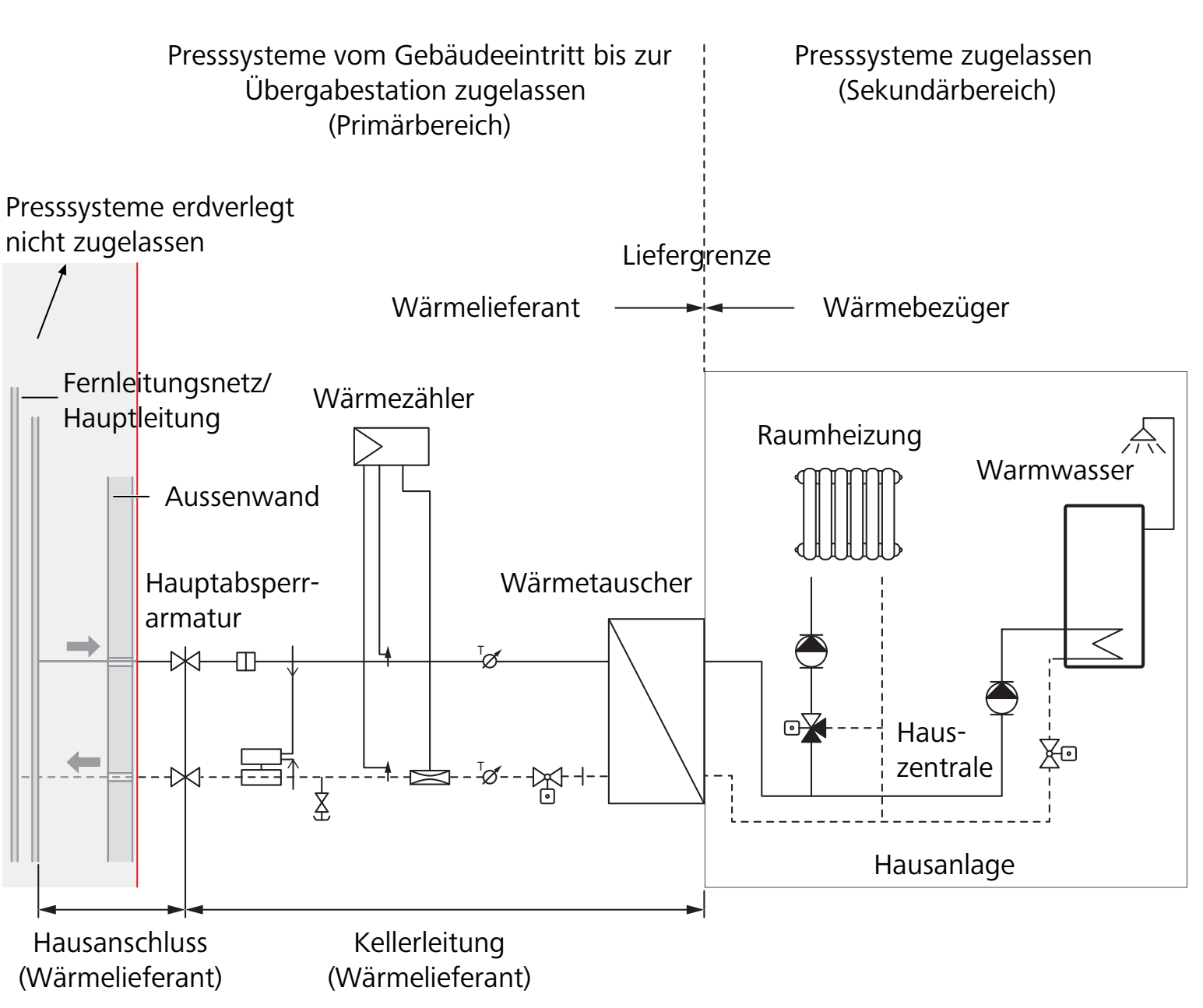

4.1.1.7 Fernwärme

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	130 (Auslegungstemperatur)
Druck max.	[kpa] (bar)	1600 (Auslegungsdruck) (16)
Medium		Wasser gemäss SWKI-Richtlinie
Fittingwerkstoff		Edelstahl 1.4301 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4520
Hinweise und Einschränkungen		Höhere Einsatzbereiche auf Anfrage

4.1.1.8 Regenwasser

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Regenwasser

4.1.1.9 Ölleitungen

Dimensionen: Ø 15 bis 54 mm

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Ölleitungen Ø 15 bis 54 mm

Dimensionen: Ø 76.1 bis 108 mm

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Ölleitungen Ø 76.1 bis 108 mm

4.1.1.10 Ethanol

Dimensionen: Ø 15 bis 54 mm

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Ethanol

4.1.1.11 Aceton

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Aceton

4.1.1.12 Landwirtschaft

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren im Landwirtschaftsbereich

4.1.2 Einsatzbereiche für gasförmige Medien

4.1.2.1 Dampfkondensate

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Dampfkondensate

4.1.2.2 Druckluftinstallationen

TÜV-Zertifikat vorhanden.

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren in Druckluftinstallationen

4.1.2.3 Vakuum

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Vakuum

4.1.2.4 Stickstoff (N₂)

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Stickstoff (N₂)

4.1.2.5 Kohlendioxid (CO₂)

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Kohlendioxid (CO₂)

4.1.2.6 Formiergas

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Formiergas

4.1.2.7 Edelgase

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Edelgase

4.1.2.8 Helium (He)

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Helium (He)

4.1.2.9 Wasserstoff (H₂)

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Wasserstoff (H₂)

4.1.2.10 Sauerstoff (O₂)

TÜV-Zertifikat beantragt.

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Sauerstoff (O₂)

4.1.2.11 Acetylen

TÜV-Zertifikat beantragt.

Einsatz von Optipress-Industry-Fittings, -Dichtringen und -Rohren für Acetylen

4.2 Einsatzbereiche von Optipress-Systemarmaturen

Die zulässigen Druckstufen und Temperaturbereiche sind in den Datenblättern zu den einzelnen Armaturen festgelegt, siehe Produktdetails unter www.nussbaum.ch. Generell ist zu beachten, dass Dauerbelastungen über 70 °C, allenfalls kombiniert mit mechanischen oder chemischen Einflüssen die Lebensdauer von Kunststoff-Bauteilen und Dichtelementen einschränken können.

Der Einsatz von Armaturen für spezielle Medien ist für die jeweiligen Anwendungen separat zu prüfen.

4.2.1 Nachbehandeltes Wasser

Für enthärtetes Kalt- und Warmwasser dürfen Rotguss- und Edelstahlarmaturen eingesetzt werden. Für teilentsalztes (entkarbonisiertes), vollentsalztes, entionisiertes, Osmose- und destilliertes Wasser bis 90 °C dürfen nur Edelstahlarmaturen eingesetzt werden.

4.2.2 Spezialeinsätze

Bei Beständigkeitsanforderungen gegenüber speziellen Medien und Anwendungen kann eine Anfrage zur Werkstoffbeständigkeit durchgeführt werden, siehe Formular unter www.nussbaum.ch/anfrage-werkstoffbestaendigkeit.

4.3 Hinweise und Einschränkungen zum Einsatzbereich von Optipress-Industry

Für alle Spezialeinsätze des Optipress-Industry-Systems sowie bei einem Einsatz von System-Armaturen ist zur Abklärung der Eignung Rücksprache mit Nussbaum zu nehmen.

Hinweise zur Verhinderung von Schäden an Installationen:

Hinweise und Einschränkungen zum Einsatzbereich von Optipress-Industry

4.3.1 Hinweise zu Installationen mit technischen Gasen

Optipress mit Edelstahl-Fittings ist für technische Gase bis zu einem Reinheitsgrad von 5.0 (99.999 %) geeignet.

Bei Installationen für technische Gase sind die entsprechenden Sicherheitsvorschriften und die entsprechenden Regeln der Technik zu beachten.

Folgenden Vorgaben sind einzuhalten:

• Alle Leitungen müssen entsprechend der Kennzeichnungsregel für Gase gekennzeichnet werden.

• Die Rohrleitungssysteme müssen innen glatt, trocken, sauber und insbesondere öl- und fettfrei sein.

• Die Rohrleitungssysteme dürfen nur durch dafür qualifiziertes Personal ausgelegt und erstellt werden.

• Alle Komponenten müssen gegen das Eindringen von Verunreinigungen vor und während der Installation geschützt werden.

Die sehr hohen Anforderungen, die an Medien mit erhöhten Reinheitsanforderungen (u. a. Reinstwässer oder medizinischen Gase) oder die an Reinstanwendungen (z. B Anwendungen in den Bereichen Medizin, Pharma oder Labor) können mit Optipress mit Edelstahl-Fittings nicht gewährleistet werden.

Druckprüfungen sind für das jeweilige Gas gemäss SVS nach Regeln der Technik durchzuführen.

4.3.1.1 Reinheitsklassen technischer Gase

Die Reinheit von technischen Gasen sagt aus, wie viel vom gewünschten Gas enthalten ist und wie viele Verunreinigungen noch dabei sind. Sie wird meist in Prozent angegeben – je näher an 100 %, desto reiner das Gas.

Für die Punkt-Notation gilt:

• Die Ziffer vor dem Punkt gibt die Anzahl der «Neuner» in der Prozentangabe für den Anteil des reinen Gases an.

• Die Ziffer hinter dem Punkt gibt die erste von der Ziffer «Neun» abweichende Dezimalstelle an.

Beispiele Reinheitsklassen

Folgende Reinheitsgrade lassen sich unterscheiden:

Übersicht Gastypen und Reinheitsgrade

4.3.1.2 Besondere Anforderungen für Sauerstoff und Acetylen

Installation, Prüfung und Inbetriebnahme müssen gemäss den jeweils gültigen Richtlinien des SVS durchgeführt werden, insbesondere gemäss SVS RG 400 für Acetylen und SVS RG 402 für Sauerstoff.

Insbesondere sind folgende Hinweise zu beachten:

• Bei der Anwendung und Verarbeitung von Rohren und Fittings für Sauerstoff und Acetylen ist zwingend auf vollständige Fett- und Ölfreiheit aller Komponenten zu achten. Jeglicher Kontakt mit fett- oder ölhaltigen Substanzen ist strikt untersagt. Falls Schmiermittel erforderlich sind, dürfen ausschliesslich ausdrücklich zugelassene kohlenstofffreie Schmiermittel oder zugelassene Teflon-Bänder verwendet werden. Andere Schmier- oder Dichtmittel sind nicht zulässig.

• Es dürfen ausschliesslich original verschlossene, eindeutig rückverfolgbare Verpackungseinheiten (VE) verwendet werden. Lose, umgepackte oder kontaminierte Fittings dürfen nicht verwendet werden.

• Rohre dürfen nur in den Originallängen von 3 m oder 6 m mit originalen Verschlusskappen transportiert, gelagert und verarbeitet werden.

• Beim Trennen der Rohre darf kein Schmiermittel verwendet werden. Nach dem Trennvorgang müssen die Rohrenden unverzüglich wieder mit der originalen Verschlusskappe verschlossen werden.

• Für Anwendungen mit Acetylen gilt ein maximal zulässiger Betriebsdruck von 1.5 bar. Massgebend sind die zulässigen Betriebsdrücke und Leitungsdurchmesser gemäss Regel der Technik Gas, SVS RG 400, Kapitel 10.

• Zusätzlich sind geeignete Sicherheitseinrichtungen zur Verhinderung von Rückschlägen und zur Begrenzung eines möglichen Acetylen-Zerfalls vorzusehen.

• Bei Rohrleitungen für Acetylenanwendungen ist die Verwendung von Kupfer und kupferhaltigen Werkstoffen unzulässig. Es sind ausschliesslich Edelstahl-Rohrleitungen und Edelstahl-Fittings des Optipress Systems gemäss TÜV-Zertifikat erlaubt. (TÜV-Zertifikat beantragt.)

4.4 Desinfektion

In der Praxis werden zwei Arten von Desinfektion unterschieden:

• Kurzfristige oder Standdesinfektion des Trinkwasser-Verteilsystems

• Dauerdesinfektion des Trinkwassers

Die Eignung des verwendeten Desinfektionsverfahrens ist von der durchzuführenden Stelle zu bestätigen.

Für die Desinfektion von Optipress-Installationen mit Edelstahl-Fittings empfiehlt Nussbaum vorrangig Wasserstoffperoxid (H₂O₂).

Nach der Desinfektion sind die Installationen immer gründlich zu spülen. Die Dauer ist abhängig vom Verfahren.

4.5 Freigegebene Kälte- und Wärmeträgerflüssigkeiten

Für Optipress-Industry sind folgende Kälte- und Wärmeträgerflüssigkeiten freigegeben:

Freigegebene Kälte- und Wärmeträgerflüssigkeiten

Die Eigenschaften und Einsatzbereiche der einzelnen Medien sind den entsprechenden Produktdatenblättern zu entnehmen.

Die Aufzählung ist nicht abschliessend und unabhängig von der jeweiligen Konzentration.

4.6 Nicht geeignete Einsatzbereiche von Optipress-Industry

Für die folgenden Einsatzbereiche ist Optipress-Industry nicht geeignet:

Nicht geeignete Einsatzbereiche von Optipress-Industry

4.7 Betriebsdrücke von Optipress-Rohrleitungskomponenten

Die maximal zulässigen Druckstufen resp. Betriebsdrücke pro Dimension sind der untenstehenden Tabelle zu entnehmen. Es gelten die Werte aus der aktuellen TÜV-Bescheinigung.

Bei Einsätzen mit höheren Drücken sind zwingend Druckschläge, wie sie von schnellschliessenden Armaturen und Pumpen verursacht werden können, zu verhindern. Druckschläge können weit über 40 bar erreichen und zum Bersten von Pressverbindungen führen.

Betriebsdrücke von Optipress-Rohrleitungskomponenten
