Softwareanleitung - Rohrzuschnittsliste mit Bausoft Haustech CAD generieren
261.0.151 / V1
4 Stränge mit der Trassefunktion verbinden
Voraussetzungen:

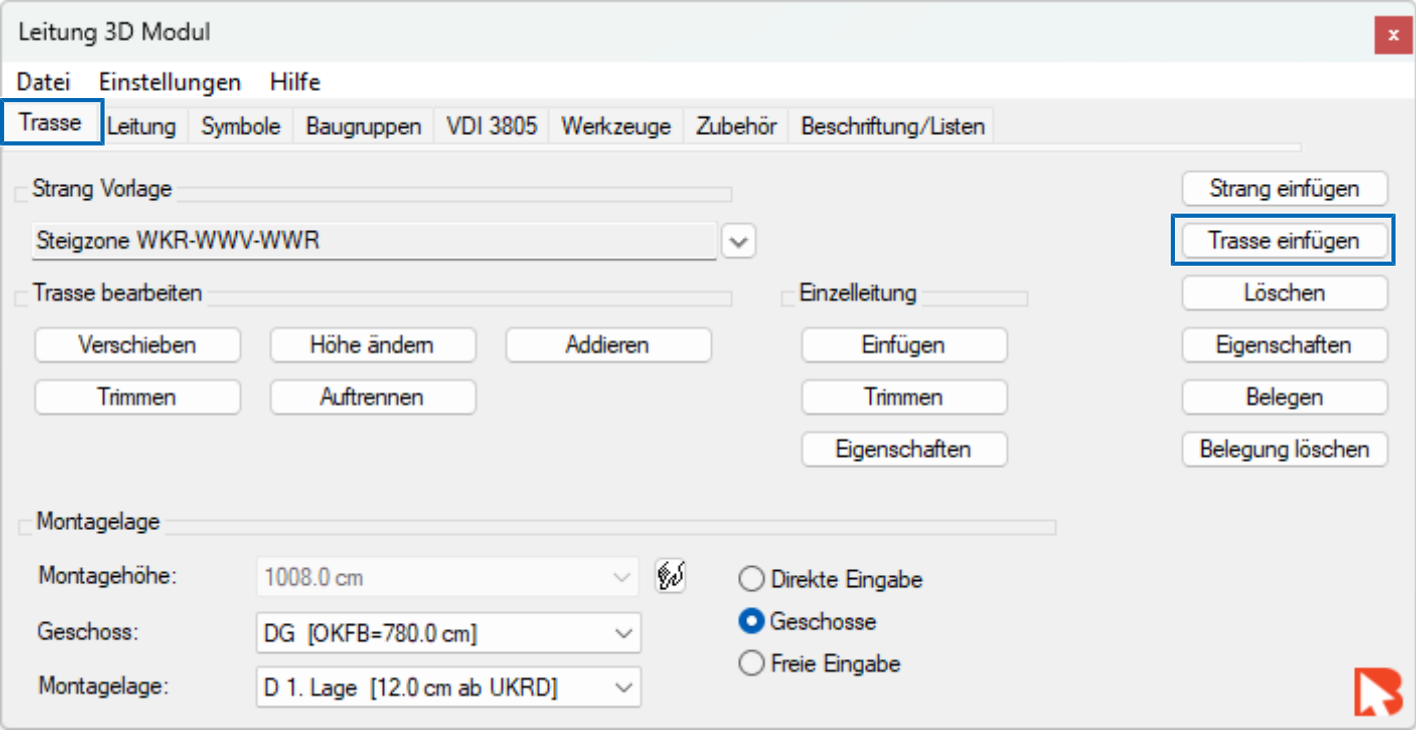

- Das Menü [Leitung 3D Modul] ist geöffnet.
- Im Register [Trasse] auf die Schaltfläche [Trasse einfügen] klicken.
- Das Dialogmenü [Trasse einfügen] öffnet sich.
- Im Dialogmenü [Trasse einfügen], die Eigenschaften von bereits gesetzten Strängen übernehmen oder neue Eigenschaften einfügen. Es können eingefügt werden Daten zu Montagelage, Dimensionen der Leitung, Medium, Dämmstärke, Achsabstand usw.
- Nach dem Eintragen aller Daten auf [Einfügen] klicken.
- Das CAD-Fenster öffnet sich.

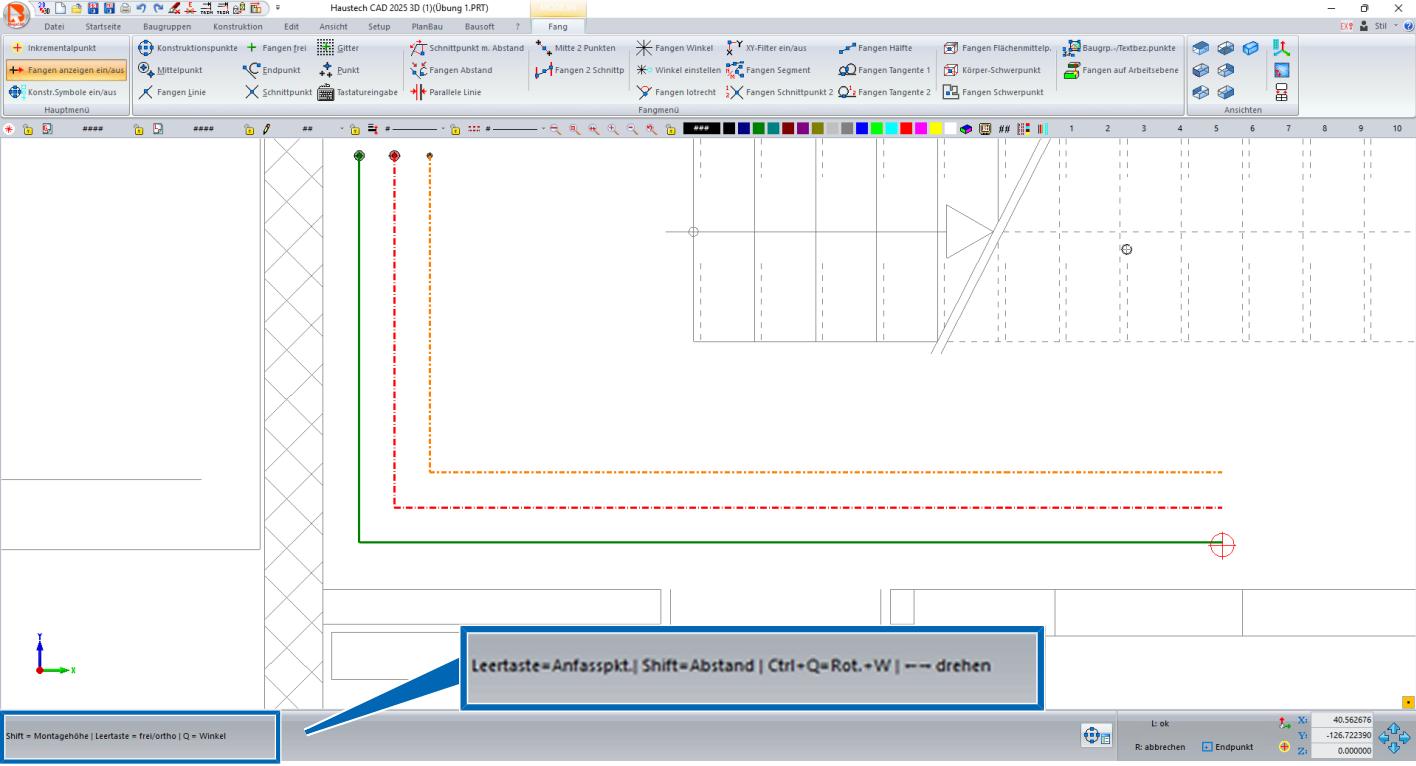

- Die gewünschte Leitungsführung einzeichnen. Dazu die Tooltips für die Funktionen während des Absetzens in der Funktionsleiste unten links beachten.
