Softwareanleitung - Rohrzuschnittsliste mit Bausoft Haustech CAD generieren

261.0.151 / V1

3 Stränge in der Zeichnung platzieren

Voraussetzungen:

• Das Menü [Leitung 3D Modul] ist geöffnet.

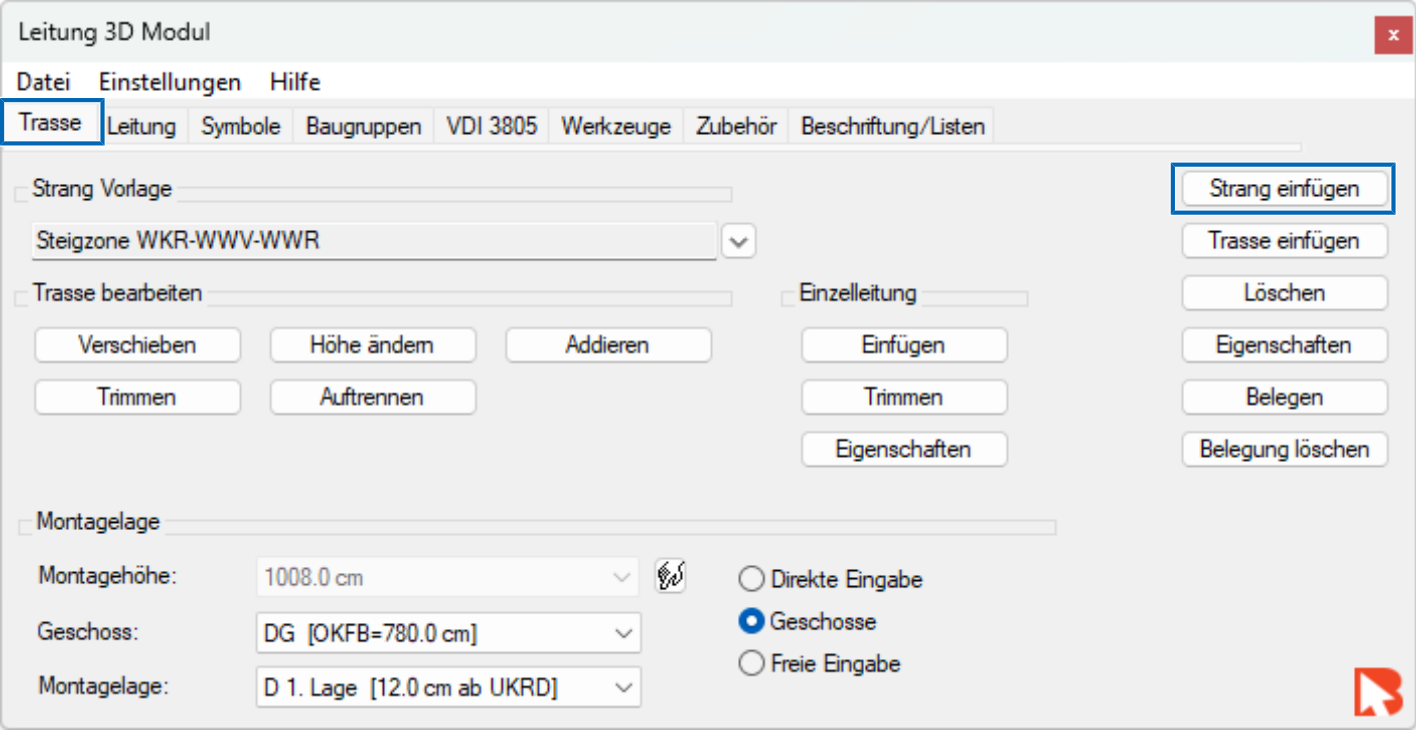

1. Im Register [Trasse] auf die Schaltfläche [Strang einfügen] klicken.

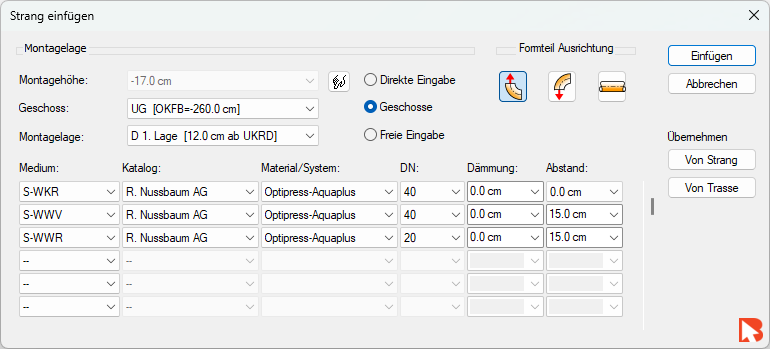

• Das Dialogfenster [Strang einfügen] öffnet sich.



2. Die gewünschten Einträge vornehmen, um den Leitungsstrang zu definieren. Eingefügt werden Daten zu Montagelage, Dimensionen der Leitung, Medium, Dämmstärke, Achsabstand usw.
3. Die Ausrichtung des Formteils über das entsprechende Icon wählen.



4. Nach dem Eintragen aller Daten auf [Einfügen] klicken.
• Das CAD-Fenster öffnet sich.

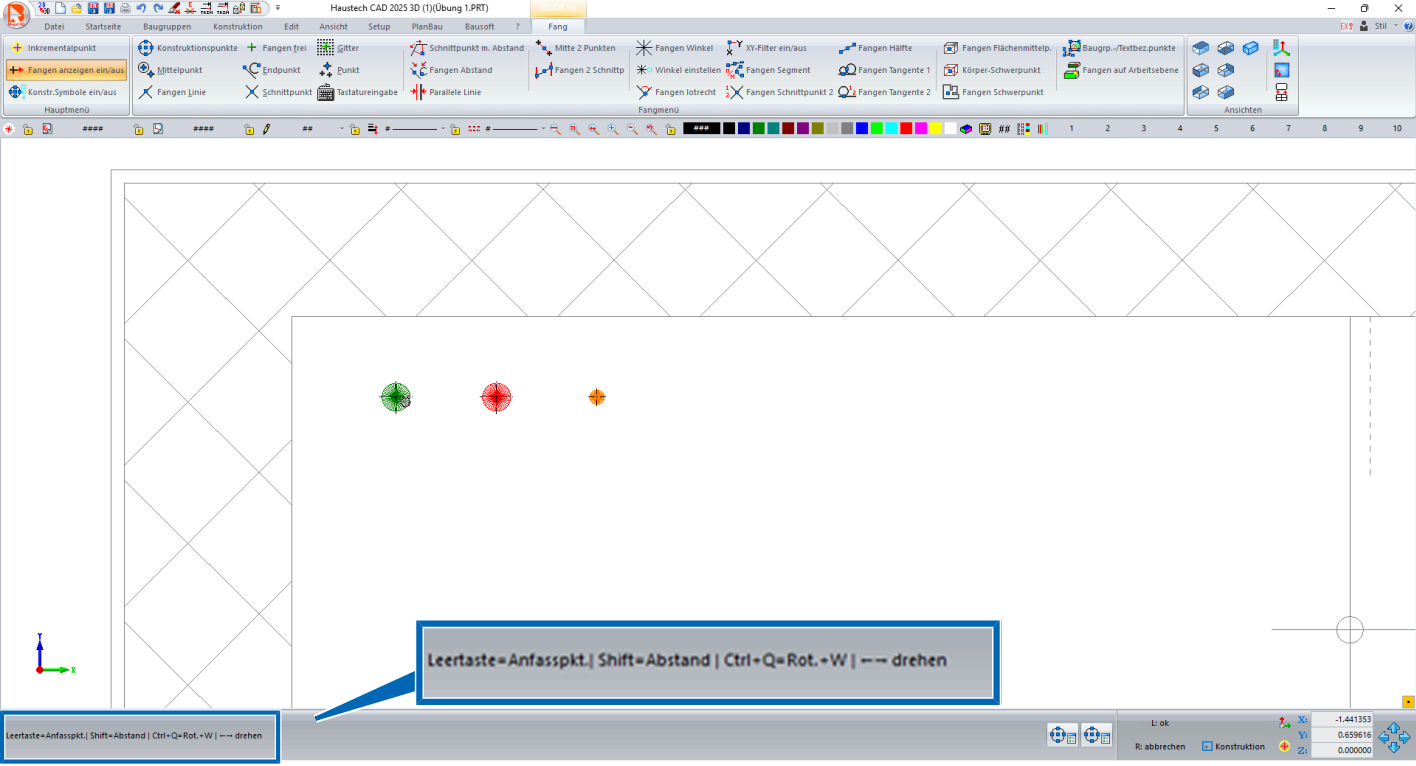

5. Die Stränge an der gewünschten Position in der Zeichnung platzieren. Dazu die Tooltips für die Funktionen während des Absetzens in der Funktionsleiste unten links beachten.
