299.1.031 / V2

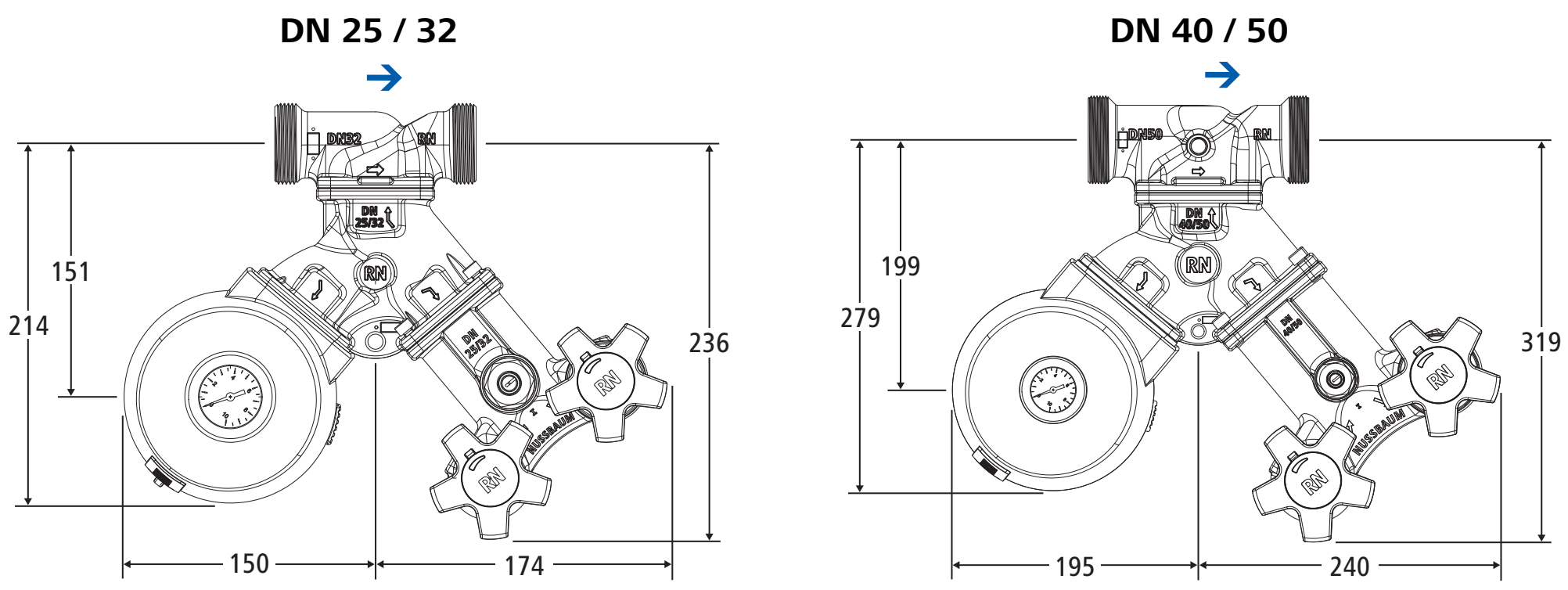

3 Platzbedarf bei Montage mit Y-Flansch

Die Montage muss so erfolgen, dass der Feinfilter zuerst durchflossen wird.

Hinweis

Hinweis

Schäden am Wasserenthärter durch falsche Montage

Wenn die Position des Feinfilters und der Anschlussgarnitur vertauscht werden, kann Schmutz in den Wasserenthärter gelangen oder das Rohwasser mit zu hohem Druck in den Wasserenthärter fliessen. Dies kann zu schweren Schäden am Wasserenthärter führen.

  • Die korrekte Montage des Feinfilters und der Anschlussgarnitur am Y-Flansch sicherstellen.

Größe

Anschlussgarnitur

Y-Flansch

Redfil / Feinfilter

Anschlussflansch

DN 25 / 32

19185.05

19191.05

12104.05

18104.05*

12085.36 / 12085.37

DN 40 / 50

19185.06

19191.06

12104.06

18104.06*

12085.38 / 12085.39

* Bei Verwendung eines Feinfilters ohne Druckreduzierventil muss vor dem Y-Flansch ein separates Druckreduzierventil montiert werden.
