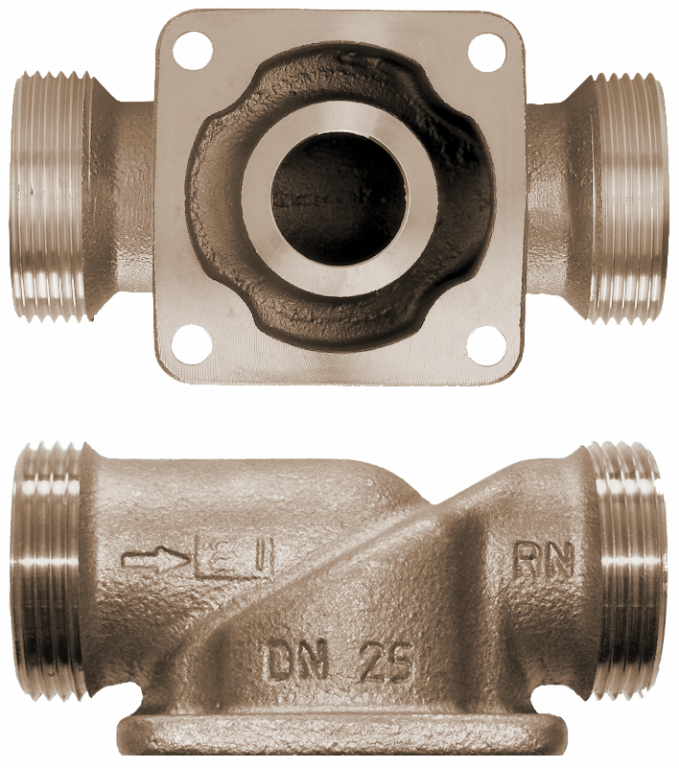

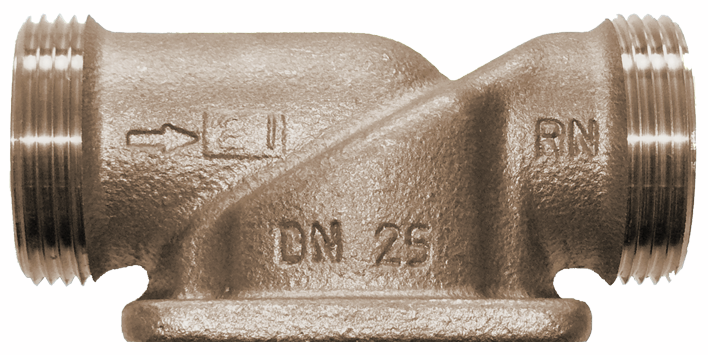

12085 Anschlussflansch
ohne Anschlussverschraubung
zu Redfil, Feinfilter, Anschlussgarnitur für Wasserenthärter, Y-Flansch
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |

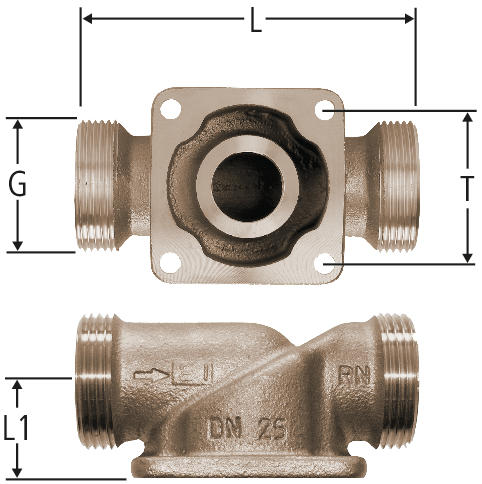

| DN | GN | G | L | L1 | T | Art.-Nr. | VE | CHF | RK | suissetec | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | 100 | 30 | 53 | DN | 25 (1) | 12085.36 | 1 |
| 01 | 618.175 | ||||
|
|
||||||||||||||||
| 32 | 1¼ | 1½ | 120 | 30 | 53 | DN | 32 (1¼) | 12085.37 | 1 |
| 01 | 618.176 | ||||
|
|
||||||||||||||||
| 40 | 1½ | 1¾ | 145 | 42 | 80 | DN | 40 (1½) | 12085.38 | 1 |
| 01 | 618.177 | ||||
|
|
||||||||||||||||
| 50 | 2 | 2⅜ | 175 | 45 | 80 | DN | 50 (2) | 12085.39 | 1 |
| 01 | 618.178 | ||||
|
|
||||||||||||||||
Hinweis
Der Kvs-Wert ist Teil der Anschlusskomponente.
CAD / BIM
| Beschreibung | Anschlussflansch |
| Grösse |
|
| Artikelnummer |
12085.36
|
