Datenblatt - Armatureneinheit

68080

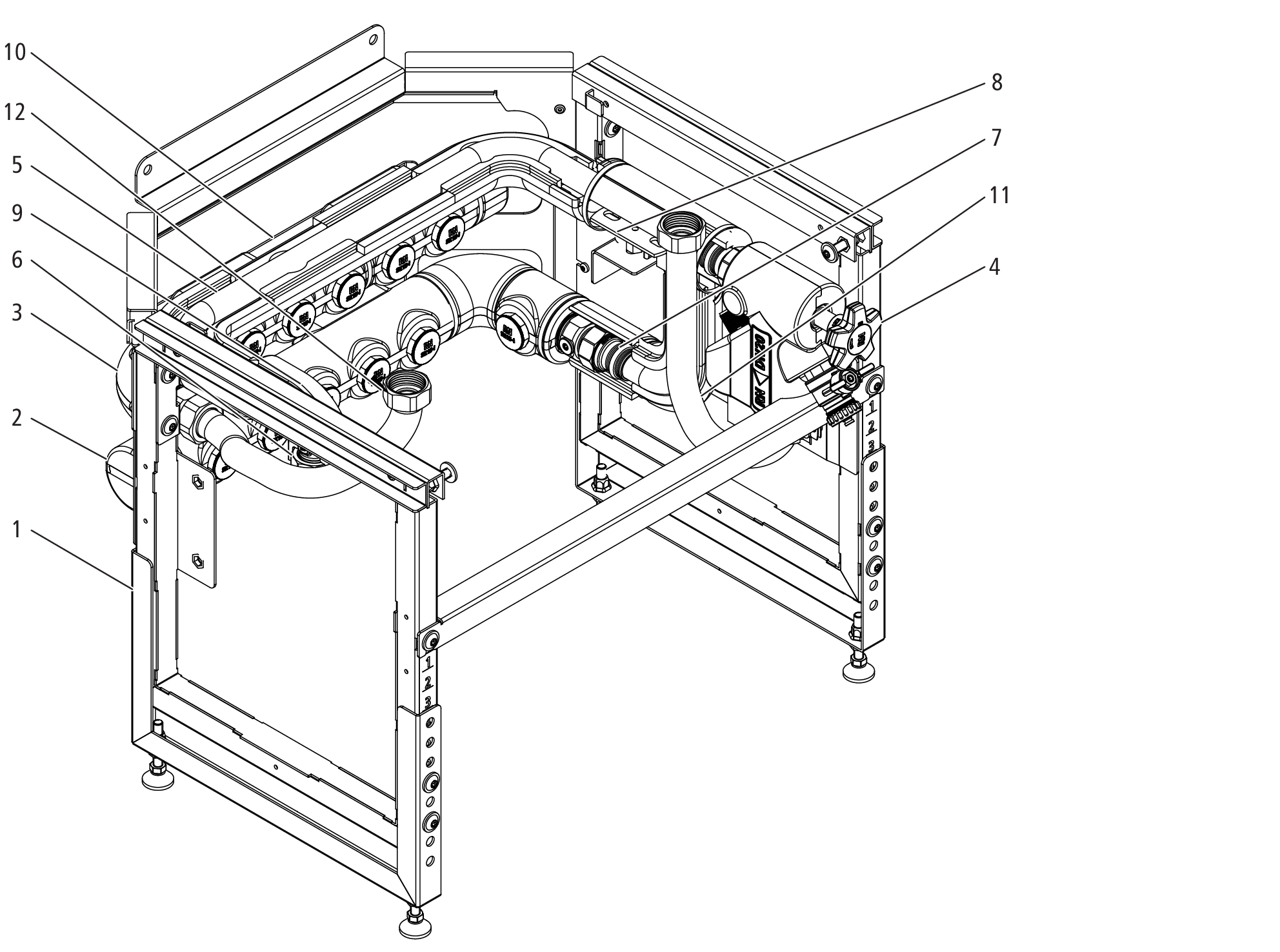

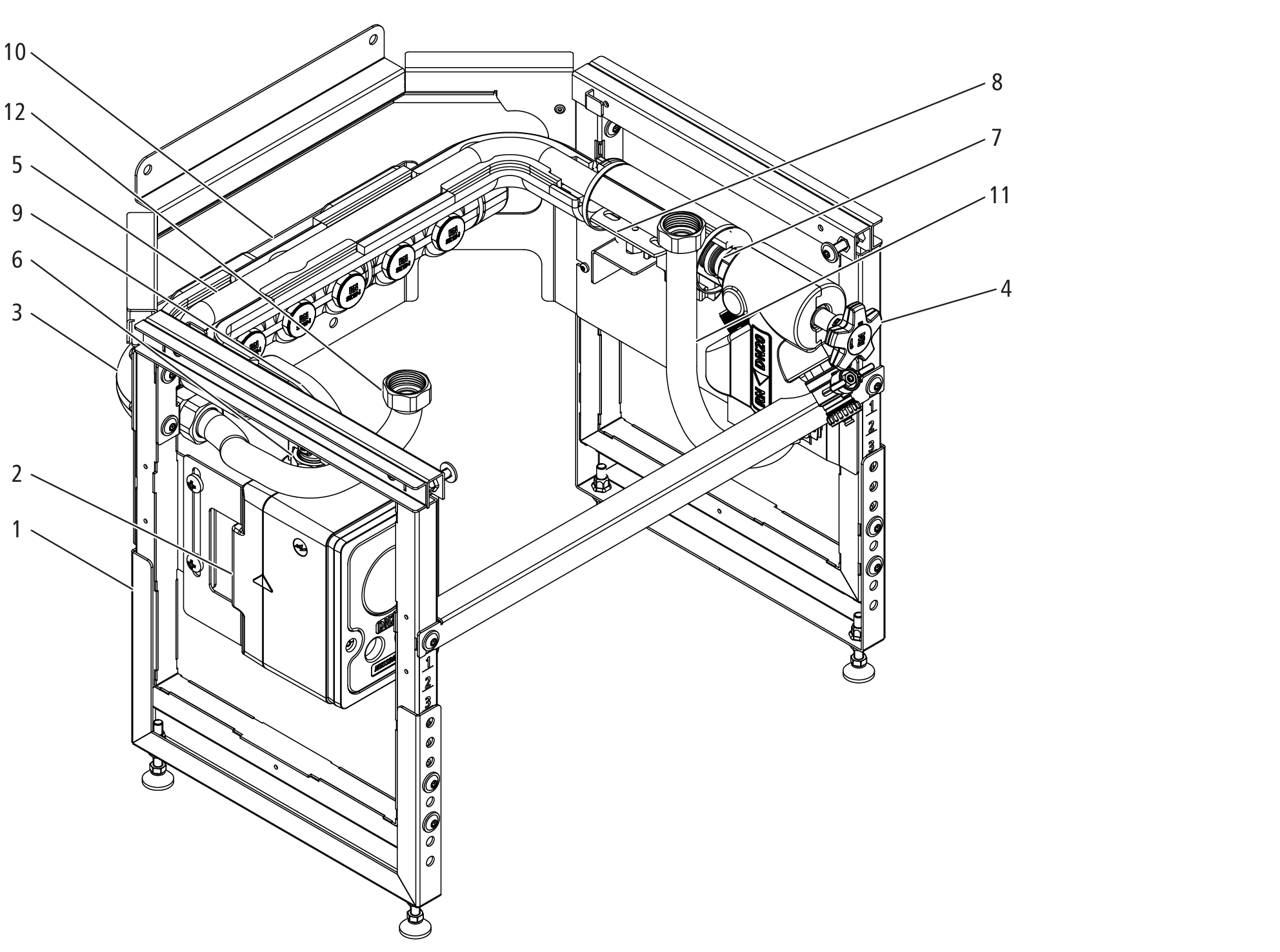

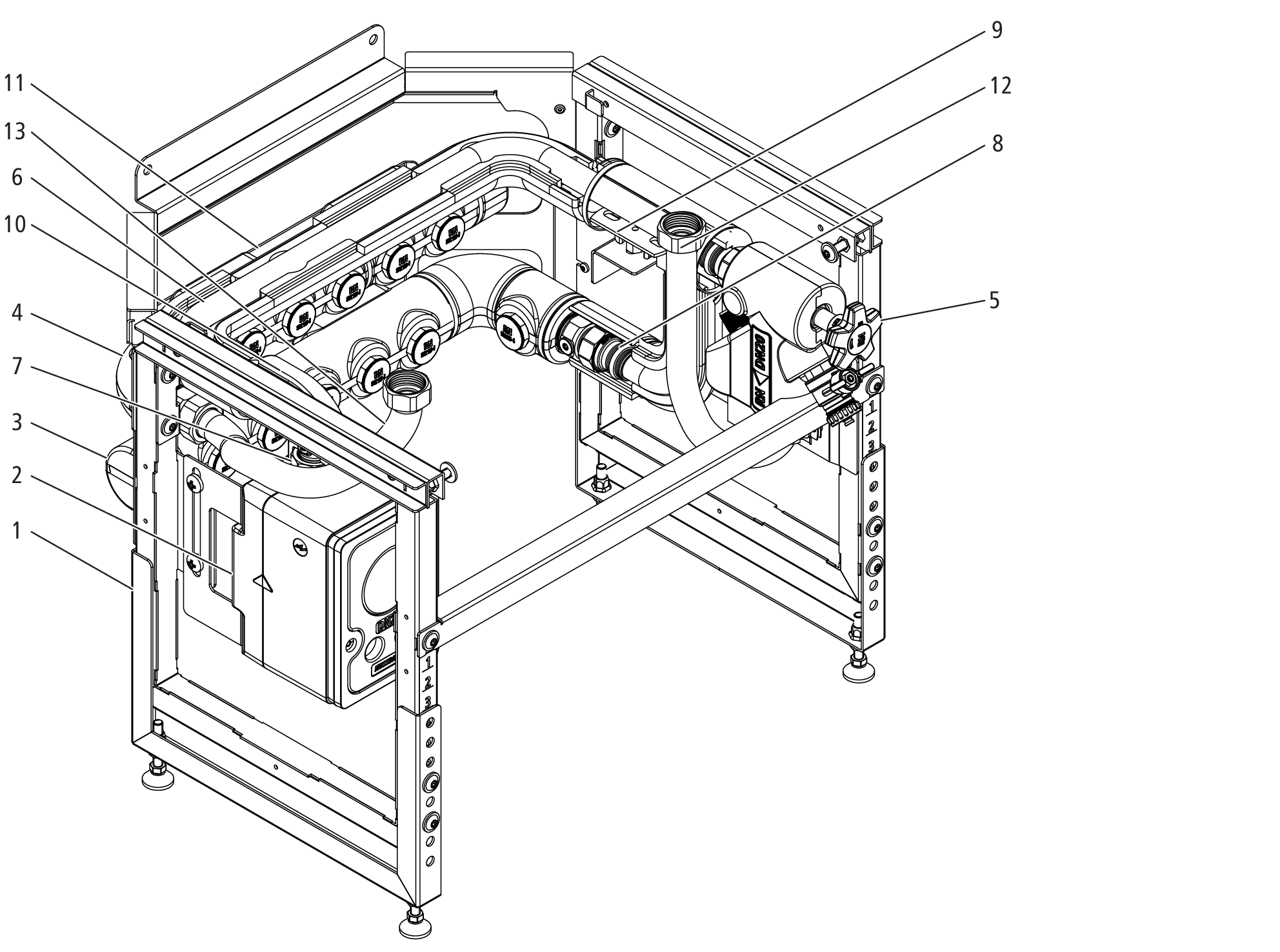

1 Produktaufbau und Werkstoffe

1	Unterbau	Diverse
2	UP-Armaturenbox	Diverse
3	Kaltwasserverteiler	Diverse
4	Warmwasserverteiler	Diverse
5	Sicherheitsgruppe	Diverse
6	Rohrbogen	Edelstahl 1.4401
7	Anschlussstück OP22 SK20	Diverse
8	Armaturenträger	DX51D
9	Trägerwinkel	DX51D
10	Rohrschelle	Diverse
11	Halteklammer	Diverse
12	Bogen	Diverse
13	Dämmbox	EPP 60 g/l
14	Armaflex-Schlauch	FEF Elastomerschaum
15	Armaflex-Schlauch	FEF Elastomerschaum
16	Wellrohr	Diverse
17	Wellrohr	Diverse
18	Schraube ISO 7045 M8 × 10 mm	Stahl 4.8
19	Schraube ISO 7045 M8 × 16 mm	Stahl 4.8
20	Innensechsrund-Holzschrauben Ø 4.2 × 16 mm	Edelstahl

1	Unterbau	Diverse
2	UP-Armaturenbox	Diverse
3	Warmwasserverteiler	Diverse
4	Sicherheitsgruppe	Diverse
5	Rohrbogen	Edelstahl 1.4401
6	Anschlussstück OP22 SK20	Diverse
7	Armaturenträger	DX51D
8	Trägerwinkel	DX51D
9	Rohrschelle	Diverse
10	Halteklammer	Diverse
11	Bogen	Diverse
12	Dämmbox	EPP 60 g/l
13	Armaflex-Schlauch	FEF Elastomerschaum
14	Wellrohr	Diverse
15	Wellrohr	Diverse
16	Innensechsrund-Holzschrauben Ø4.2 × 16 mm	Stahl 4.8
17	Schraube ISO 7045 M8 × 10 mm	Stahl 4.8
18	Schraube ISO 7045 M8 × 16 mm	Edelstahl
