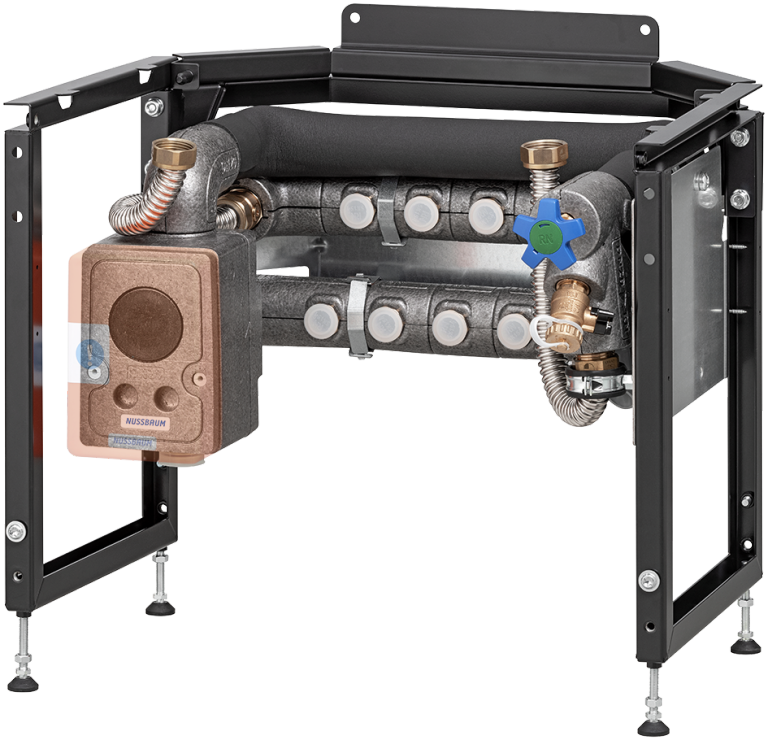

68080 Armatureneinheit
zu Wärmepumpen-Wassererwärmer Aquapro-Ecotherma
ohne Steckübergang, inkl. Unterputz-Armaturenbox 70101*, 2 x Wellrohr vorgebogen, Befestigungsmaterial, Unterbau, Sicherheitsgruppe
| Betriebsdruck max. | 10 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 90 °C |

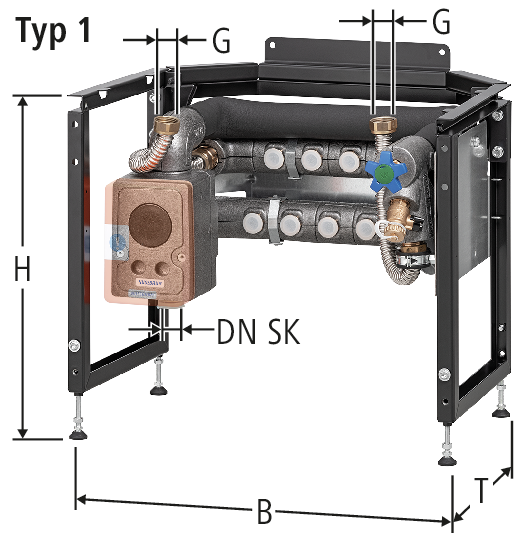

| Typ | DN SK | G | H min | H max | B | T | N PWH | N PWC | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | 1 | 461 | 492 | 542 | 329 | 5 | 6 | 1 | 68080.22 |
| 04 | 1 | 653.337 | ||||
|
|
||||||||||||||||||
| 2 | 20 | 1 | 461 | 492 | 542 | 329 | 5 | 2 | 68080.24 |
| 04 | 1 | 653.337 | |||||
|
|
||||||||||||||||||
| 3 | 20 | 1 | 461 | 492 | 542 | 329 | 5 | 6 | 3 | 68080.25 |
| 04 | 1 | - | ||||
|
|
||||||||||||||||||
* Typ 3: ohne Unterputz-Armaturenbox
N = Anzahl Abgänge
Die Armatureneinheit passt zum Wärmepumpen-Wassererwärmer Aquapro-Ecotherma 68000.21 (Typ 2, Schrankeinbau) und 68000.22 (Typ 3, freistehend, lieferbar ab April 2026). Falls die Höhe des Unterbaus bzw. der Luftführung nicht den Vorgaben entspricht, kann optional das Höhenadapter-Set 68015 verwendet werden.
Versandzustand: Komplett montiert (ausser Sicherheitsgruppe und Wellrohre), wärmegedämmt und geschützt vor Baustellenstaub.
CAD / BIM
| Beschreibung | Armatureneinheit |
| Grösse |
|
| Artikelnummer |
68080.22
|
