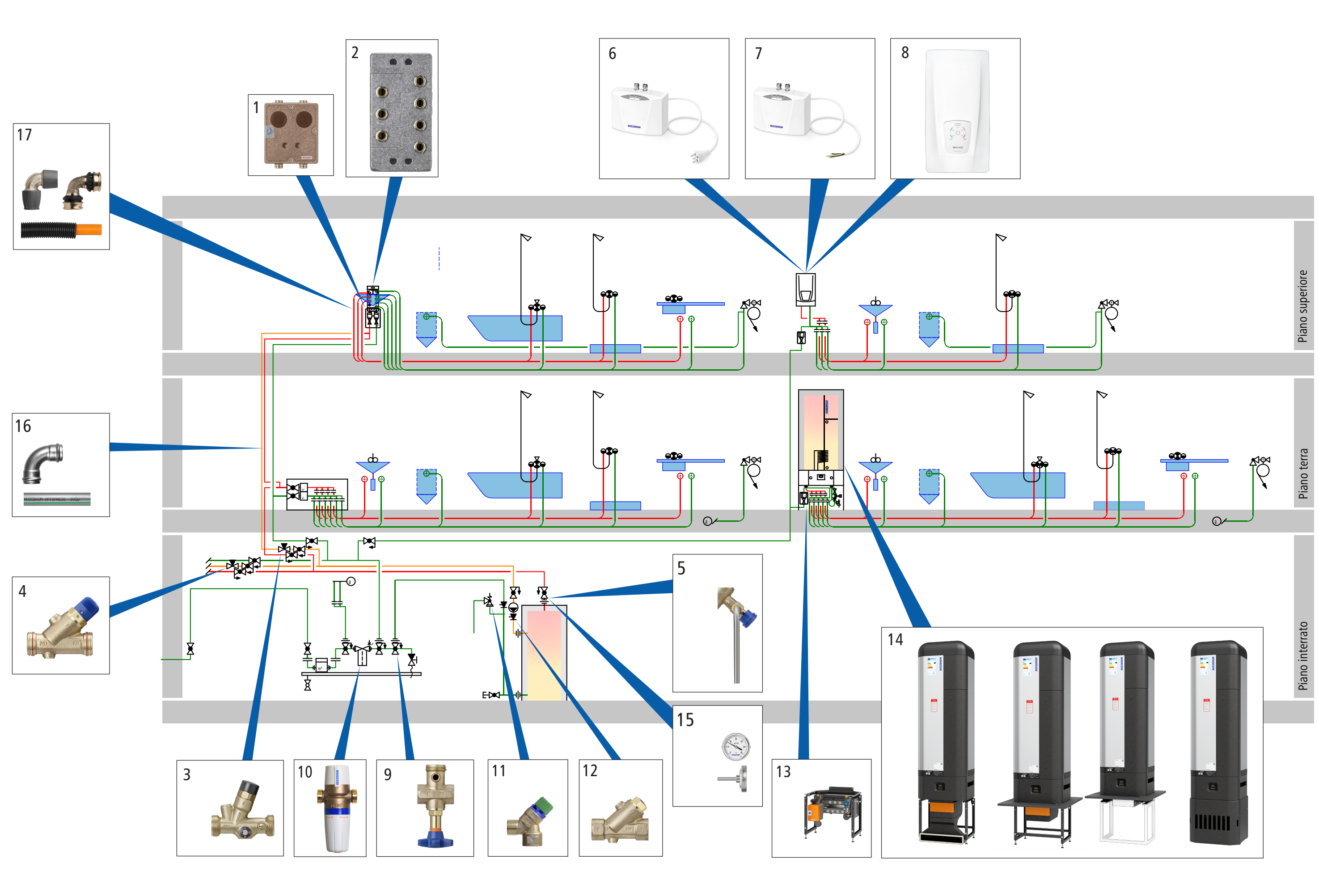

Applicazioni e soluzioni - Acqua calda

1

Scatole rubinetteria sotto muro

• Rubinetteria ai piani per la separazione tra acqua fredda e acqua calda fino alla distribuzione sui piani nell’impianto a punto di presa singolo

• Utilizzabili in diverse situazioni costruttive

• Elementi di collegamento accoppiamenti rapidi

• Materiali: bronzo CC246E, materiale sintetico

A seconda dell’esecuzione con:

• Rubinetteria d’arresto

• Raccordo per contatore a capsula Koax

• Raccordo per cartuccia per riduttore

• Raccordo per lavabo

2

Scatole di distribuzione Optiflex

• Rubinetteria ai piani per le scatole rubinetteria sotto muro

• Partenze a innesto e raccordi rapidi

• Materiali: bronzo CC246E, materiale sintetico

3

Valvola di regolazione per la circolazione, 36010

• Impostazione iniziale alla resistenza idraulica che si adegua automaticamente alle variazioni di temperatura durante il funzionamento.

• Occorre calcolare il punto di funzionamento

• Sono necessari controlli di funzionamento periodici

4

Valvola di regolazione, 24022

• Impostazione alla resistenza idraulica fissa

• Soluzione economica

• Occorre calcolare il punto di funzionamento

5

Valvola di campionamento, 22086

• Per il prelievo di campioni di acqua potabile, acqua da bagno e acqua per piscine al fine di determinare i parametri chimici e microbiologici in condizioni analoghe a quelle di laboratorio.

• Raccordo alle aperture per lo svuotamento della rubinetteria idonea

• Girevole e montabile a 360°

6

Scaldacqua a flusso continuo, 67200.21

• Classe di efficienza energetica A

• Per rubinetterie in pressione e senza pressione

• Potenza nominale 3.5 kW

• Portata 2.0 l/min

• Aumento max. della temperatura 25 °C

• Alimentazione elettrica 230 V, con connettore T23

7

Scaldacqua a flusso continuo, 67201

• Classe di efficienza energetica A

• Per rubinetterie in pressione e senza pressione

• Potenza nominale 6.5 kW

• Portata 3.7 l/min

• Aumento max. della temperatura 25 °C

• Alimentazione elettrica 400 V, senza connettore

8

Scaldacqua a flusso continuo, 67202.21

• Classe di efficienza energetica A

• Per rubinetterie in pressione e senza pressione

• Potenza nominale 11 /13.5 kW

• Portata 5 l/min (35-55 °C)

• Aumento max. della temperatura da 28 a 38 °C

• Alimentazione elettrica 3 x 400 V

9

Rubinetti d’arresto Optiarmatur

La conduttura dell’acqua fredda verso lo scaldacqua deve essere serrabile. Il rubinetto d’arresto deve trovarsi nello stesso ambiente dello scaldacqua.

• Per acqua fino a 90 °C

• Con testa Easy-Top

• PN 16.0

• Materiali: bronzo CC246E, materiali sintetici

10

Riduttori di pressione Optiarmatur

• Campo di regolazione da 2 a 6 bar

• Per acqua fino a 30 °C

• Con manometro

• Con raccordi di sistema e attacchi flangiati ruotabili

• Materiali: bronzo CC246E, materiali sintetici

11

Valvola di sicurezza, 13000

Per scaldacqua fino a 90 °C

Si possono utilizzare unicamente valvole di sicurezza a membrana caricate a molla. La valvola di sicurezza deve essere regolata in modo tale che la sua pressione di attivazione sia di 100 kPa (1 bar) superiore alla pressione statica, ossia alla pressione ridotta nella conduttura di raccordo. La valvola di sicurezza deve essere installata nell’ambiente dello scaldacqua e nelle sue vicinanze. Tra la valvola di sicurezza e l’apparecchio da proteggere non deve essere installato alcun elemento d’arresto.

12

Valvola di ritegno, 15101

Per scaldacqua fino a 90 °C

La valvola di ritegno deve essere installata nella direzione di flusso a monte della valvola di sicurezza e vicino allo scaldacqua. La valvola di ritegno deve essere facilmente accessibile e smontabile – e deve avere un manicotto di controllo per le prove.

13

Gruppi rubinetteria, 68080

I gruppi rubinetteria estendono la funzionalità dello scaldacqua a pompa di calore Aquapro-Ecotherma con una distribuzione integrata sui piani.

Gruppo rubinetteria 68080.22

• Distribuzione di acqua fredda e acqua calda

• Scatola rubinetteria sotto muro, esecuzione singola compatta 70101, per Koax

• Gruppo di sicurezza 33082, senza partenze a innesto

Gruppo rubinetteria 68080.24

• Distribuzione di acqua calda

• Scatola rubinetteria sotto muro, esecuzione singola compatta 70101, per Koax

• Gruppo di sicurezza 33082, senza partenze a innesto

14

Scaldacqua a pompa di calore Aquapro-Ecotherma, 68000

Lo scaldacqua a pompa di calore Aquapro-Ecotherma è uno scaldacqua ad accumulo a regolazione elettronica per l’approvvigionamento decentralizzato di acqua calda in impianti di acqua potabile senza circolazione dell’acqua calda. L’apparecchio riscalda l’acqua potabile sfruttando il calore ambiente nel luogo d’installazione per mezzo di una pompa di calore aria/acqua.

• Classe di efficienza energetica A+

• Temperatura max. dell’acqua potabile calda 65 °C

• Profilo di prelievo L (SIA 380/1; EN 16147)

Tipi di apparecchio:

• Apparecchio 68010.21, a incasso

• Apparecchio 68020.21, apparecchio sostitutivo per installazione a incasso, con zoccolo portante

• Apparecchio 68020.22, apparecchio sostitutivo per installazione a incasso, per telai di terzi

• Apparecchio 68030, per installazione libera

15

Termometro

A seconda dell’esecuzione:

• Idoneo per valvola di regolazione per la circolazione

• Idoneo per valvole inclinate con valvola di campionamento

• Intervalli di visualizzazione da 0 a 120 °C

16

Optipress-Aquaplus

Il sistema con tubi in acciaio inossidabile e pressfitting in bronzo senza piombo o in acciaio inossidabile è concepito e omologato per la realizzazione di impianti di acqua potabile in conformità alla direttiva W3 della SSIGA con un carico permanente massimo consentito di 95 °C e 16 bar.

17

Optiflex

I sistemi di condutture Optiflex sono concepiti e omologati per la realizzazione di impianti di acqua potabile in conformità alla direttiva W3 della SSIGA con un carico permanente massimo consentito di 70 °C e a 10 bar. Vi rientrano anche l’acqua fredda e calda addolcite.
