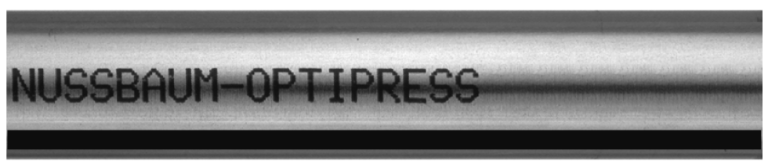

81101 Optipress-Tubo in acciaio inossidabile 1.4520
stanga da 3 m
| materiale principale | acciaio inossidabile 1.4520 |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |
| Rauhigkeitsbeiwert k | 0.0015 mm |
| coefficiente di dilatazione termica alfa | 0.0165 |
| D | s | L | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.0 | 3000 | 1.5 | 15 | 81101.22 | 3 |
| 26 | - | ||||
|
|
|||||||||||||
| 18 | 1.0 | 3000 | 1.2 | 18 | 81101.23 | 3 |
| 26 | - | ||||
|
|
|||||||||||||
| 22 | 1.2 | 3000 | 1.0 | 22 | 81101.24 | 3 |
| 26 | - | ||||
|
|
|||||||||||||
| 28 | 1.2 | 3000 | 0.8 | 28 | 81101.25 | 3 |
| 26 | - | ||||
|
|
|||||||||||||
| 35 | 1.5 | 3000 | 0.6 | 35 | 81101.26 | 3 |
| 26 | - | ||||
|
|
|||||||||||||
| 42 | 1.5 | 3000 | 0.5 | 42 | 81101.27 | 3 |
| 26 | - | ||||
|
|
|||||||||||||
| 54 | 1.5 | 3000 | 0.4 | 54 | 81101.28 | 3 |
| 26 | - | ||||
|
|
|||||||||||||
CAD / BIM
| Descrizione | Optipress-Tubo in acciaio inossidabile 1.4520 |
| Dimensione |
|
| Numero di articolo |
81101.22
|
