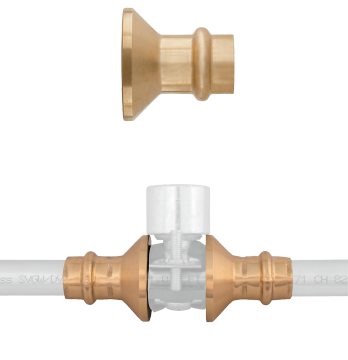

81024 Optipress-Aquaplus-Punto fisso
| materiale principale | bronzo CC499K |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |

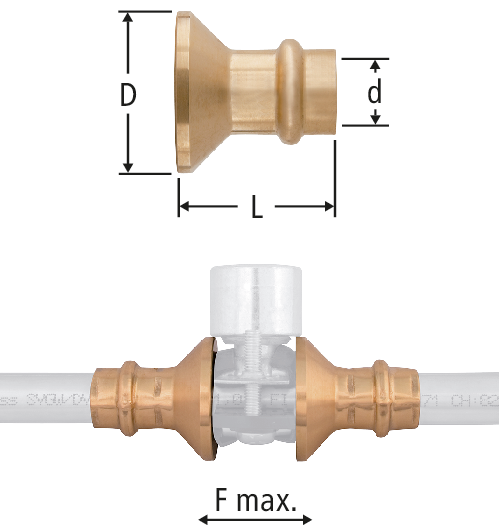

| d | D | L | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 35 | 34 | 15 | 81024.22 | 1 |
| 20 | 265.612 | ||||
|
|
||||||||||||
| 18 | 35 | 34 | 18 | 81024.23 | 1 |
| 20 | 265.613 | ||||
|
|
||||||||||||
| 22 | 39 | 35 | 22 | 81024.24 | 1 |
| 20 | 265.614 | ||||
|
|
||||||||||||
| 28 | 45 | 37 | 28 | 81024.25 | 1 |
| 20 | 265.615 | ||||
|
|
||||||||||||
| 35 | 57 | 39 | 35 | 81024.26 | 1 |
| 20 | 265.616 | ||||
|
|
||||||||||||
| 42 | 63 | 44 | 42 | 81024.27 | 1 |
| 20 | 265.617 | ||||
|
|
||||||||||||
| 54 | 80 | 55 | 54 | 81024.28 | 1 |
| 20 | 265.618 | ||||
|
|
||||||||||||
Nota
F max. = resistenza max. a 10 bar
CAD / BIM
| Descrizione | Optipress-Aquaplus-Punto fisso |
| Dimensione |
|
| Numero di articolo |
81024.22
|
