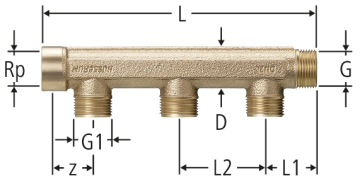

86001 Optiflex-Distributore diritto
con filetto femmina, con filetto maschio
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |
| DN | Rp | G | G1 | D | z | L | L1 | L2 | N | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | ¾ | ¾ | 28 | 20 | 127 | 35 | 58 | 2 | 1.5 | 20 x 2 | 86001.22 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | ¾ | 28 | 20 | 185 | 35 | 58 | 3 | 1.6 | 20 x 3 | 86001.23 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | ¾ | 28 | 20 | 243 | 35 | 58 | 4 | 1.6 | 20 x 4 | 86001.24 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | ¾ | 28 | 20 | 301 | 35 | 58 | 5 | 1.7 | 20 x 5 | 86001.25 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | ¾ | 41 | 10 | 132 | 47 | 58 | 2 | 1.4 | 25 x 2 | 86001.32 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | ¾ | 41 | 10 | 190 | 47 | 58 | 3 | 1.5 | 25 x 3 | 86001.33 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | ¾ | 41 | 10 | 248 | 47 | 58 | 4 | 1.5 | 25 x 4 | 86001.34 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | ¾ | 41 | 10 | 306 | 47 | 58 | 5 | 1.6 | 25 x 5 | 86001.35 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
Nota
N = numero di partenze
CAD / BIM
| Descrizione | Optiflex-Distributore diritto |
| Dimensione |
|
| Numero di articolo |
86001.22
|
