81080 Optipress-Tubo in acciaio inossidabile 1.4401/1.4404
stanga da 6 m
| materiale principale | acciaio inossidabile 1.4401/1.4404 |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |
| forma di consegna | stanga da 6 m |
| rugosità del tubo k | 0.0015 mm |
| coefficiente di dilatazione termica alfa | 0.0165 mm/m*K |

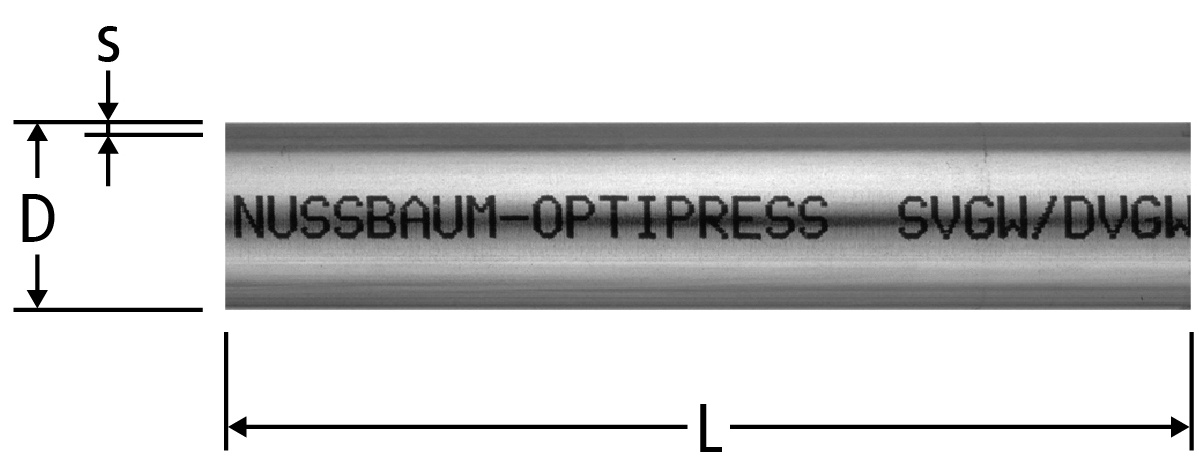

| D | s | L | ζ | Art. n° | RK | VE | suissetec NPK426 | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.0 | 6000 | 1.5 | 15 | 81080.22 | 25 | 6 | 261.112 | 314.112 |
| ||||
|
|
||||||||||||||
| 18 | 1.0 | 6000 | 1.2 | 18 | 81080.23 | 25 | 6 | 261.113 | 314.113 |
| ||||
|
|
||||||||||||||
| 22 | 1.2 | 6000 | 1.0 | 22 | 81080.24 | 25 | 6 | 261.114 | 314.114 |
| ||||
|
|
||||||||||||||
| 28 | 1.2 | 6000 | 0.8 | 28 | 81080.25 | 25 | 6 | 261.115 | 314.115 |
| ||||
|
|
||||||||||||||
| 35 | 1.5 | 6000 | 0.6 | 35 | 81080.26 | 25 | 6 | 261.116 | 314.116 |
| ||||
|
|
||||||||||||||
| 42 | 1.5 | 6000 | 0.5 | 42 | 81080.27 | 25 | 6 | 261.117 | 314.117 |
| ||||
|
|
||||||||||||||
| 54 | 1.5 | 6000 | 0.4 | 54 | 81080.28 | 25 | 6 | 261.118 | 314.118 |
| ||||
|
|
||||||||||||||
| 64 | 2.0 | 6000 | 0.3 | 64 | 81080.32 | 25 | 6 | 261.124 |
| |||||
|
|
||||||||||||||
| 76.1 | 2.0 | 6000 | 0.3 | 76.1 | 81080.29 | 25 | 6 | 261.121 | 314.119 |
| ||||
|
|
||||||||||||||
| 88.9 | 2.0 | 6000 | 0.2 | 88.9 | 81080.30 | 25 | 6 | 261.122 | 314.121 |
| ||||
|
|
||||||||||||||
| 108 | 2.0 | 6000 | 0.2 | 108 | 81080.31 | 25 | 6 | 261.123 | 314.122 |
| ||||
|
|
||||||||||||||
Nota
CHF = prezzo per metro
Tubi in stanghe da 3 m su richiesta (solo unità in numero pari)
ζ = valore Zeta per 1 metro di tubo
CAD / BIM
| Descrizione | Optipress-Tubo in acciaio inossidabile 1.4401/1.4404 |
| Dimensione |
|
| Numero di articolo |
81080.22
|
