13061 Gruppo di sicurezza

 ritorno

13061 Gruppo di sicurezza

Info

con raccordi Optifitt-Serra 92001, con riduttore di pressione regolazioni: riduttore 4 bar / valvola di sicurezza 6 bar per scaldacqua fino a 90 °C

PN 10

Bronzo CC499K

Varianti prodotto

Legenda

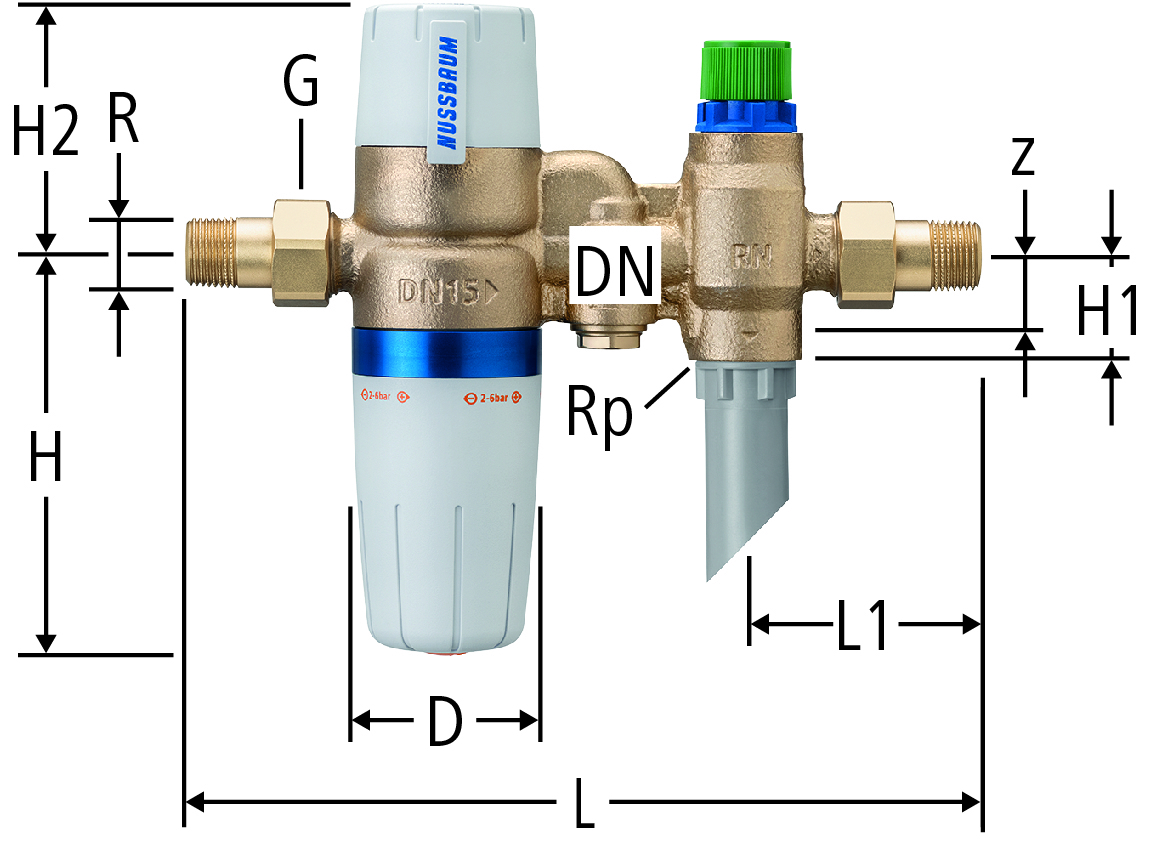

Rp R G z2 L1 L2 L3 H H1 H2 Kvs Art. n. RK VE suissetec Ordinare Pezzi di ricambio e accessori
½ ½ ¾ ½ ¾ 25 233 164 69 121 39 66 0.7 ½ 13061.04 01 1 -
13061.04
pz.
Spettacolo

Pezzi sostituzioni

Immagine N. articolo Descrizione del prodotto Materiale principale Ordinare
Gruppo di sicurezza - Sostituzione 13060.94 Gruppo di sicurezza - Sostituzione 15 (½), senza raccordi, con riduttore di pressione Materiale principale: Bronzo CC499K
13060.94
pz.

Pezzi di ricambio

Immagine N. articolo Descrizione del prodotto Materiale principale Ordinare
Gruppo di sicurezza 13060.34 Gruppo di sicurezza 15 (½), senza raccordi, con riduttore di pressione Bronzo CC499K
13060.34
pz.
Optifitt-Serra-Raccordo 92001.24 Optifitt-Serra-Raccordo ½ x ¾, con filetto maschio Ottone
92001.24
pz.
Guarnizione piatta Reinz 92025.23 Guarnizione piatta Reinz ¾, per raccordi Reinz AFM 34/2
92025.23
pz.
Cartuccia 93010.21 Cartuccia 25, per riduttori di pressione Materiale sintetico
93010.21
pz.
Anello filettato 93010.94 Anello filettato 25, per cartuccia di riduttori di pressione Ottone
93010.94
pz.
Testa per valvola di sicurezza 93001.21 Testa per valvola di sicurezza ½ / ¾, con regolazione fissa 6 bar Materiale sintetico
93001.21
pz.
Cartuccia per valvola di ritegno 95040.21 Cartuccia per valvola di ritegno 15, per gruppi di sicurezza Materiale sintetico
95040.21
pz.
Tappo di chiusura 22072.02 Tappo di chiusura ¼, per rubinetterie con spia di svuotamento e controllo ¼ Ottone CW724R
22072.02
pz.

Accessori

Immagine N. articolo Descrizione del prodotto Materiale principale Ordinare
Nippel doppio 13080.04 Nippel doppio ¾, per gruppi di sicurezza Materiale principale: Ottone
13080.04
pz.
Sfiato 13085.04 Sfiato ¾, per gruppi di sicurezza Materiale principale: Ottone
13085.04
pz.
Tubo di scarico corto 13091.04 Tubo di scarico corto ¾, per valvole di sicurezza e gruppi di sicurezza Materiale principale: Materiale sintetico
13091.04
pz.
Tubo di scarico lungo 13092.04 Tubo di scarico lungo ¾, per valvole di sicurezza e gruppi di sicurezza Materiale principale: Materiale sintetico
13092.04
pz.
Raccordo a curva 13094.04 Raccordo a curva ½, per gruppi di sicurezza Materiale principale: Ottone
13094.04
pz.
Raccordo a curva 13094.05 Raccordo a curva ¾, per gruppi di sicurezza Materiale principale: Ottone
13094.05
pz.
Valvola ad angolo 13095.04 Valvola ad angolo ½, per gruppi di sicurezza Materiale principale: Ottone
13095.04
pz.
Optifitt-Serra-Raccordo 92002.24 Optifitt-Serra-Raccordo ½ x ¾, con filetto maschio prolungato con protezione Materiale principale: Ottone
92002.24
pz.
Optipress-Aquaplus-Raccordo 92021.22 Optipress-Aquaplus-Raccordo 15 x ¾, con manicotto da pressare Materiale principale: Bronzo CC499K
92021.22
pz.
Optipress-Aquaplus-Raccordo 92021.23 Optipress-Aquaplus-Raccordo 18 x ¾, con manicotto da pressare Materiale principale: Bronzo CC499K
92021.23
pz.
Flussostato 23335.21 Flussostato emf1-MS, per valvola di sicurezza Materiale principale: Ottone
23335.21
pz.
¾ ¾ 1 ¾ 1 22 239 167 72 121 39 66 0.7 ¾ 13061.05 01 1 -
13061.05
pz.
Spettacolo

Pezzi sostituzioni

Immagine N. articolo Descrizione del prodotto Materiale principale Ordinare
Gruppo di sicurezza - Sostituzione 13060.95 Gruppo di sicurezza - Sostituzione 20 (¾), senza raccordi, con riduttore di pressione Materiale principale: Bronzo CC499K
13060.95
pz.

Pezzi di ricambio

Immagine N. articolo Descrizione del prodotto Materiale principale Ordinare
Gruppo di sicurezza 13060.35 Gruppo di sicurezza 20 (¾), senza raccordi, con riduttore di pressione Bronzo CC499K
13060.35
pz.
Optifitt-Serra-Raccordo 92001.25 Optifitt-Serra-Raccordo ¾ x 1, con filetto maschio Ottone
92001.25
pz.
Guarnizione piatta Reinz 92025.24 Guarnizione piatta Reinz 1, per raccordi Reinz AFM 34/2
92025.24
pz.
Anello filettato 93010.94 Anello filettato 25, per cartuccia di riduttori di pressione Ottone
93010.94
pz.
Testa per valvola di sicurezza 93001.21 Testa per valvola di sicurezza ½ / ¾, con regolazione fissa 6 bar Materiale sintetico
93001.21
pz.
Cartuccia per valvola di ritegno 95040.22 Cartuccia per valvola di ritegno 20, per gruppi di sicurezza Materiale sintetico
95040.22
pz.
Tappo di chiusura 22072.02 Tappo di chiusura ¼, per rubinetterie con spia di svuotamento e controllo ¼ Ottone CW724R
22072.02
pz.

Accessori

Immagine N. articolo Descrizione del prodotto Materiale principale Ordinare
Nippel doppio 13080.05 Nippel doppio 1, per gruppi di sicurezza Materiale principale: Ottone
13080.05
pz.
Sfiato 13085.05 Sfiato 1, per gruppi di sicurezza Materiale principale: Ottone
13085.05
pz.
Tubo di scarico corto 13091.05 Tubo di scarico corto 1, per valvole di sicurezza e gruppi di sicurezza Materiale principale: Materiale sintetico
13091.05
pz.
Tubo di scarico lungo 13092.05 Tubo di scarico lungo 1, per valvole di sicurezza e gruppi di sicurezza Materiale principale: Materiale sintetico
13092.05
pz.
Raccordo a curva 13094.05 Raccordo a curva ¾, per gruppi di sicurezza Materiale principale: Ottone
13094.05
pz.
Valvola ad angolo 13095.05 Valvola ad angolo ¾, per gruppi di sicurezza Materiale principale: Ottone
13095.05
pz.
Optifitt-Serra-Raccordo 92002.25 Optifitt-Serra-Raccordo ¾ x 1, con filetto maschio prolungato con protezione Materiale principale: Ottone
92002.25
pz.
Optipress-Aquaplus-Raccordo 92021.24 Optipress-Aquaplus-Raccordo 22 x 1, con manicotto da pressare Materiale principale: Bronzo CC499K
92021.24
pz.
Flussostato 23335.22 Flussostato emf2-MS, per valvola di sicurezza Materiale principale: Ottone
23335.22
pz.
