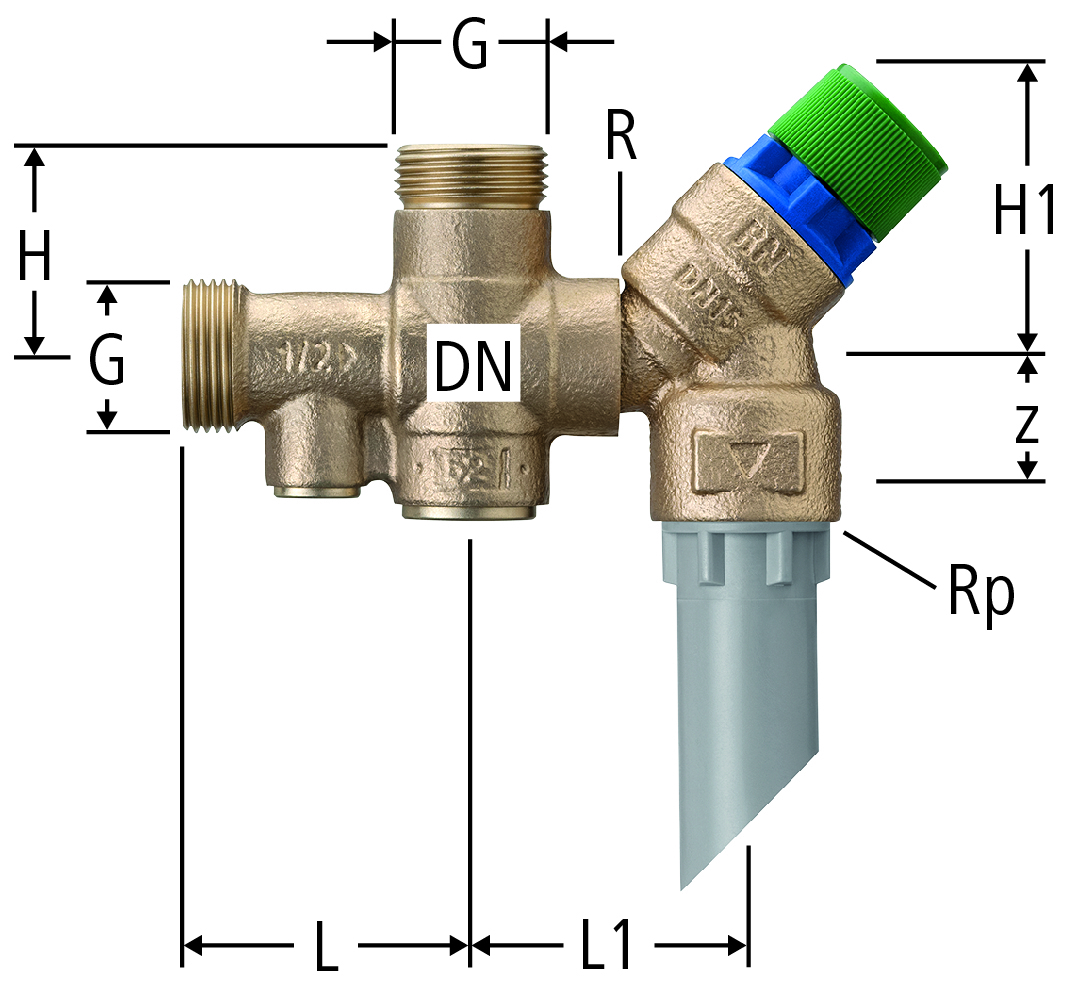

13025 Gruppo di sicurezza ad angolo
senza raccordo
valvola di sicurezza con regolazione fissa 6 bar, per scaldacqua, comprendente valvola di ritegno, valvola di sicurezza, tubo di scarico corto
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| pressione di attivazione | 6 bar |
| temperatura d'esercizio max. | 90 °C |
| DN | GN | Rp | R | G | z | L | L1 | H | H1 | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | ½ | ¾ | 15 | 49 | 50 | 36 | 50 | 1.8 | 6 bar | 15 (½) | 13025.34 | 1 |
| 01 | 612.113 | ||||
|
|
|||||||||||||||||||||
| 20 | ¾ | ¾ | ¾ | 1 | 15 | 55 | 54 | 42 | 50 | 3.6 | 6 bar | 20 (¾) | 13025.35 | 1 |
| 01 | 612.114 | ||||
|
|
|||||||||||||||||||||
CAD / BIM
| Descrizione | Gruppo di sicurezza ad angolo |
| Dimensione |
|
| Numero di articolo |
13025.34
|
