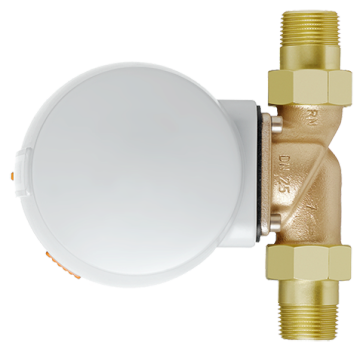

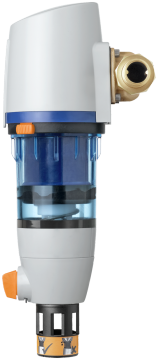

18101 Filtro fine risciacquabile
con raccordo Optifitt-Serra
con flangia di allacciamento 12085 in bronzo, con tazza del filtro in poliammide, con maglia del filtro in acciaio inossidabile
| medi | acqua |
| pressione d'esercizio min. | 3 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 30 °C |
| tipo di risciacquo | risciacquabile a mano |

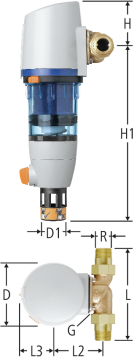

| R | G | D | D1 | L | L2 | L3 | H | H1 | w | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | 127 | 50 | 184 | 97 | 69 | 92 | 342 | 90 | 11.6 | 1 | 18101.06 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
| 1¼ | 1½ | 127 | 50 | 212 | 97 | 69 | 92 | 342 | 90 | 11.6 | 1¼ | 18101.07 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
| 1½ | 1¾ | 160 | 50 | 241 | 135 | 83 | 106 | 385 | 90 | 22.2 | 1½ | 18101.08 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
| 2 | 2⅜ | 160 | 50 | 289 | 138 | 83 | 106 | 385 | 90 | 22.2 | 2 | 18101.09 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
w = maglia del filtro [µm]
Per il funzionamento di un filtro risciacquabile occorre prevedere uno scarico.
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
CAD / BIM
| Descrizione | Filtro fine risciacquabile |
| Dimensione |
|
| Numero di articolo |
18101.06
|
