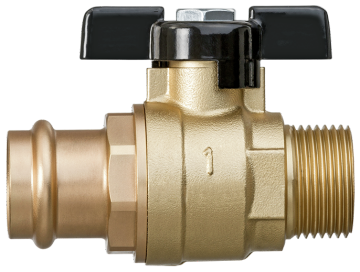

82112 Optipress-Rubinetto a sfera
con filetto maschio, con volantino a farfalla
con sfera (ottone, cromata chimicamente), con guarnizione (PTFE), con guarnizione del perno (PTFE), con volantino a farfalla nero
materiale principale | ottone |
pressione nominale | PN 16 |
temperatura d'esercizio max. | 110 °C |
medi | acqua / aria compressa |
classe di qualità dell'aria compressa | 1 - 4 |

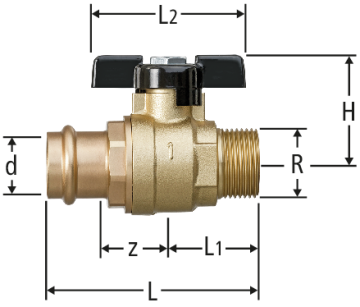

R | d | z | L | L1 | L2 | H | Kvs | Art. n° | VE | CHF | RK | suissetec | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
½ | 15 | 25 | 76 | 29 | 61 | 39 | 10.3 | 15 x ½ | 82112.22 | 1 |
| 20 | - |
¾ | 18 | 28 | 82 | 32 | 61 | 39 | 33 | 18 x ¾ | 82112.23 | 1 |
| 20 | - |
¾ | 22 | 28 | 84 | 32 | 61 | 43 | 47 | 22 x ¾ | 82112.24 | 1 |
| 20 | - |
1 | 28 | 34 | 99 | 41 | 72 | 52 | 54 | 28 x 1 | 82112.25 | 1 |
| 20 | - |
1¼ | 35 | 35 | 110 | 49 | 72 | 71 | 82 | 35 x 1¼ | 82112.26 | 1 |
| 20 | - |
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
Descrizione | Optipress-Rubinetto a sfera |
Dimensione |
|
Numero di articolo |
82112.22
|
