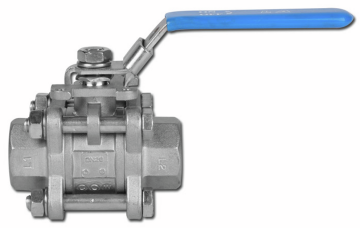

26035 Rubinetto a sfera a 3 componenti
acciaio inossidabile con blocco manico, guarnizioni PTFE bloccabile per acqua fino a 100 °C, aria compressa, olio e benzina
PN 16.0

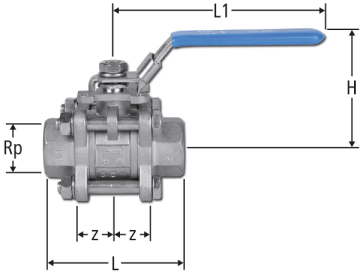

| Rp | z | L | L1 | H | Kvs | Art. n. | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 18 | 62 | 95 | 55 | 35 | ½ | 26035.54 | 01 | 1 | - |
| ¾ | 20 | 71 | 110 | 59 | 47 | ¾ | 26035.55 | 01 | 1 | - |
| 1 | 25 | 84 | 135 | 73 | 54 | 1 | 26035.56 | 01 | 1 | - |
| 1¼ | 30 | 97 | 135 | 79 | 82 | 1¼ | 26035.57 | 01 | 1 | - |
| 1½ | 37 | 111 | 165 | 91 | 160 | 1½ | 26035.58 | 01 | 1 | - |
| 2 | 40 | 129 | 165 | 99 | 230 | 2 | 26035.59 | 01 | 1 | - |
| 2½ | 59 | 172 | 215 | 127 | 510 | 2½ | 26035.60 | 01 | 1 | - |
| 3 | 70 | 200 | 215 | 136 | 797 | 3 | 26035.61 | 01 | 1 | - |
| 4 | 90 | 252 | 325 | 172 | 1297 | 4 | 26035.62 | 01 | 1 | - |
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
Informazioni sul prodotto
- Protocollo della prova di pressione - Metodo di prova A, prova di tenuta con aria e prova finale prima della consegna
- Protocollo della prova di pressione - Metodo di prova B, prova di tenuta con aria e prova di resistenza con acqua potabile
- Protocollo della prova di pressione - Metodo di prova C, prova di tenuta e prova di resistenza con acqua potabile
