26023 Mini rubinetto a sfera
con filetto femmina
con sfera (ottone, cromata chimicamente), con guarnizione (PTFE/NBR), con manico nero
| materiale principale | ottone |
| trattamento della superficie | nichelato |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 50 °C |
| medi | acqua / aria compressa |

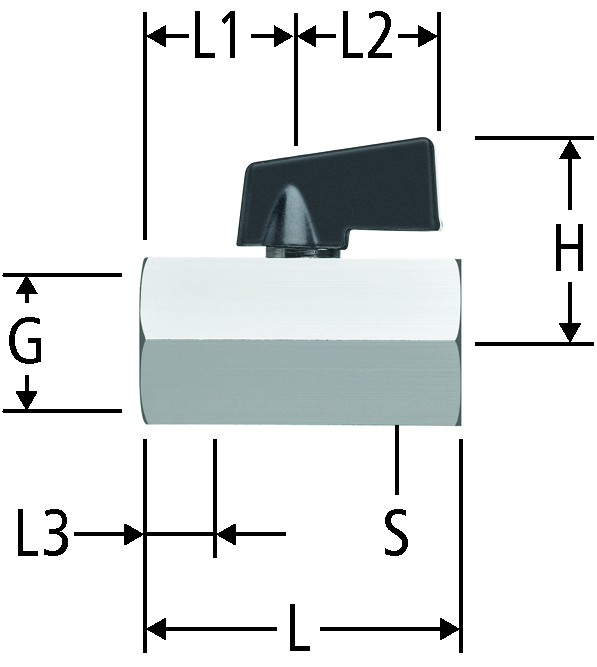

| G | L | L1 | L2 | L3 | H | S | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 40 | 19 | 22 | 10 | 26 | 20 | ¼ | 26023.52 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
| ⅜ | 40 | 19 | 22 | 11 | 26 | 20 | ⅜ | 26023.53 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 47 | 24 | 22 | 12 | 29 | 24 | ½ | 26023.54 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
| ¾ | 54 | 28 | 22 | 14 | 31 | 30 | ¾ | 26023.55 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Mini rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
26023.52
|
