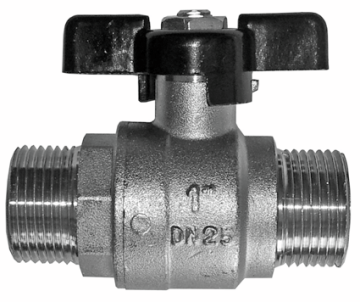

26022 Rubinetto a sfera con volantino a farfalla
con filetto maschio
con sfera in ottone, cromata chimicamente, con guarnizione PTFE/FKM, con volantino a farfalla nero
| materiale principale | ottone |
| trattamento della superficie | nichelato |
| medi | acqua / aria compressa |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 110 °C |
| R | L | L1 | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 54 | 50 | 10.3 | ⅜ | 26022.53 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
| ½ | 68 | 61 | 35 | ½ | 26022.54 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
| ¾ | 77 | 61 | 47 | ¾ | 26022.55 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
| 1 | 92 | 72 | 54 | 1 | 26022.56 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Rubinetto a sfera con volantino a farfalla |
| Dimensione |
|
| Numero di articolo |
26022.53
|
