1236 Riduttore di pressione con flangia
Prodotto vecchio
incl. manometro
| materiale principale | bronzo CC499K |
| medi | acqua / aria compressa |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 60 °C |
| classe di qualità dell'aria compressa | 1 - 4 |
| norma flangia | DIN 2501 - PN 16 |

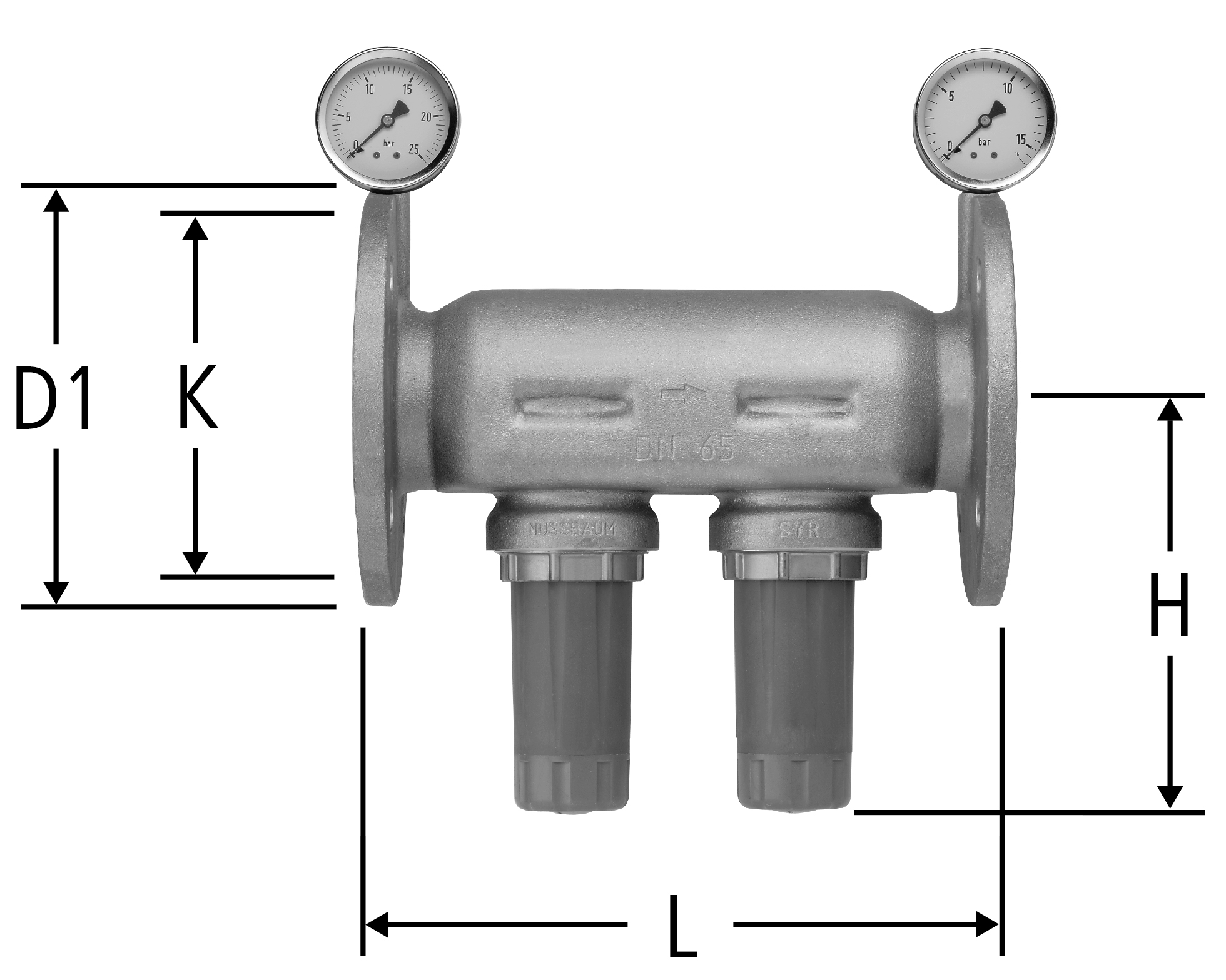

| DN | D1 | L | H | N | K | bar | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 185 | 290 | 185 | 4 | 145 | 2 bar - 6 bar | 65 | 1236.23 | - | non più disponibile | ||||
|
|
||||||||||||||
| 80 | 200 | 310 | 185 | 8 | 160 | 2 bar - 6 bar | 80 | 1236.24 | - | non più disponibile | ||||
|
|
||||||||||||||
| 100 | 220 | 350 | 185 | 8 | 180 | 2 bar - 6 bar | 100 | 1236.25 | - | non più disponibile | ||||
|
|
||||||||||||||
Nota
N = numero di fori
CAD / BIM
| Descrizione | Riduttore di pressione con flangia |
| Dimensione |
|
| Numero di articolo |
1236.23
|
