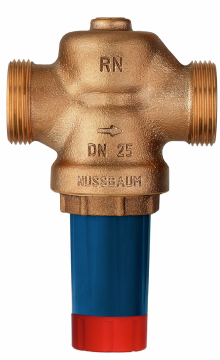

12004 Riduttore di pressione senza raccordo
campo di regolazione da 1 bar a 5 bar
Prodotto vecchio
manopola di regolazione rosso
| materiale principale | bronzo CC499K |
| medi | acqua / acqua fredda demineralizzata parzialmente o totalmente |
| pressione nominale | PN 16 |
| pressione secondaria min. | 1 bar |
| pressione secondaria max. | 5 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 80 °C |

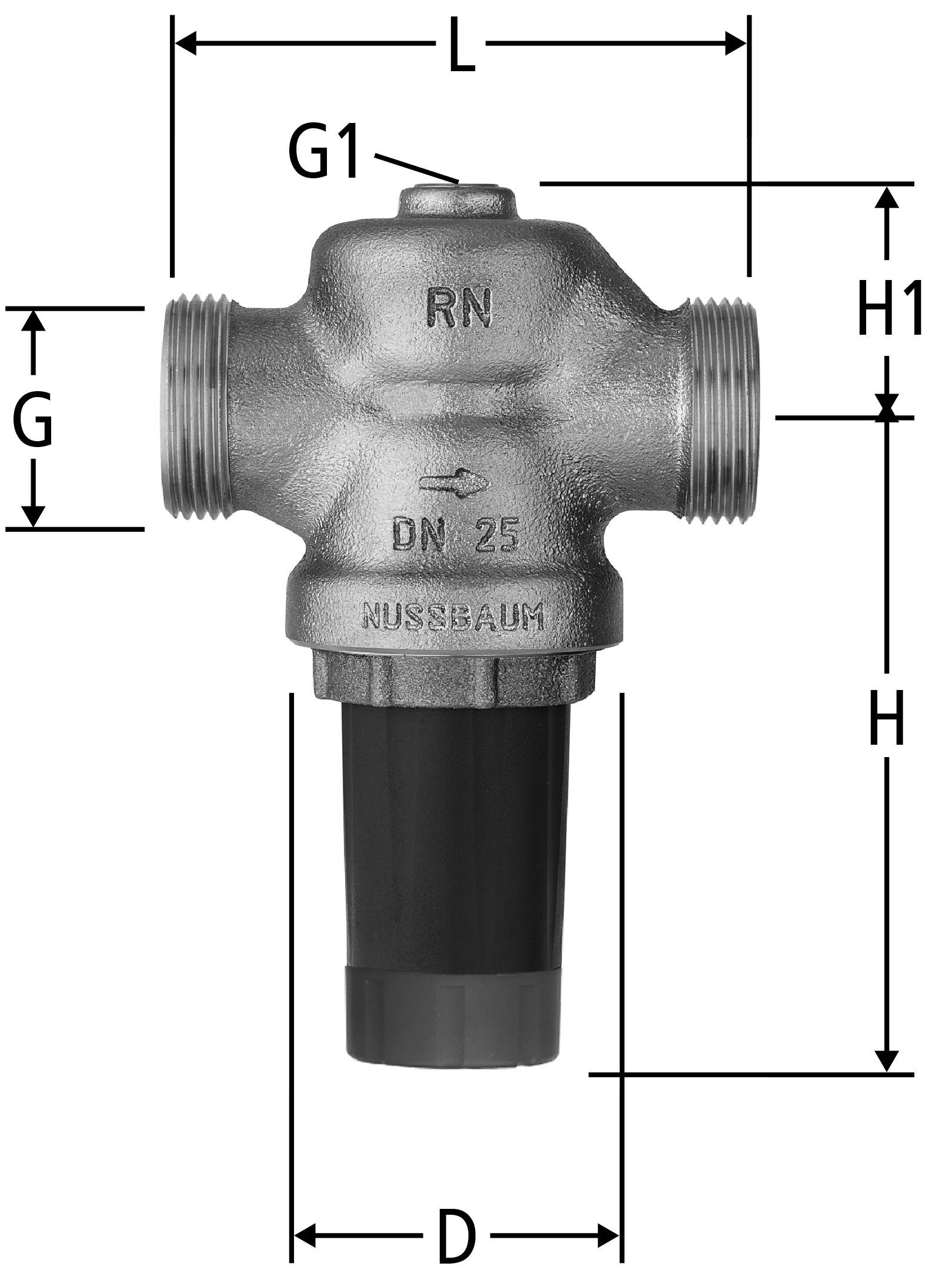

| DN | G | G1 | D | L | H | H1 | bar | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | ¼ | 58 | 80 | 121 | 42 | 1 bar - 5 bar | 15 (½) | 12004.34 | - | visualizza il modello successore | ||||
|
|
|||||||||||||||
| 20 | 1 | ¼ | 58 | 85 | 121 | 42 | 1 bar - 5 bar | 20 (¾) | 12004.35 | - | visualizza il modello successore | ||||
|
|
|||||||||||||||
| 25 | 1¼ | ¼ | 58 | 100 | 121 | 42 | 1 bar - 5 bar | 25 (1) | 12004.36 | - | visualizza il modello successore | ||||
|
|
|||||||||||||||
| 32 | 1½ | ¼ | 78 | 120 | 175 | 47 | 1 bar - 5 bar | 32 (1¼) | 12004.37 | - | visualizza il modello successore | ||||
|
|
|||||||||||||||
| 40 | 1¾ | ¼ | 78 | 145 | 175 | 47 | 1 bar - 5 bar | 40 (1½) | 12004.38 | - | visualizza il modello successore | ||||
|
|
|||||||||||||||
| 50 | 2⅜ | ¼ | 78 | 175 | 175 | 47 | 1 bar - 5 bar | 50 (2) | 12004.39 | - | visualizza il modello successore | ||||
|
|
|||||||||||||||
CAD / BIM
| Descrizione | Riduttore di pressione senza raccordo |
| Dimensione |
|
| Numero di articolo |
12004.34
|
