1155 Riduttore di pressione con flangia
campo di regolazione da 2 bar a 6 bar
Prodotto vecchio
| materiale principale | bronzo CC499K |
| medi | acqua |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 90 °C |
| norma flangia | DIN 2501 - PN 16 |

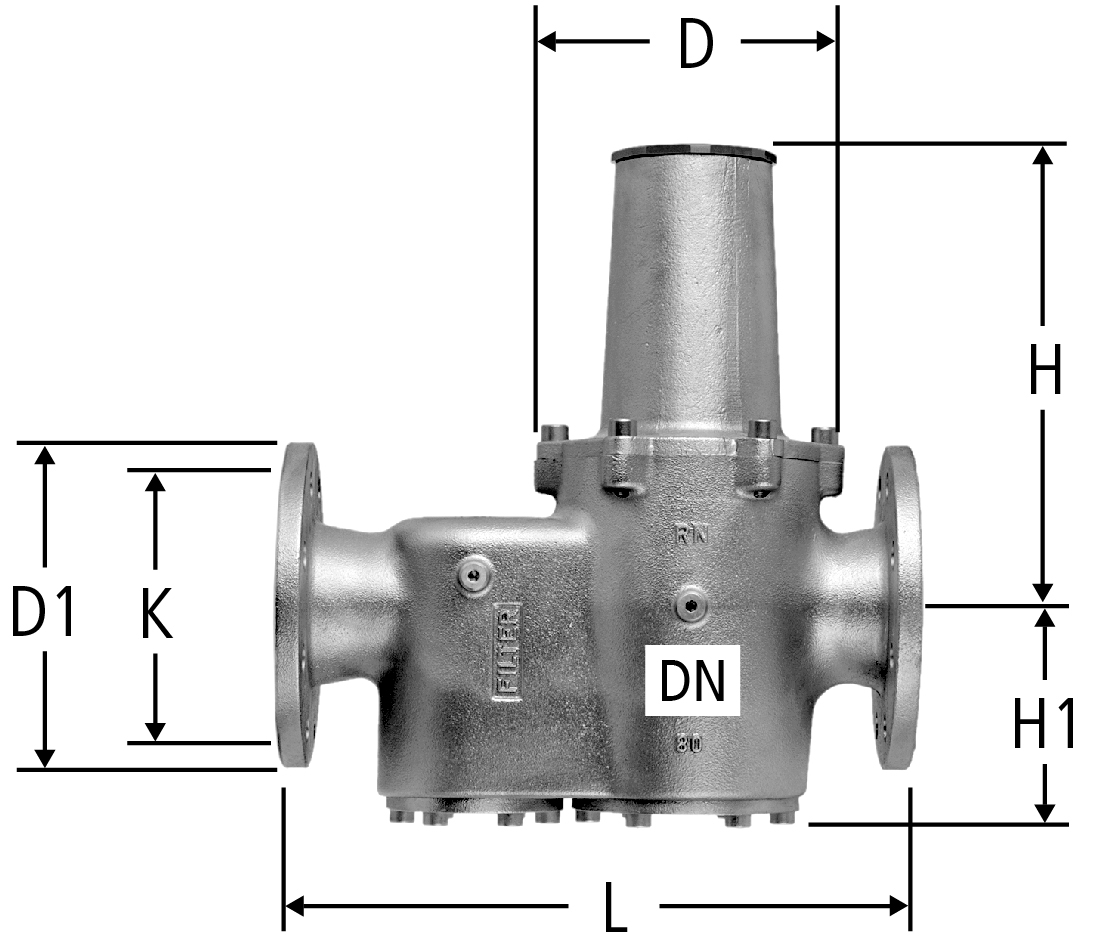

| DN | D | D1 | L | H | H1 | N | K | bar | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 150 | 150 | 230 | 234 | 120 | 4 | 110 | 2 bar - 6 bar | 40 | 1155.21 | - | non più disponibile | ||||
|
|
||||||||||||||||
| 50 | 150 | 165 | 265 | 270 | 146 | 4 | 125 | 2 bar - 6 bar | 50 | 1155.22 | - | non più disponibile | ||||
|
|
||||||||||||||||
| 65 | 192 | 185 | 340 | 281 | 134 | 4 | 145 | 2 bar - 6 bar | 65 | 1155.23 | - | non più disponibile | ||||
|
|
||||||||||||||||
| 80 | 192 | 200 | 390 | 288 | 144 | 8 | 160 | 2 bar - 6 bar | 80 | 1155.24 | - | non più disponibile | ||||
|
|
||||||||||||||||
| 100 | 192 | 220 | 430 | 296 | 156 | 8 | 180 | 2 bar - 6 bar | 100 | 1155.25 | - | non più disponibile | ||||
|
|
||||||||||||||||
Nota
N = numero di fori
CAD / BIM
| Descrizione | Riduttore di pressione con flangia |
| Dimensione |
|
| Numero di articolo |
1155.21
|
