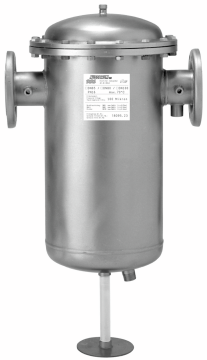

18043 Filtro fine risciacquabile FF 10 N
con flangia
Prodotto vecchio
con cartuccia di filtraggio 18095 in acciaio inossidabile
| materiale principale | acciaio inossidabile |
| medi | acqua |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 70 °C |
| tipo di risciacquo | risciacquabile a mano |
| norma flangia | EN 1092 - PN 16 |

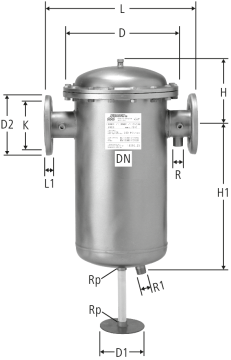

| DN | Rp | R | R1 | D | D1 | D2 | L | L1 | H | H1 | N | w | K | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¾ | ¾ | 1 | 380 | 150 | 185 | 500 | 21 | 210 | 490 | 4x Ø18 | 100 | 145 | 65 | 18043.31 | - | non più disponibile | ||||
|
|
|||||||||||||||||||||
| 65 | ¾ | ¾ | 1 | 380 | 150 | 185 | 500 | 21 | 210 | 490 | 8x Ø18 | 100 | 145 | 65 | 18043.21 | - | non più disponibile | ||||
|
|
|||||||||||||||||||||
| 80 | ¾ | ¾ | 1 | 380 | 150 | 200 | 500 | 22 | 210 | 490 | 8x Ø18 | 100 | 160 | 80 | 18043.22 | - | non più disponibile | ||||
|
|
|||||||||||||||||||||
| 100 | ¾ | ¾ | 1 | 380 | 150 | 220 | 500 | 23 | 210 | 490 | 8x Ø18 | 100 | 180 | 100 | 18043.23 | - | non più disponibile | ||||
|
|
|||||||||||||||||||||
Nota
N = numero di fori x diametro
w = maglia del filtro [µm]
CAD / BIM
| Descrizione | Filtro fine risciacquabile FF 10 N |
| Dimensione |
|
| Numero di articolo |
18043.31
|
