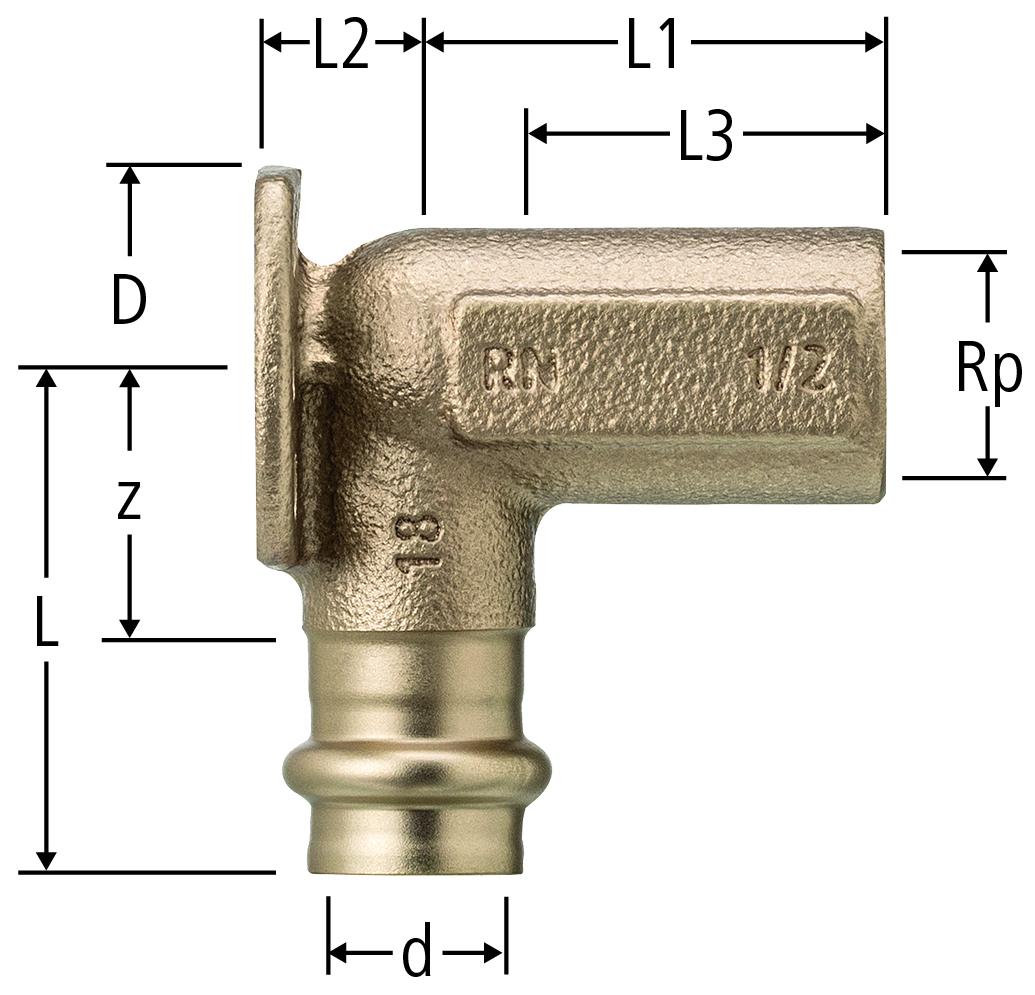

81053 Optipress-Aquaplus-Gomito prolungato
| Rp | d | z | L | L1 | L2 | L3 | D | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 28 | 50 | 45 | 13 | 37 | 50 | 1.6 | 15 x ½ | 81053.21 |
| 20 | 5 | 263.122 | ||||
|
|
||||||||||||||||||
| ½ | 18 | 27 | 49 | 45 | 16 | 36 | 50 | 1.6 | 18 x ½ | 81053.22 |
| 20 | 1 | 263.123 | ||||
|
|
||||||||||||||||||
| ½ | 22 | 25 | 49 | 45 | 18 | 34 | 50 | 1.6 | 22 x ½ | 81053.24 |
| 20 | 1 | 263.124 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Descrizione | Optipress-Aquaplus-Gomito prolungato |
| Dimensione |
|
| Numero di articolo |
81053.21
|
