71177 Optivis-Tec-Modulo
con scatola neutrale Optiflex
Archiviertes Produkt
con prolunga guarnizione, con filetto maschio, adatto per MF½
| materiale principale | bronzo CC246E |
| materiale secondario | materiale sintetico |
| pressione d'esercizio max. | 10 bar |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

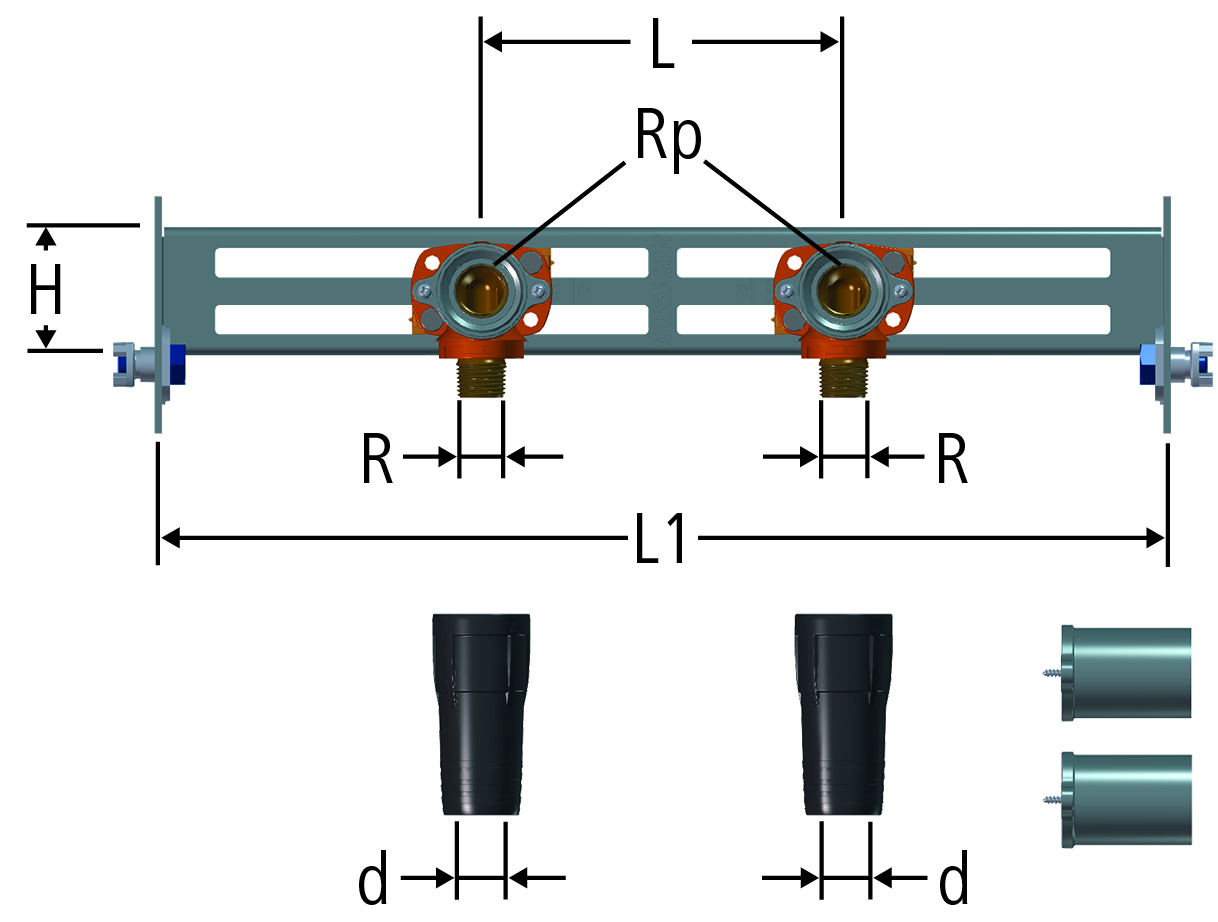

| Rp | R | d | L min | L max | L1 | H | ζ | Art. n° | VE | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 16 | 75 | 153 | 430 | 54 | 4.9 | 16 | 71177.21 | 1 | 11 | 1 | - | visualizza il modello successore | |||
|
|
|||||||||||||||||
| ½ | ½ | 20 | 75 | 153 | 430 | 54 | 4.9 | 20 | 71177.22 | 1 | 11 | 1 | - | visualizza il modello successore | |||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Optivis-Tec-Modulo |
| Dimensione |
|
| Numero di articolo |
71177.21
|
