70015 Scatola lavabo sotto muro per Optivis
Prodotto vecchio
con rubinetto di chiusura, con corpo per montaggio contatore a capsula Koax, con coperchio cieco, con scarico isolato acusticamente, con collegamento lavabo, con cappuccio di protezione arancione
| materiale principale | bronzo CC246E |
| materiale secondario | materiale sintetico |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 90 °C |
| medi | acqua |
| tipo di costruzione UP-Box | esecuzione doppia lavabo |
| funzione UP-Box | misurazione dell'acqua |

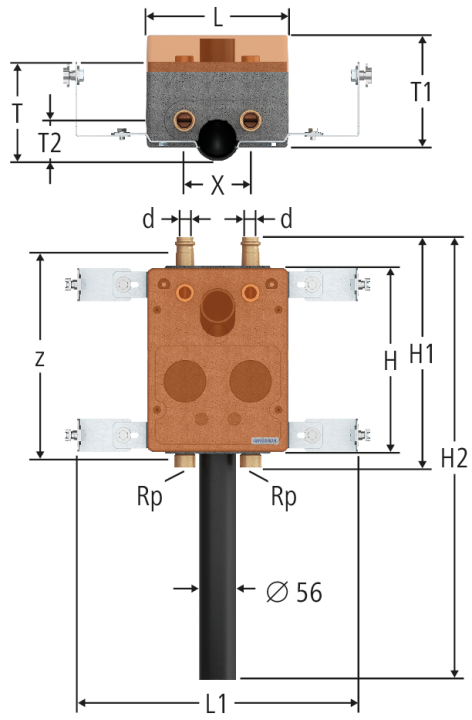

| Rp | d | z | L | L1 | H | H1 | H2 | T | T1 | T2 | X | Kvs | Art. n° | VE | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 22 | 313 | 215 | 430 | 286 | 352 | 675 | 149 | 168 | 61 | 100 | 3.24 | 70015.21 | 1 | - | non più disponibile | ||||
|
|
||||||||||||||||||||
Nota
Kvs: Misurato con il contatore a capsula Koax 67016
CAD / BIM
| Descrizione | Scatola lavabo sotto muro per Optivis |
| Dimensione |
|
| Numero di articolo |
70015.21
|
