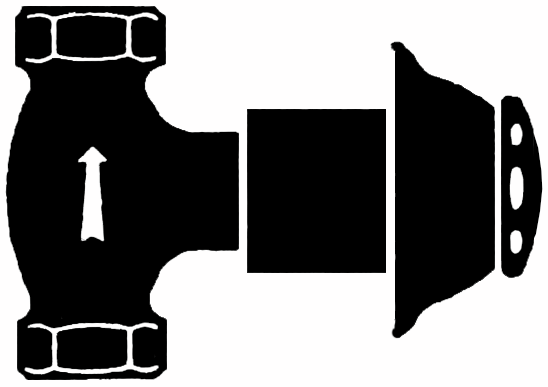

3650 Valvola diritta sotto muro
modelli 1966 - 1974
Prodotto vecchio
| materiale principale | bronzo CC499K |
| pressione nominale | PN 16 |
| serie di modelli da | 1966 |
| serie di modelli fino a | 1974 |

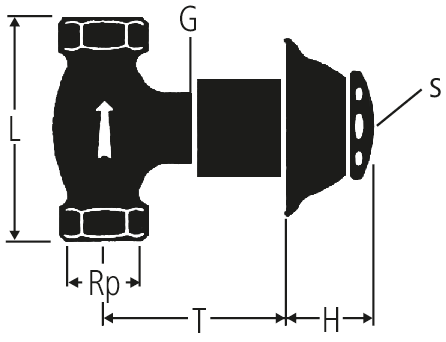

| Rp | G | L | H | T min | T max | S | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| â…œ | ½ | 65 | 40 | 35 | 65 | 7 | â…œ * | 3650.03 | - | non più disponibile | ||||
| ½ | ¾ | 80 | 40 | 40 | 70 | 7 | ½ * | 3650.04 | - | non più disponibile | ||||
| ¾ | â…ž | 80 | 47 | 40 | 70 | 7 | ¾ * | 3650.05 | - | non più disponibile | ||||
| 1 | 1â…› | 100 | 54 | 35 | 65 | 7 | 1 | 3650.06 | - | non più disponibile | ||||
|
|
||||||||||||||
Nota
* Non può essere sostituito.
CAD / BIM
| Descrizione | Valvola diritta sotto muro |
| Dimensione |
|
| Numero di articolo |
3650.03
|
