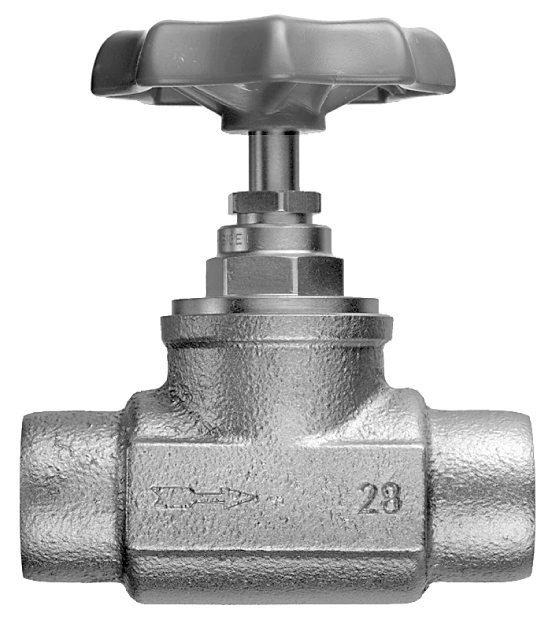

2730 Valvola diritta da brasare
Prodotto vecchio
| materiale principale | bronzo CC499K |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 90 °C |
| medi | acqua / aria compressa |

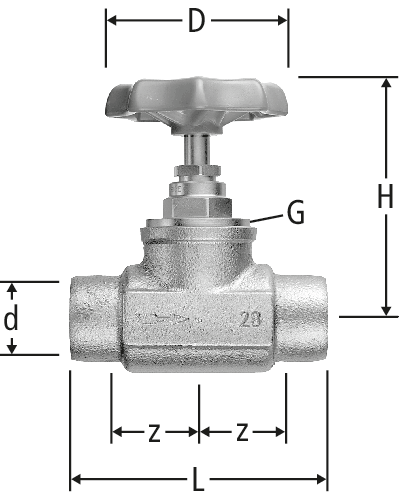

| G | d | D | z | L | H | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| â…œ | 12 | 50 | 15 | 50 | 67 | 12 | 2730.21 | - | non più disponibile | ||||
|
|
|||||||||||||
| ½ | 15 | 50 | 17 | 58 | 70 | 15 | 2730.22 | - | non più disponibile | ||||
|
|
|||||||||||||
| ½ | 18 | 50 | 17 | 62 | 70 | 18 | 2730.23 | - | non più disponibile | ||||
|
|
|||||||||||||
| ¾ | 22 | 60 | 23 | 79 | 78 | 22 | 2730.24 | - | non più disponibile | ||||
|
|
|||||||||||||
| 1 | 28 | 70 | 28 | 96 | 93 | 28 | 2730.25 | - | non più disponibile | ||||
|
|
|||||||||||||
CAD / BIM
| Descrizione | Valvola diritta da brasare |
| Dimensione |
|
| Numero di articolo |
2730.21
|
