299.1.083 / V3

4 Dilatation linéaire dans des colonnes montantes (installations verticales)

Les compensateurs ou jeux de coude doivent toujours être placés par-dessus ou sous le point fixe. Autrement, le seul poids de la conduite écrase le compensateur.

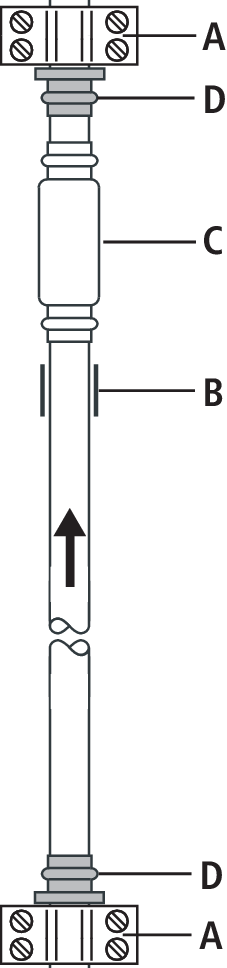

A

Point fixe

B

Point coulissant

C

Compensateur

D

Optipress-Aquaplus-Point fixe

Dilatation linéaire

Quant au point fixe A, il doit être réalisé de manière à pouvoir porter le poids total de la conduite (à l’état rempli).

Pour l’absorption de la dilatation, il convient de tenir compte aussi des percements dans les murs à l’étage. La dilatation de la colonne montante provoque en effet un décalage vertical des départs à l’étage. Pour les départs à l’étage, prévoir une marge suffisante pour les décalages verticaux.

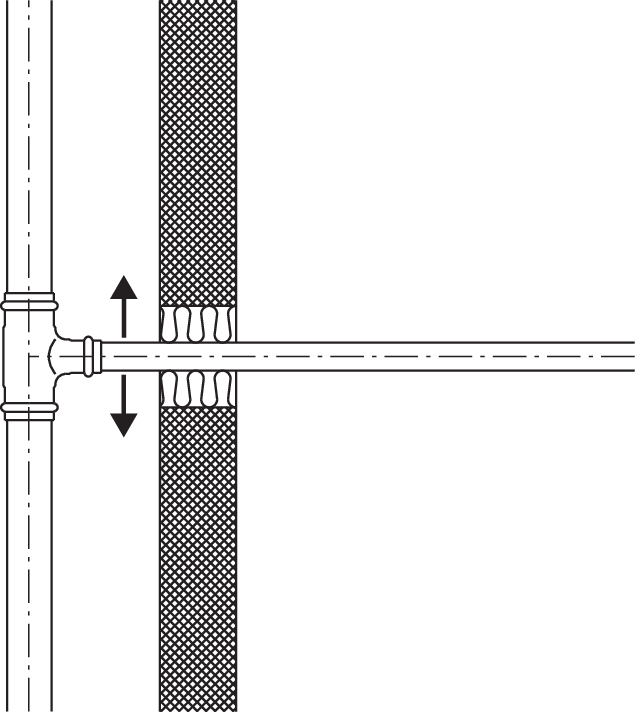

Marge pour le décalage vertical du départ de la conduite à l’étage

4.1 Outil de planification pour la dilatation linéaire verticale

Nussbaum met à disposition sur Internet un outil logiciel pour le calcul et la simulation de la dilatation linéaire dans une colonne montante:

www.nussbaum.ch/outils

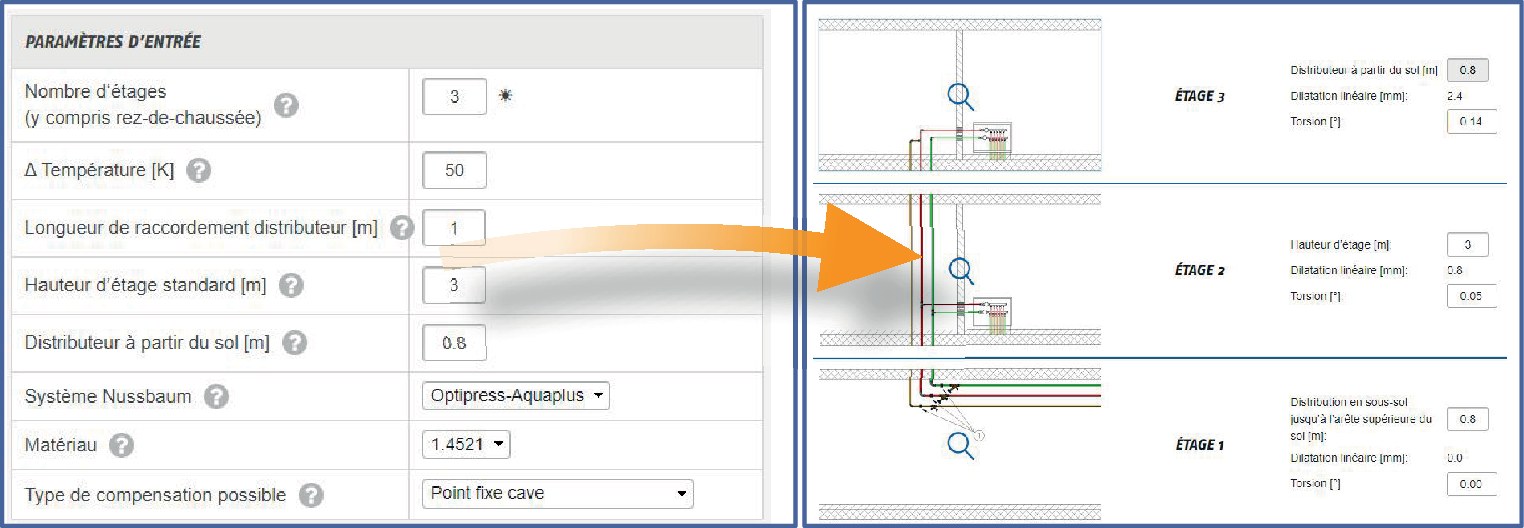

Outil de planification Nussbaum pour la dilatation linéaire verticale
