Instructions de montage - Module WC Optivis-Tec

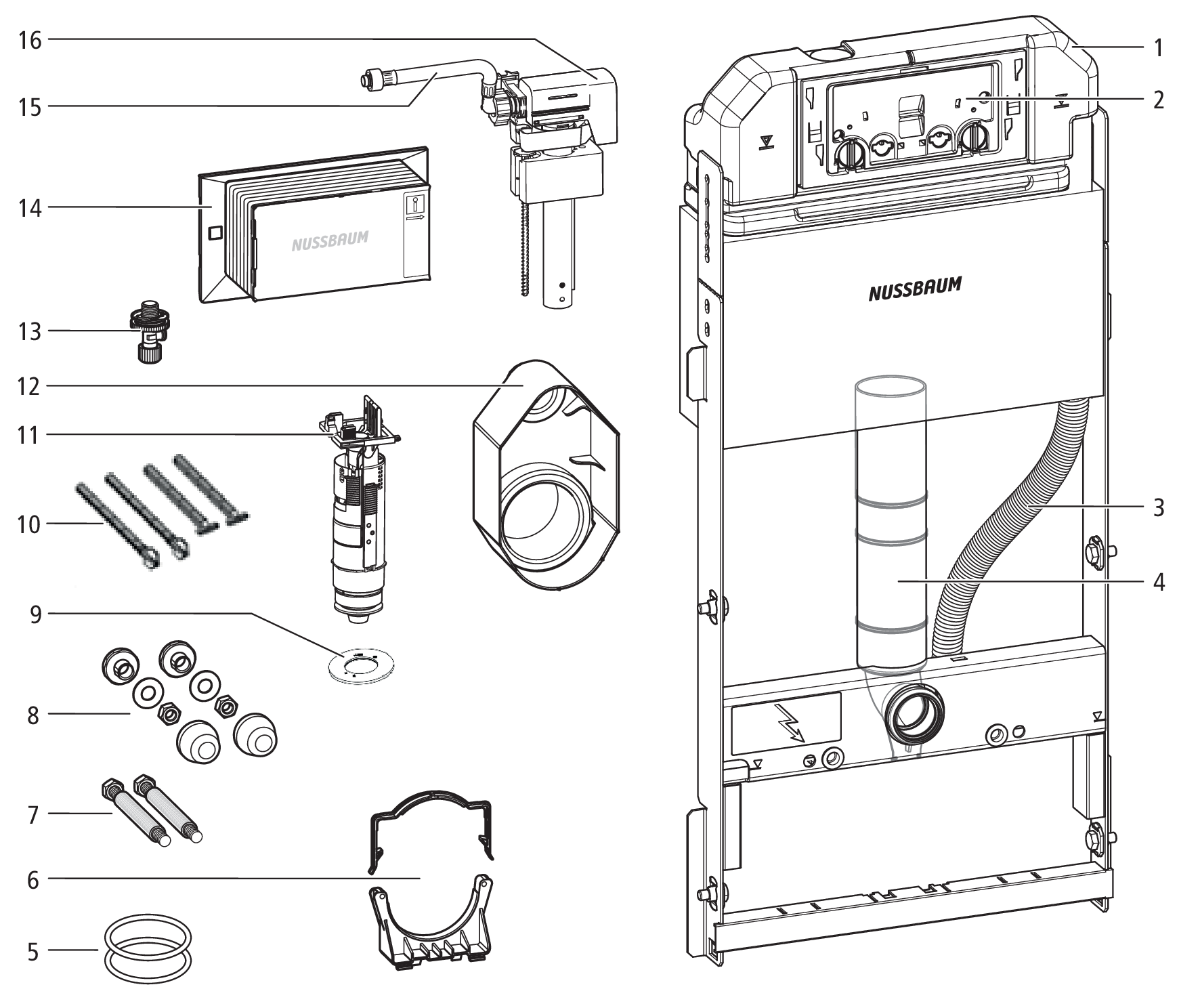

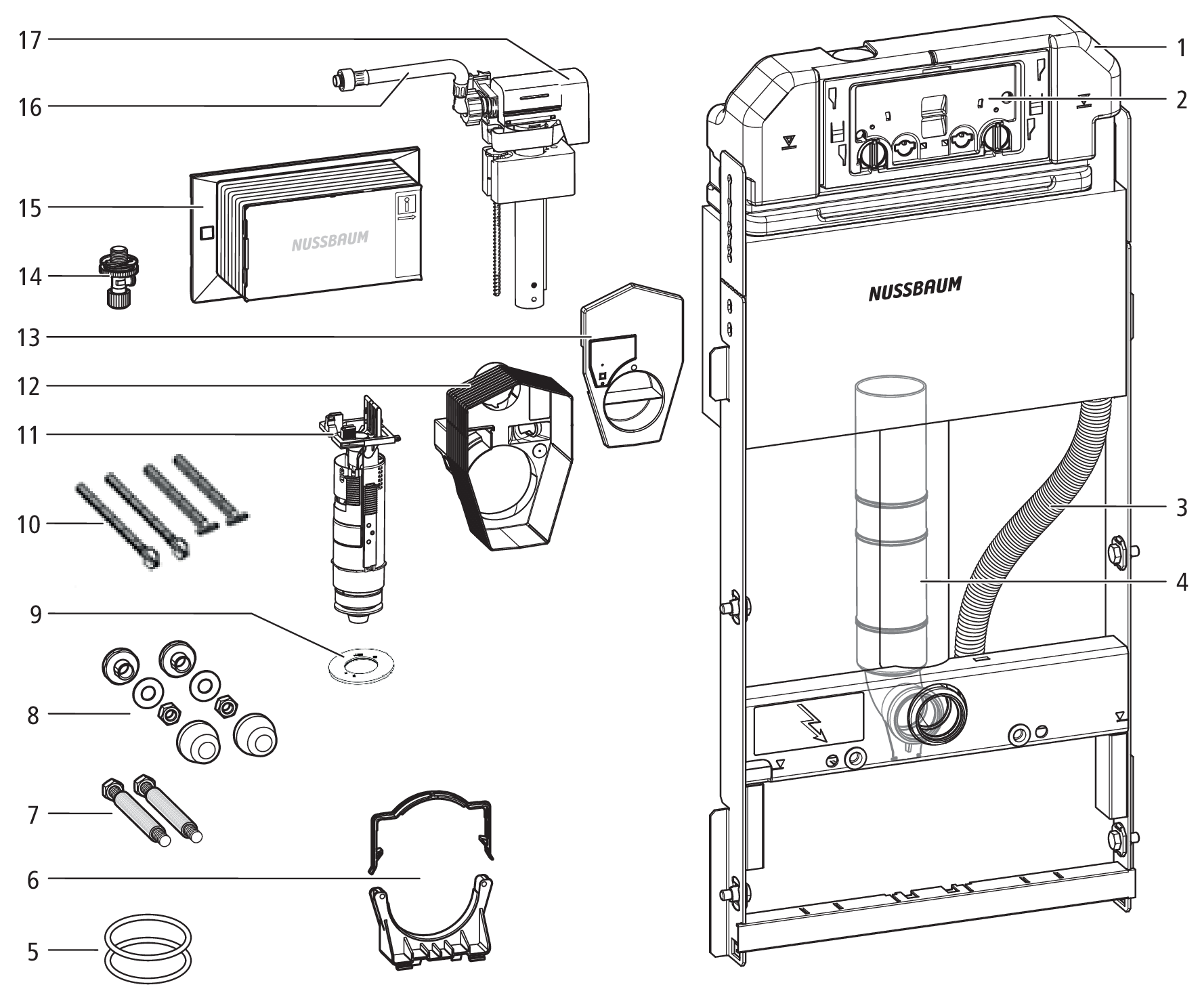

2.1 Structure
|
1 |
Réservoir de chasse encastré |
10 |
Set de tiges pour réservoir de chasse 72290.74 |
|
2 |
Plaque de base 72290.86 |
11 |
Cloche complète 72290.31 |
|
3 |
Tube de passage pour raccordement WC douche |
12 |
Boîtier de raccordement |
|
4 |
Coude de rinçage de réservoir de chasse 72290.93 |
13 |
Couvercle boîtier de raccordement |
|
5 |
Set de joints pour réservoir de chasse 72290.32 |
14 |
Tête de robinet équerre 72290.64 |
|
6 |
Set fixation coude d’écoulement |
15 |
Cadre d'accès pour réservoir de chasse 72290.84 |
|
7 |
Tiges filetées de fixation de l’appareil sanitaire |
16 |
Tuyau renforcé 72291.61 |
|
8 |
Set de montage pour cuvette WC |
17 |
Set robinet-flotteur pour réservoir de chasse 72291.51 |
|
9 |
Joint 72290.33 |
Acheter maintenant
2.2 Fonction
Le module WC Optivis-Tec est conçu pour être monté sur une paroi Optivis. Il présente les caractéristiques suivantes:
-
Réglable en hauteur
-
Y compris réservoir de chasse encastré avec système de rinçage à 2 possibilités
-
Raccord d’eau à l’arrière ou en haut (½ IG)
-
Tube de passage pour WC douche
Le module WC Optivis-Tec est livré avec un support pour tuyau d’écoulement et du matériel de fixation pour le module et le WC.
