2 Systemkomponenten

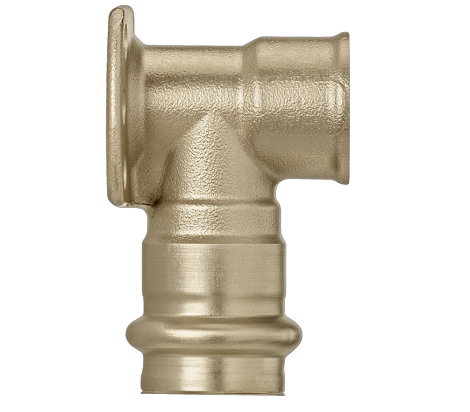

2.1 Optipress-Pressfittings

Für die Montage steht ein sehr umfangreiches Pressfitting-Programm zur Verfügung (Bogen, Winkel, T-Stücke, Reduktionen, Übergänge, Verschraubungen usw.).

2.1.1 Werkstoffe und Eigenschaften Pressfittings

Optipress-Pressfitting

Werkstoff

Zertifizierung

Dimension

Eigenschaften

Pressfittings aus Rotguss

Rotguss CC246E

Für Trinkwasser und weitere Anwendungen zertifiziert

Bis Ø 54

  • Werkstoff universell einsetzbar

  • Bleifrei

  • Mit allen Installationswerkstoffen kombinierbar

  • Korrosionsbeständig

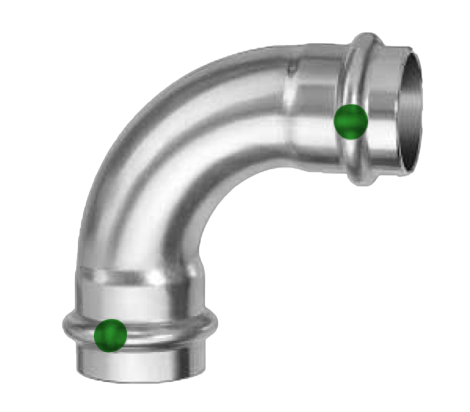

Pressfittings aus Edelstahl

Edelstahl 1.4401/1.4404

Für Trinkwasser und weitere Anwendungen zertifiziert

Bis Ø 108

  • Werkstoff aus hochlegiertem austenitischem Cr-Ni-Mo-Stahl

  • Korrosionsbeständig

2.1.2 Werkstoffe und Eigenschaften Dichtringe

Dichring

Werkstoff

Zertifizierung

Dimension

Eigenschaften

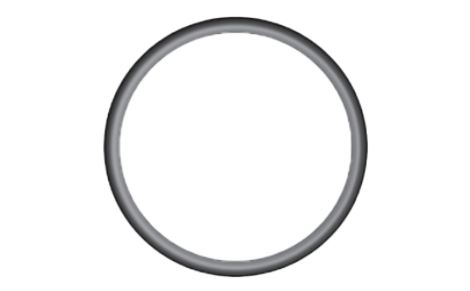

Dichtring EPDM

EPDM

  • Für Trinkwasserinstallationen SVGW zertifiziert

  • TÜV-Bescheinigung nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)

  • Für Sprinkleranlagen nass nach VdS

  • Für den Einsatz von Sauerstoff und Azetylen zertifiziert

Bis Ø 108

  • Sehr hohe Beständigkeit gegenüber Medien wie Wasser, Wasser/Glykol -Gemischen usw.

  • Sehr hohe Ozonbeständigkeit

  • Für Dauerbelastung bis 95 °C

  • Höhere Temperaturen kurzfristig bis 180 °C möglich (z. B. Solarthermie-Röhrenkollektoren)

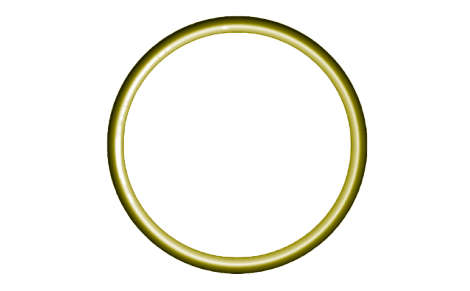

Dichtring HNBR (gelb)

HNBR

  • Für Gasinstallationen SVGW zertifiziert (Erdgas, Flüssiggas)

  • Für den Einsatz von Sauerstoff und Azetylen zertifiziert

Bis Ø 108

  • Speziell für Gasinstallationen mit Erdgas (Methan) und Flüssiggas (Propan, Butan) geeignet

  • Sehr hohe Beständigkeit gegenüber Mineralölen und Kraftstoffen wie Motorenöl, Heizöl oder Dieselöl

  • Geeignet für den Einsatz mit Helium

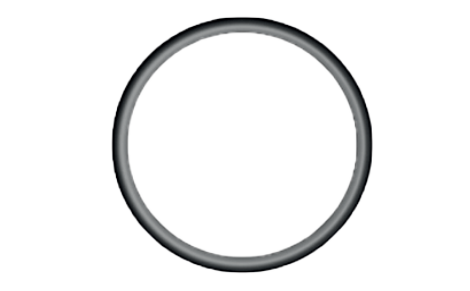

Dichtring FKM

HNBR

  • Für Sprinkleranlagen nach VdS, nass und trocken

Bis Ø 108

  • Sehr hohe Beständigkeit gegenüber Öl und Chemikalien

  • Weniger geeignet für Wasser und Dampf mit höheren Temperaturen

Anfragen bezüglich Einsatzbereichen und Anwendungen unter: www.nussbaum.ch/anfrage-werkstoffbestaendigkeit.

2.2 Optipress-Edelstahlrohre

Für Installationen mit Optipress-Aquaplus stehen je nach Anwendung und Einsatzbereich drei verschiedene, blanke und unter Schutzgas lasergeschweisste Edelstahl-Systemrohre zur Verfügung.

Hergestellt nach DIN 17440/17455.

Die Datenblätter zu den Nussbaum Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.

2.2.1 Werkstoffe und Eigenschaften

Optipress-Rohr

Werkstoff

Zertifizierung

Systemkennzeichnung

Optipress-Edelstahlrohr 1.4521

81082, 81102

Edelstahl 1.4521

Für Trinkwasser zertifiziert

  • Grüne Verschlusskappe

  • Durchgehende grüne Linie

Optipress-Edelstahlrohr 1.4401/1.4404

81080

Edelstahl 1.4401/1.4404

Für Trinkwasser zertifiziert

  • Gelbe Verschlusskappe

Optipress-Edelstahlrohr 1.4520

81081, 81101

Edelstahl 1.4520

Nicht für Trinkwasser

Geprüft nach Richtlinie 2014/68/EU (Druckgeräterichtlinie)

  • Schwarze Verschlusskappe

  • Durchgehende schwarze Linie

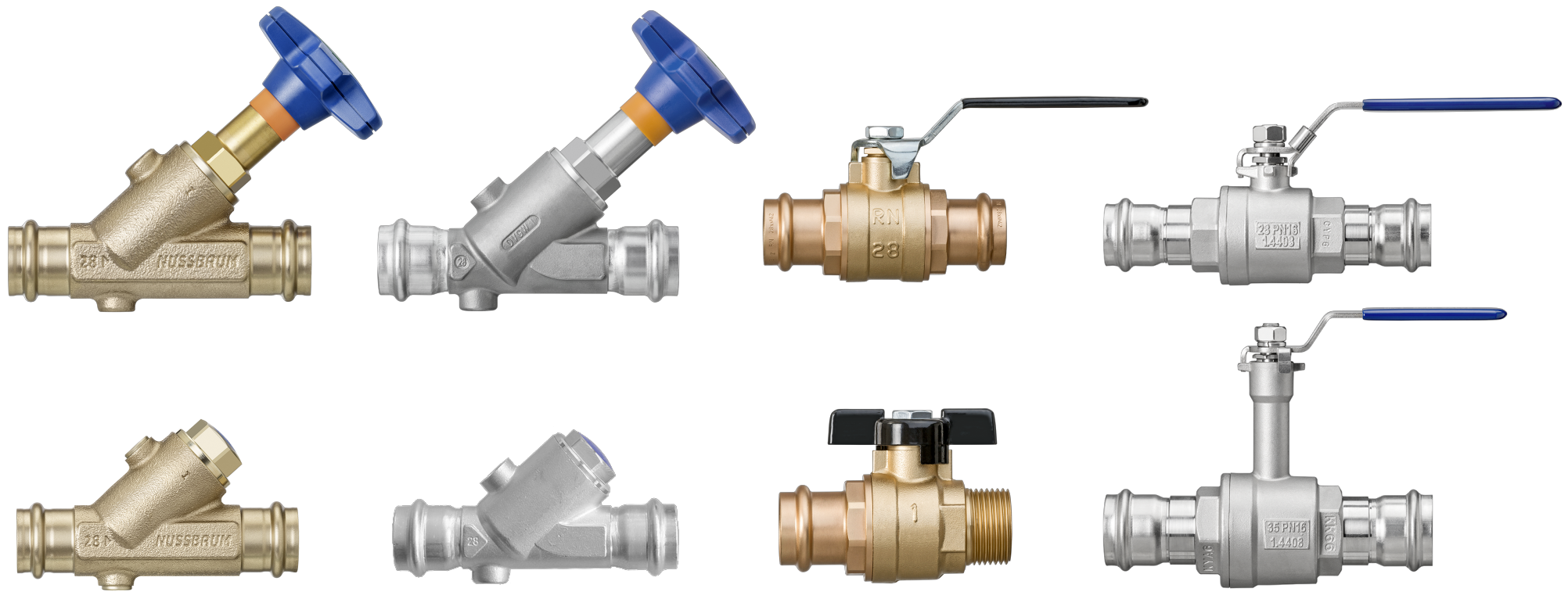

2.3 Optipress-Systemarmaturen

Nussbaum bietet ein umfangreiches Programm von Armaturen mit festen Pressenden in den Dimensionen DN 12 bis DN 50. Zusätzlich zu den Systemarmaturen mit Pressenden bietet Nussbaum eine grosse Auswahl an weiteren Armaturen mit zusätzlichen Anschlussarten, auch in grösseren Dimensionen.

Die Datenblätter zu den Nussbaum Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.

2.4 Verbindungen

Die Anleitung zur Herstellung einer Optipress-Verbindung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.1.007.

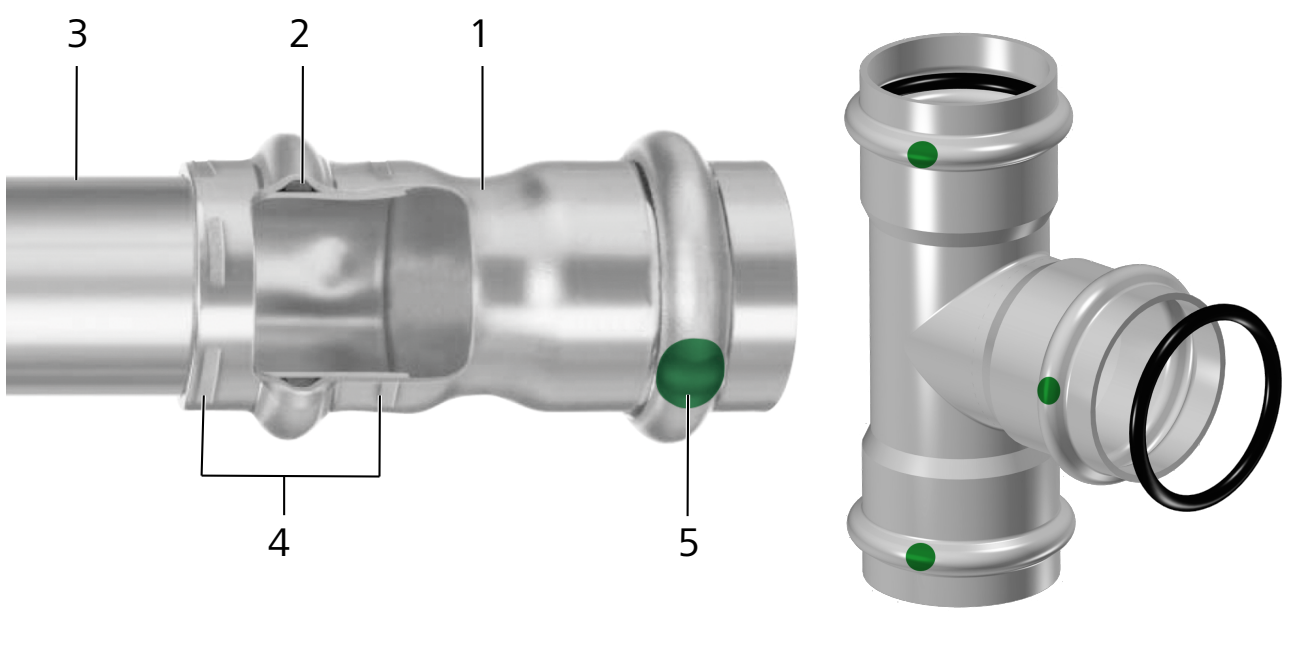

Optipress-Aquaplus-Pressverbindung von Ø 15 bis 54 mm

(1) Fitting, (2) Dichtring, (3) Rohr, (4) Doppelte Verpressung, (5) Kennzeichnung SC-Contour

  • Form- und kraftschlüssig

  • SC-Contour, für maximale Sicherheit

    • Unverpresst: Sichtbar undicht

    • Verpresst: Zuverlässig dicht

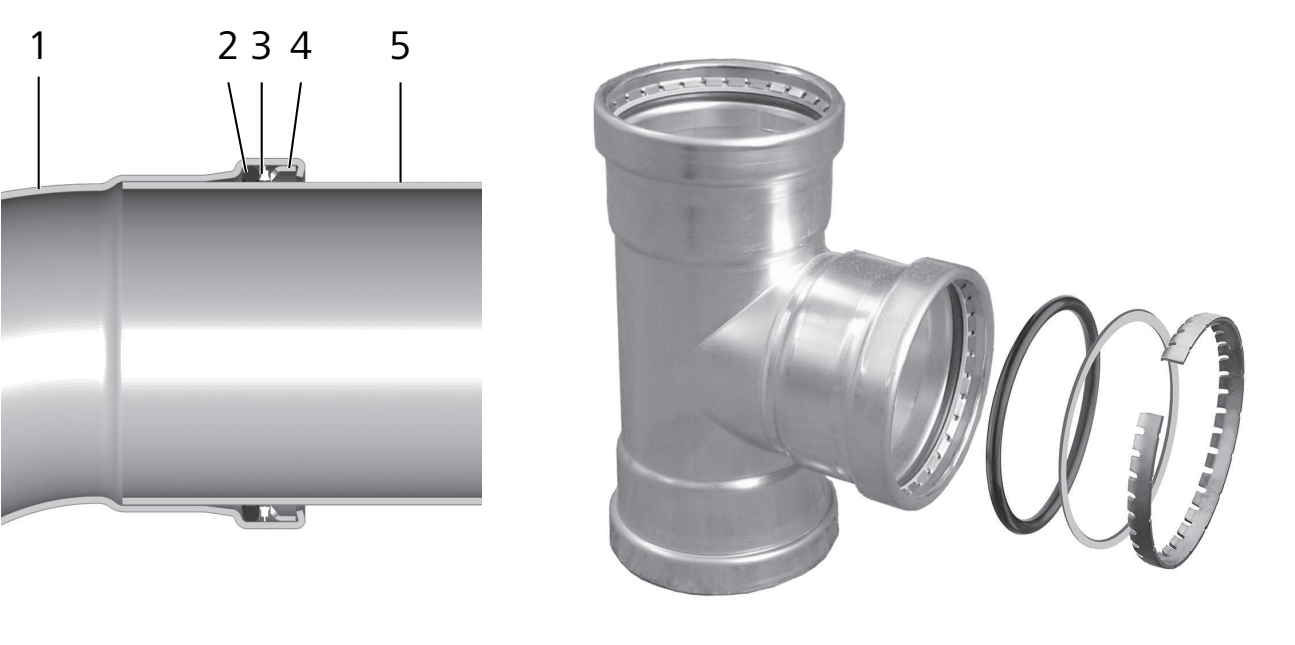

Optipress-Aquaplus-XL-Pressverbindung Ø 64, 76.1, 88.9 und 108 mm

(1) Fitting, (2) Dichtring, (3) Trennring, (4) Schneidring, (5) Rohr

  • Form- und kraftschlüssig

  • SC-Contour, für maximale Sicherheit

    • Unverpresst: Sichtbar undicht

    • Verpresst: Zuverlässig dicht

2.5 Werkzeuge

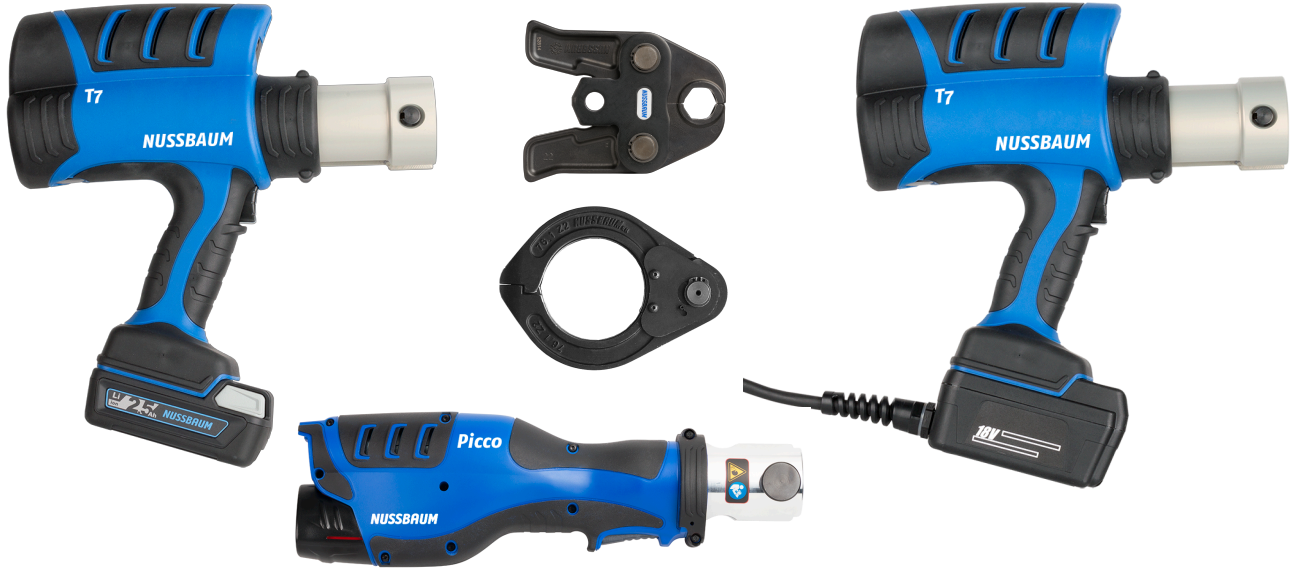

Nussbaum Presswerkzeuge, Pressbacken und Pressringe

Für die vollumfängliche Systemgewährleistung auf Pressverbindungen sind zwingend Nussbaum Pressbacken bzw. Pressringe zu verwenden.

Die mechanischen Eigenschaften und die Dichtheit der Pressverbindung ergeben sich aus der Pressgeometrie der Nussbaum System-Pressbacken.
