261.0.065 / V6

2 Composants de système

2.1 Raccords à sertir Optipress

Pour le montage, une gamme très complète de raccords à sertir est disponible (coudes, équerres, tés, réductions, pièces intermédiaires, raccords, etc.).

2.1.1 Matériaux et propriétés

Raccords à sertir Optipress

Matériau

Certification

Dimension

Propriétés

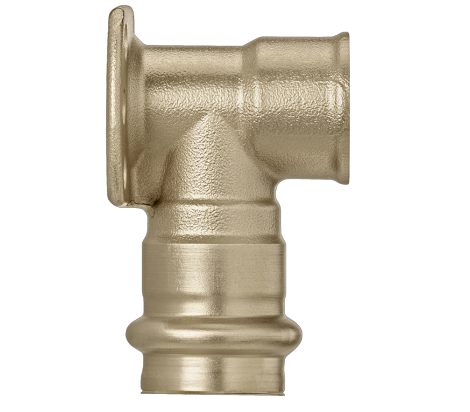

Raccords à sertir en bronze

Bronze CC246E

Certifié pour l’eau de boisson

Jusqu’à Ø 54

  • Mise en œuvre universelle

  • Sans plomb

  • S’associe à tous les matériaux d’installation

  • Résistant à la corrosion

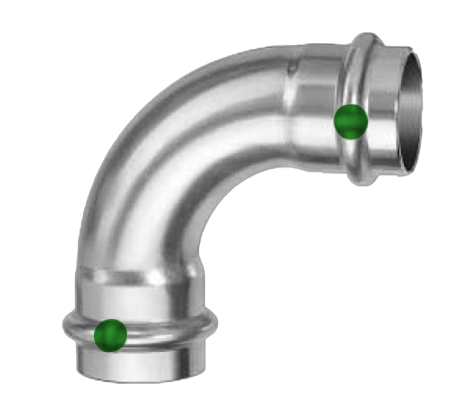

Raccords à sertir en acier inoxydable

Acier inoxydable 1.4401/1.4404

Certifié pour l’eau de boisson

Jusqu’à Ø 108

  • Matériau en acier Cr-Ni-Mo austénitique hautement allié

  • Résistant à la corrosion

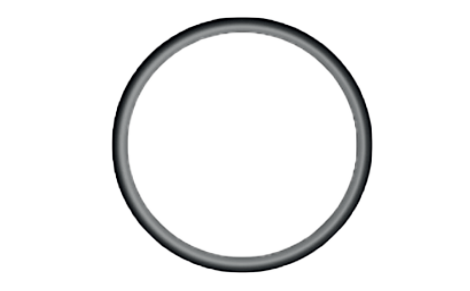

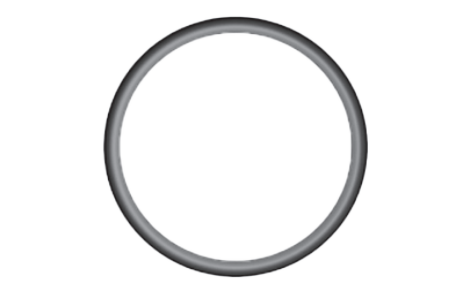

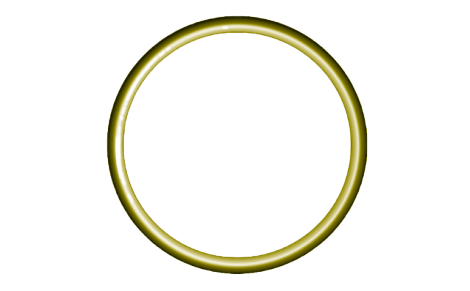

Joint EPDM

EPDM

  • Certifié pour l’eau de boisson

  • Certifié et homologué selon W270

Jusqu’à Ø 108

  • Elastomère de haute qualité et résistant au vieillissement

  • Pour une contrainte continue jusqu’à 95 °C

2.2 Tuyaux en acier inoxydable Optipress

Pour les installations avec Optipress-Aquaplus, on dispose, selon l’utilisation ou le domaine d’utilisation, de trois sortes de tuyaux système en acier inoxydable en métal nu, soudés au laser sous atmosphère inerte.

Fabriqués selon DIN 17440/17455.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

2.2.1 Matériaux et propriétés

Tuyau Optipress

Matériau

Certification

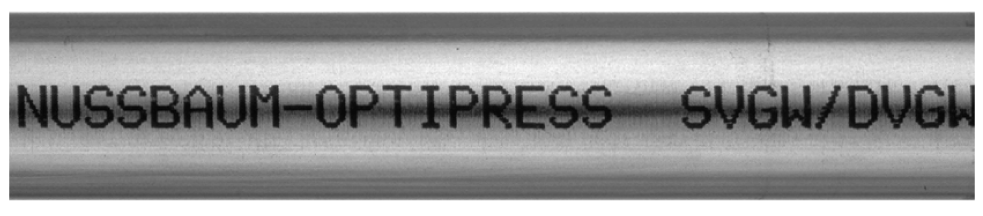

Identification système

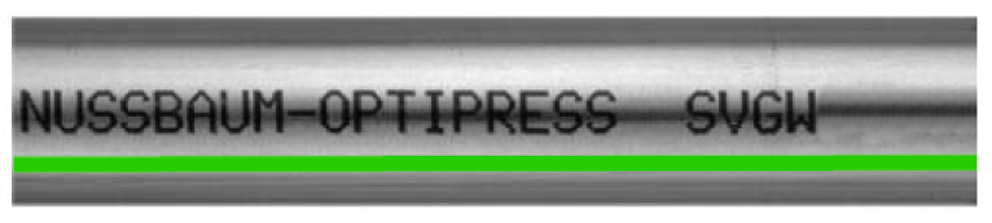

Optipress-Tuyau 1.4521

81082, 81102

Acier inoxydable 1.4521

Certifié pour l’eau de boisson

  • Cape de fermeture verte

  • Ligne continue verte

Optipress-Tuyau 1.4401/1.4404

81080

Acier inoxydable 1.4401/1.4404

Certifié pour l’eau de boisson

  • Cape de fermeture jaune

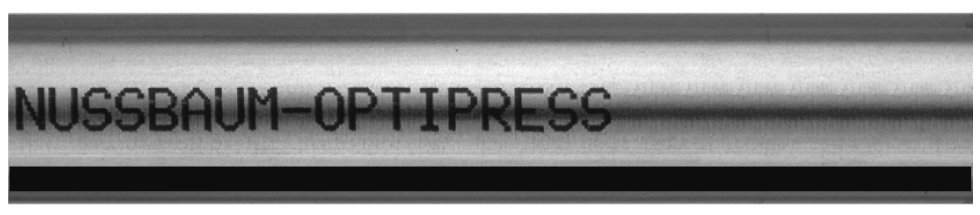

Optipress-Tuyau 1.4520

81081, 81101

Acier inoxydable 1.4520

Non certifié pour l’eau de boisson.

  • Cape de fermeture noire

  • Ligne continue noire

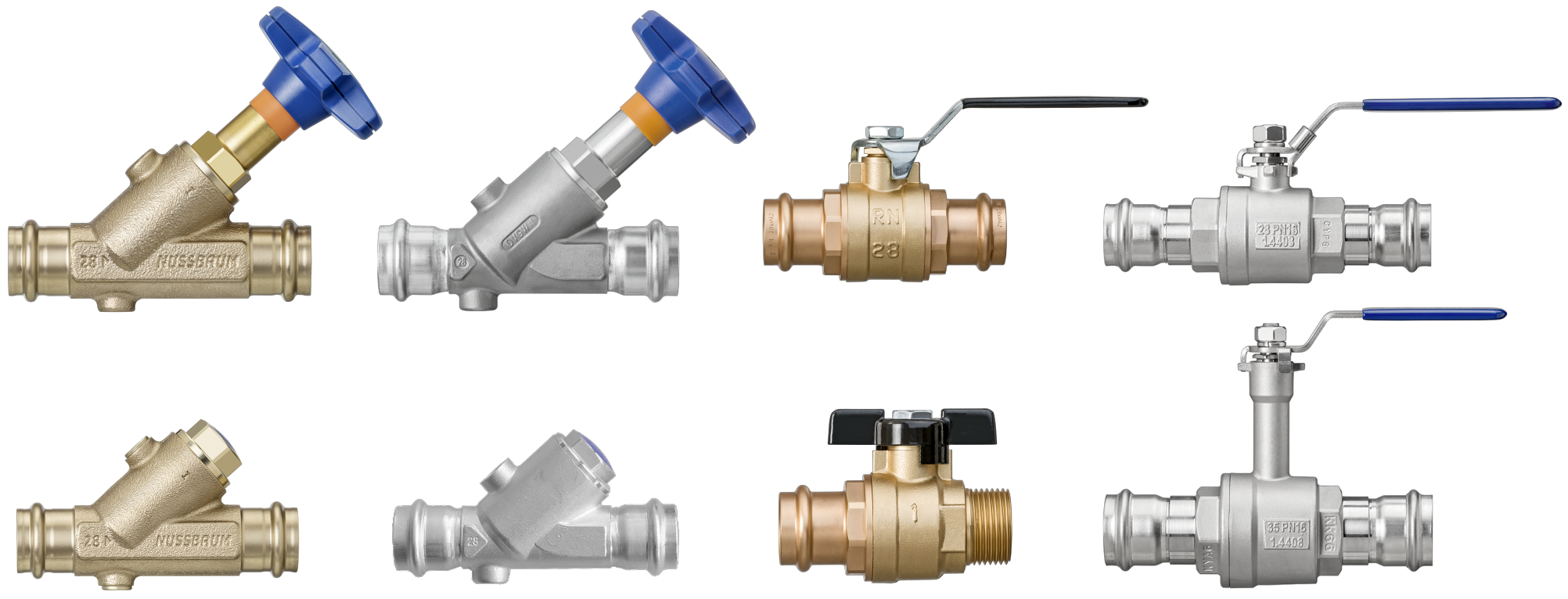

2.3 Robinetteries système Optipress-Aquaplus

Nussbaum propose une gamme complète de robinetteries à sertir dans les dimensions DN 12 à DN 50. Les robinets obliques et droits sont dotés des nouvelles têtes Easy-Top. Comme le filetage de la tige de ces têtes n’est pas en contact avec le fluide, elles ne nécessitent pas d’entretien.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

2.4 Pièces d’assemblage

La notice pour la réalisation d’un assemblage Optipress est disponible sur www.nussbaum.ch, 👉 Instructions de montage 299.1.007.

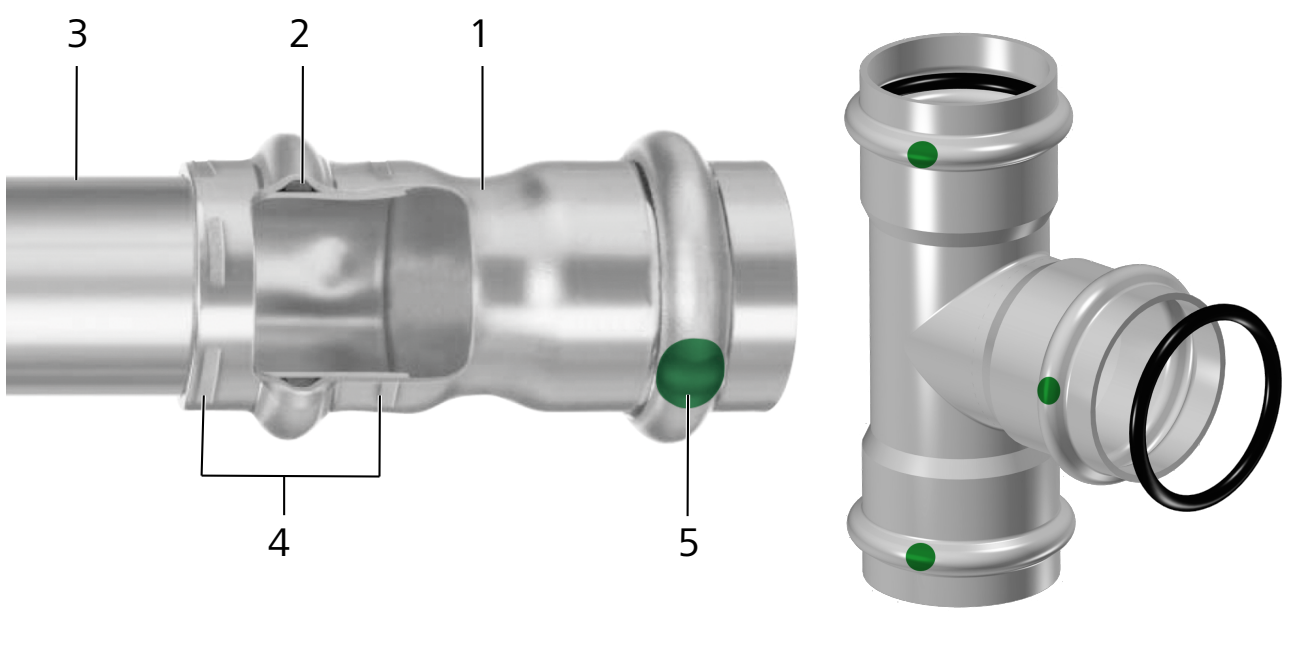

Assemblage par sertissage Optipress-Aquaplus de Ø 15 à 54 mm

(1) raccord, (2) joint, (3) tuyau, (4) double sertissage, (5) marquage SC-Contour

  • Par complémentarité de forme et de force

  • SC-Contour, pour une sécurité maximale

    • Non serti: visiblement non étanche

    • Serti: étanche de manière fiable

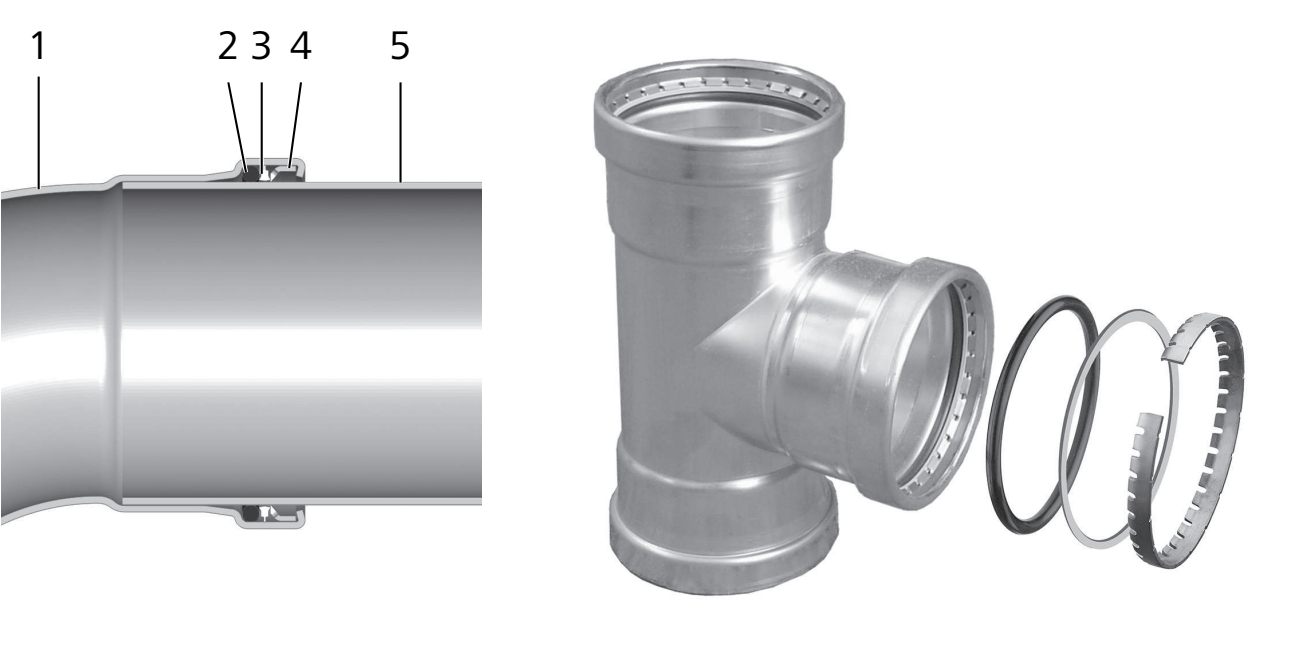

Assemblage par sertissage Optipress-Aquaplus-XL Ø 64, 76.1, 88.9 et 108 mm

(1) raccord, (2) joint, (3) bague de séparation, (4) bague coupante, (5) tuyau

  • Par complémentarité de forme et de force

  • SC-Contour, pour une sécurité maximale

    • Non serti: visiblement non étanche

    • Serti: étanche de manière fiable

2.5 Outillage

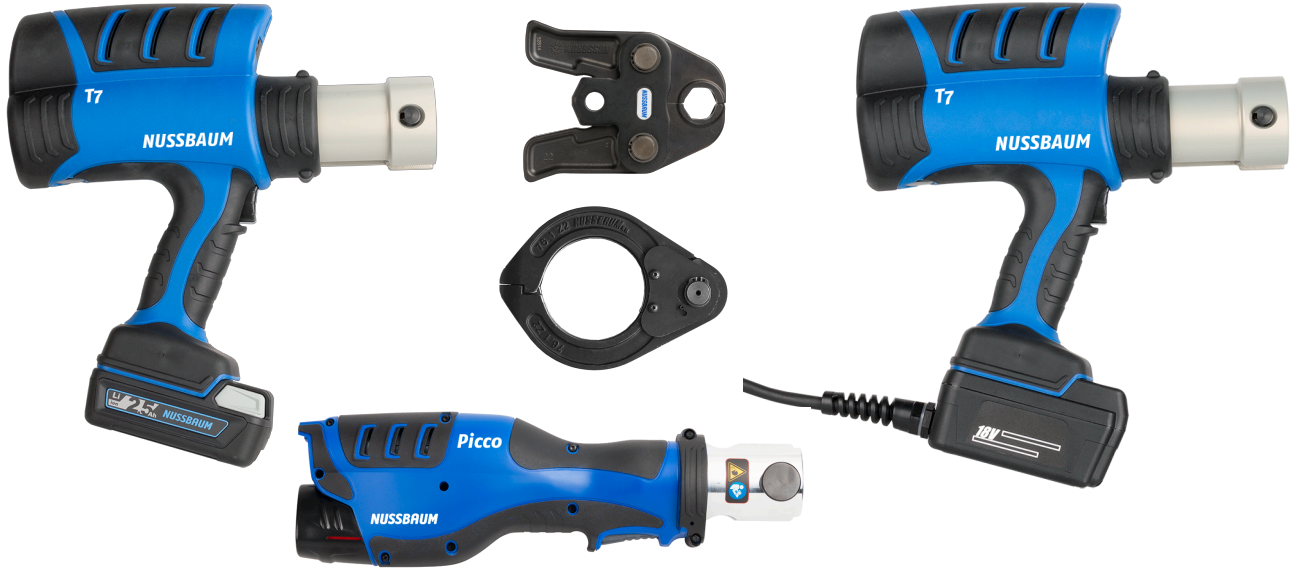

Pinces à sertir, mâchoires et anneaux de sertissage de Nussbaum

Pour profiter de notre garantie système à tous les niveaux sur les assemblages par sertissage, il faut impérativement utiliser des mâchoires ou anneaux de sertissage Nussbaum.

Les propriétés mécaniques et l’étanchéité de l’assemblage serti sont la résultante de la géométrie de sertissage des mâchoires Nussbaum.
