Montageanleitung - Waschtisch-Durchlauferhitzer MCX

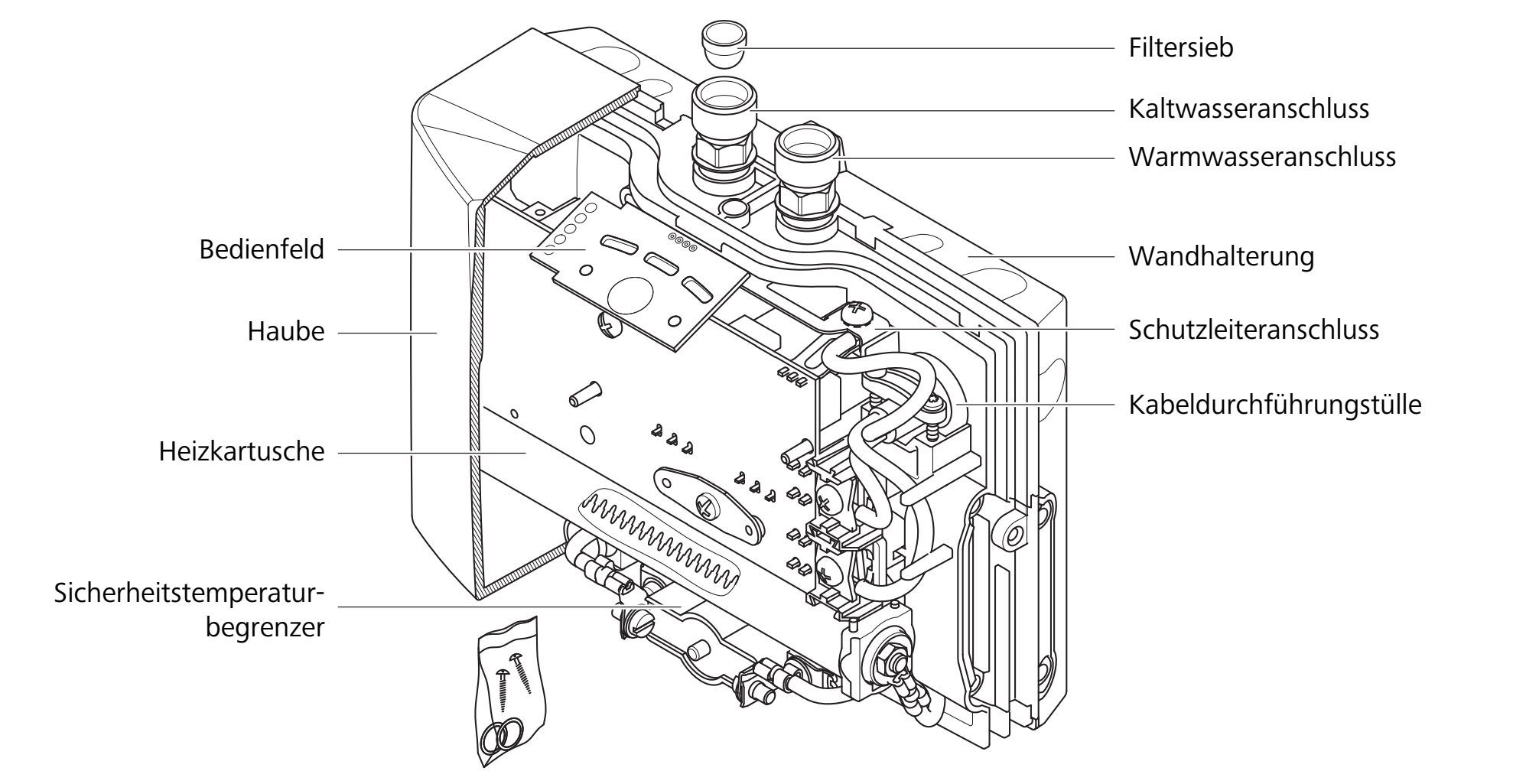

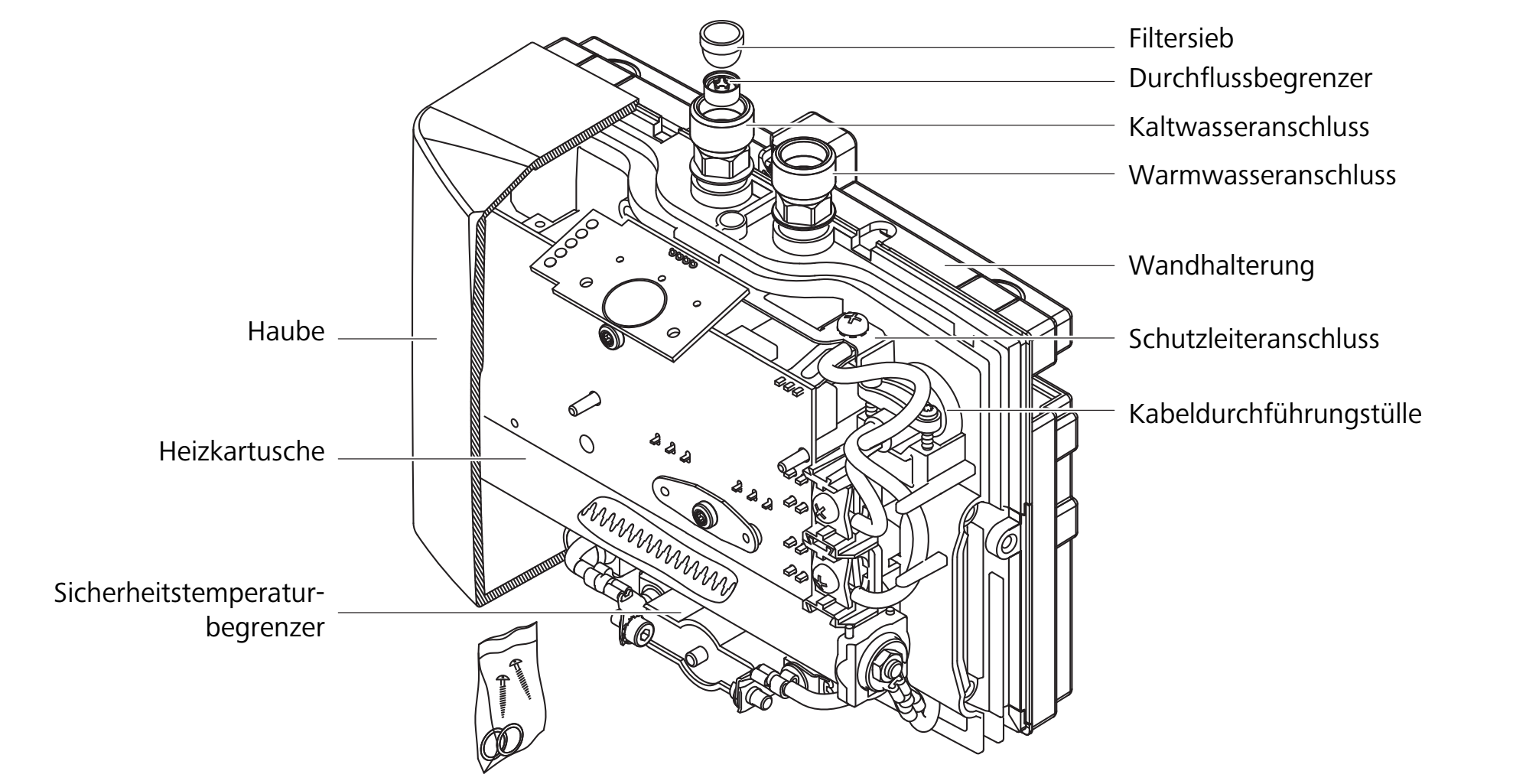

3.2 Funktion
Der Waschtisch-Durchlauferhitzer MCX 3 bzw. MCX 7 ist ein elektronisch geregelter, druckfester Durchlauferhitzer zur Versorgung von einer einzelnen Entnahmestelle mit Warmwasser in einer Trinkwasserinstallation.
Die Warmwassertemperatur kann über die Temperaturwahltaste am Bedienfeld stufenweise eingestellt werden. Sobald die angeschlossene Warmwasserarmatur geöffnet wird, schaltet sich das Gerät automatisch ein und erhitzt das zugeführte Kaltwasser auf die eingestellte Solltemperatur. Wenn die Warmwasserarmatur geschlossen wird oder die Mindestdurchflussmenge unterschritten wird, schaltet sich das Gerät automatisch aus.
Das Gerät ist werksseitig auf die Warmwassertemperatur von 38 °C eingestellt. Aufgrund dieser zum Händewaschen optimalen Temperatureinstellung sollte im täglichen Gebrauch nur das Warmwasserventil der Armatur geöffnet werden. Für eine niedrigere Auslauftemperatur kann an der Armatur kaltes Wasser zugemischt werden.
3.3 Lieferumfang
|
Anzahl |
Bestandteil |
|---|---|
|
1 |
Waschtisch-Durchlauferhitzer MCX mit montierter Wandhalterung |
|
1 |
Spezialstrahlregler CSP 67200.90 |
|
2 |
Dübel Ø 6 mm |
|
2 |
Kreuzschlitzschrauben 4.2 × 38 mm |
|
1 |
T-Stück G ⅜ |
|
1 |
Klemmverschraubung G ⅜ |
|
2 |
Panzerschläuche DN8, G ⅜, 500 mm |
3.4 Typenschild
Das Typenschild befindet sich unter der abnehmbaren Haubenblende.
|
1 |
IP-Schutzklasse 25 (Strahlwasserschutz) |
|
2 |
Nenndruck |
|
3 |
Netzanschluss: Gerätetyp MCX 3: 1AC,N/Gerätetyp MCX 7: 2AC |
|
4 |
Frequenz der Versorgungsspannung |
|
5 |
Nennleistung/Versorgungsspannung |
|
6 |
Minimal zulässiger spezifischer Wasserwiderstand |
|
7 |
Zeichen für CE-Konformität |
|
8 |
Maximal zulässige Wassertemperatur |
|
9 |
Zeichen für «Betriebsanleitung lesen» |
|
10 |
Zeichen für geprüfte Sicherheit |
|
11 |
Zeichen für elektromagnetische Verträglichkeit |
|
12 |
Geräte-Seriennummer |
|
13 |
Artikelnummer |
