3 Description du produit

3.1 Structure

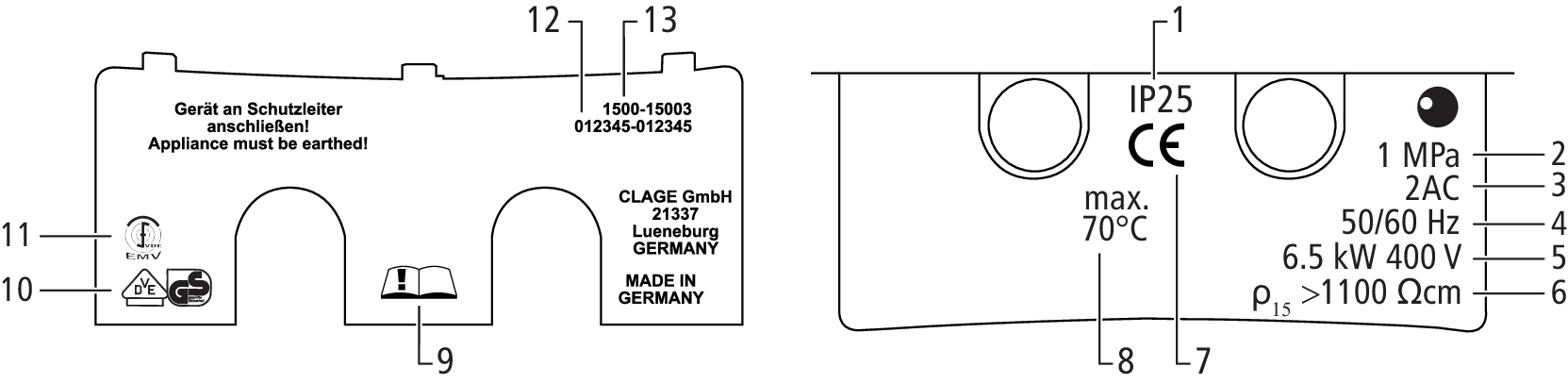

La plaque signalétique est apposée sur le capot, entre le panneau de commande et les raccords d’eau. Y figurent toutes les informations techniques importantes, indications sur l’appareil et couleurs de marquage pour l’arrivée d’eau (bleu) et la sortie d’eau (rouge).

3.2 Fonction

Le chauffe-eau instantané pour lavabo MCX 3 ou MCX 7 est à régulation électronique pour robinetteries sous pression. Il alimente en eau chaude un seul point de soutirage d’une installation d’eau de boisson.

La température de l’eau chaude se règle progressivement avec la touche de sélection de température sur le panneau de commande. Dès que la robinetterie d’eau chaude raccordée est ouverte, l’appareil s’allume automatiquement et chauffe l’eau froide entrante à la température de consigne réglée. Lorsque la robinetterie d’eau chaude est fermée ou que l’eau coule à un débit inférieur au débit minimal, l’appareil s’éteint automatiquement.

Le rĂ©glage en usine de l’appareil porte l’eau chaude Ă  une tempĂ©rature de 38 °C. Comme cette tempĂ©rature est optimale pour le lavage des mains, seule la soupape d’eau chaude de la robinetterie devrait Ăªtre ouverte pour un usage quotidien. Pour obtenir une tempĂ©rature de sortie moins chaude, on peut rajouter de l’eau froide avec la robinetterie.

3.3 Etendue de la livraison

Quantité

Elément

1

Chauffe-eau instantané pour lavabo MCX avec support mural monté

1

Brise-jet spécial CSP 67200.90

2

Cheville Ă˜Â 6 mm

2

Vis cruciforme 4.2 × 38 mm

1

TĂ© G ⅜

1

Raccord de serrage G ⅜

1

Tuyau renforcĂ© DN8, G ⅜, 500 mm
