Datenblatt - Wärmepumpen-Wassererwärmer Aquapro-E, Austauschgerät für Schrankeinbau mit Aufsatz für Fremdgestell

261.0.128 / V9

5 Anwendungshinweise

Für die Anwendung des Produkts müssen folgende Voraussetzungen und Hinweise beachtet werden:

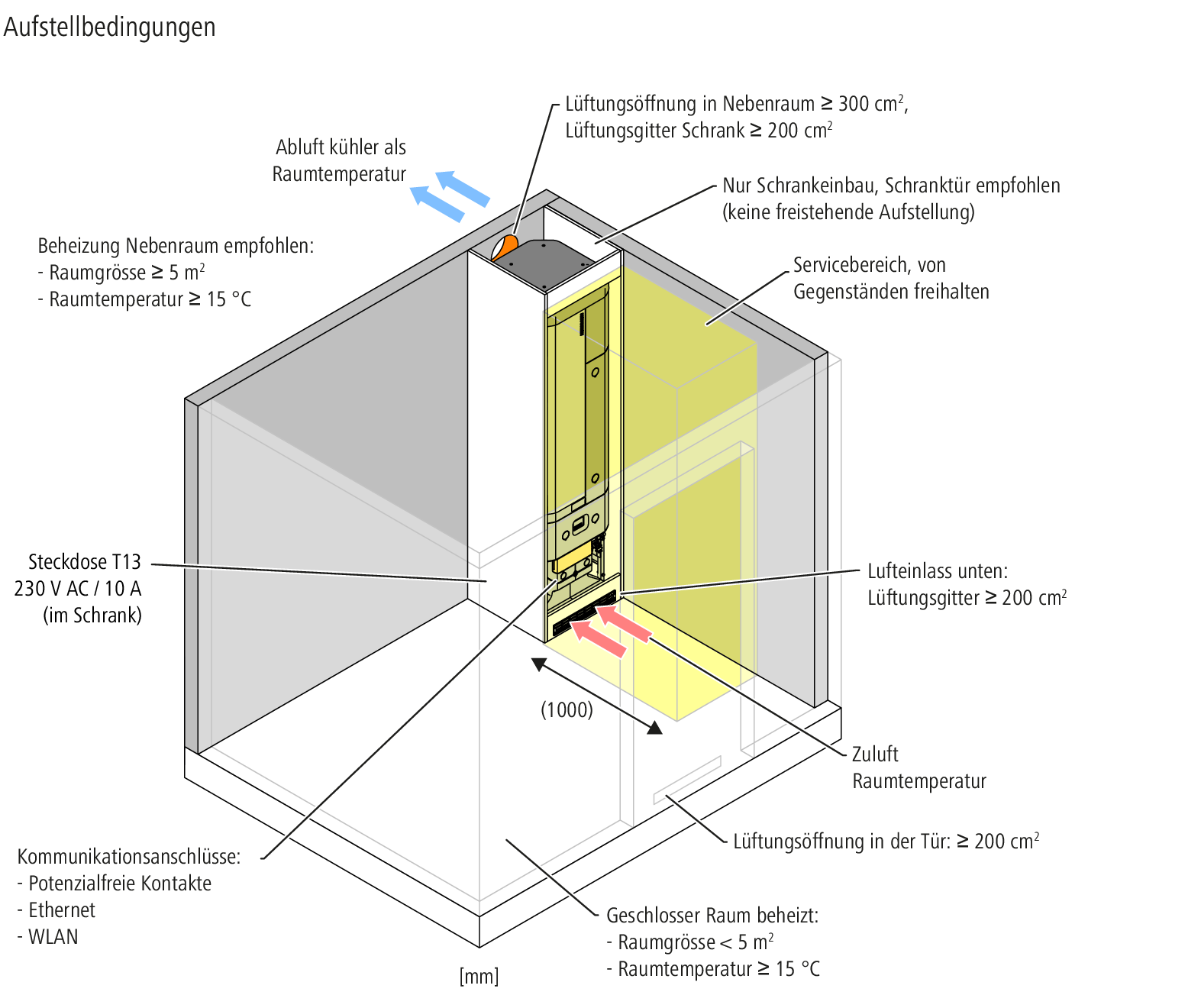

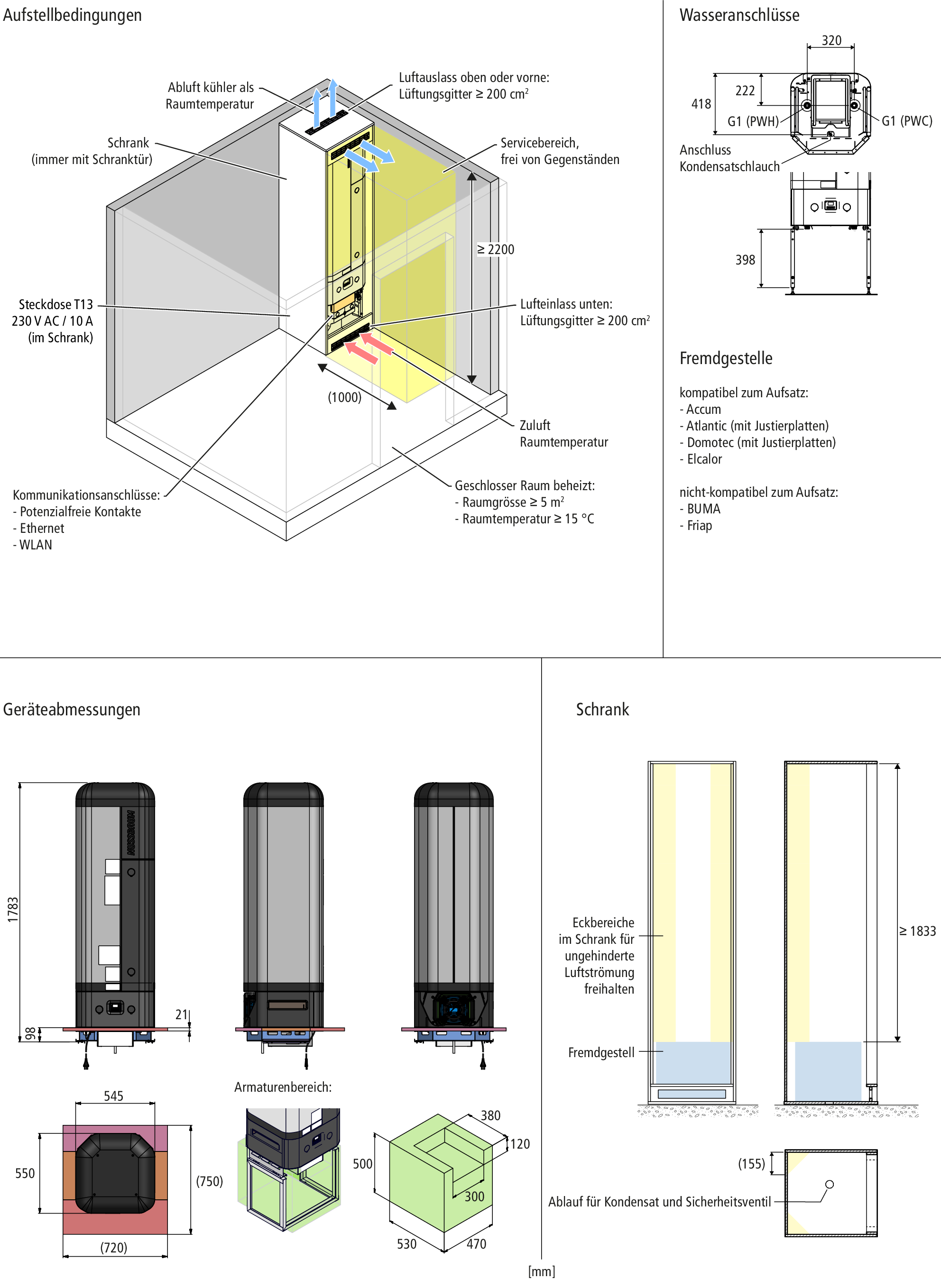

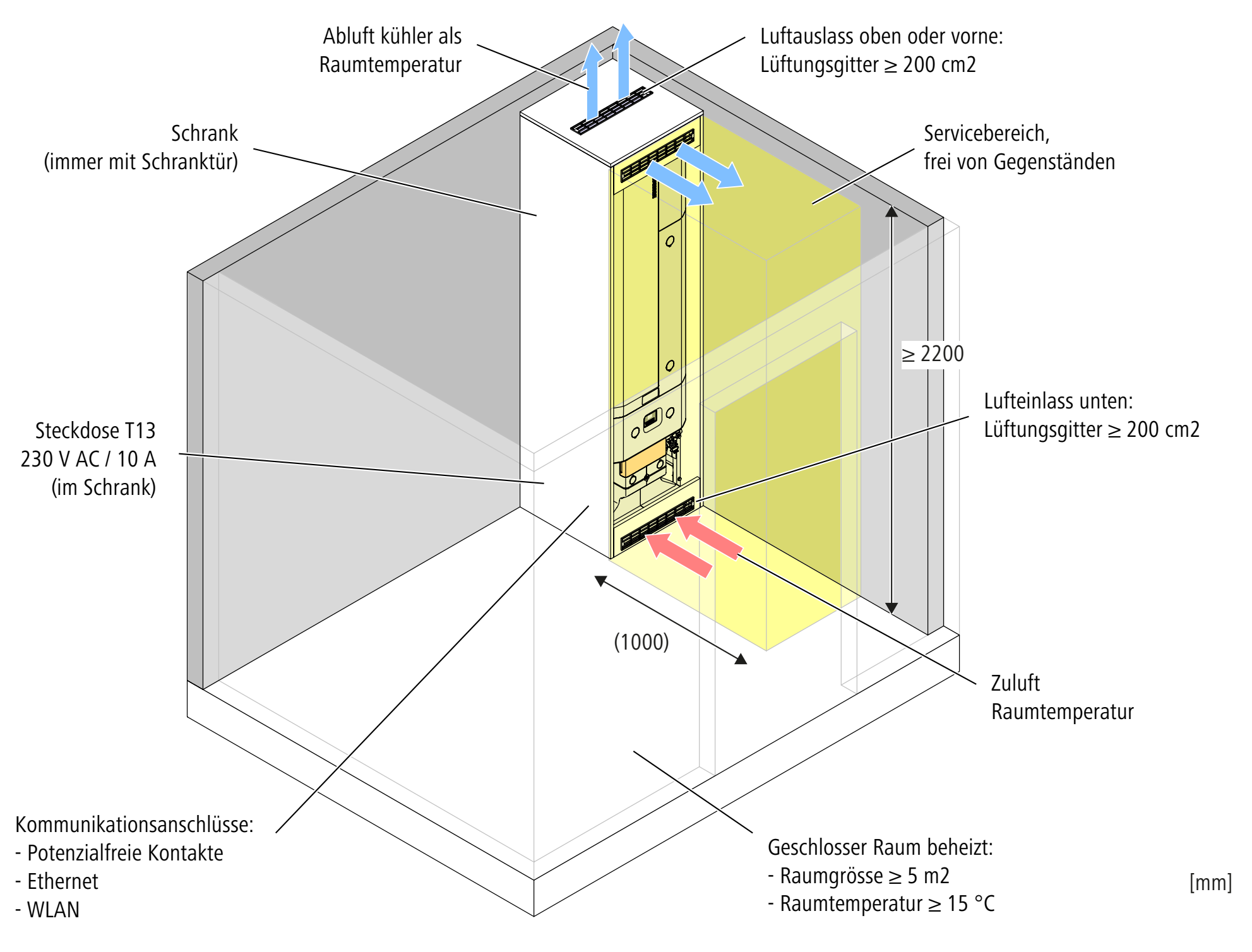

• Anforderungen an den Aufstellort:

  • Dauerhafte Tragfähigkeit von 400 kg

• Anforderungen an die Zuluft:

  • Luftvolumenstrom: ca. 120 … 140 m³/h (bei Lufttemperatur von 15 °C)

  • Temperaturbereich: 15 … 35 °C, ausserhalb dieses Temperaturbereichs wird die Wärmepumpe ausgeschaltet.

  • Ein ungehinderter Luftstrom ist Voraussetzung für das einwandfreie Funktionieren des Geräts. Der Lufteinlass und der Luftauslass des Geräts dürfen nicht durch Gegenstände versperrt sein.

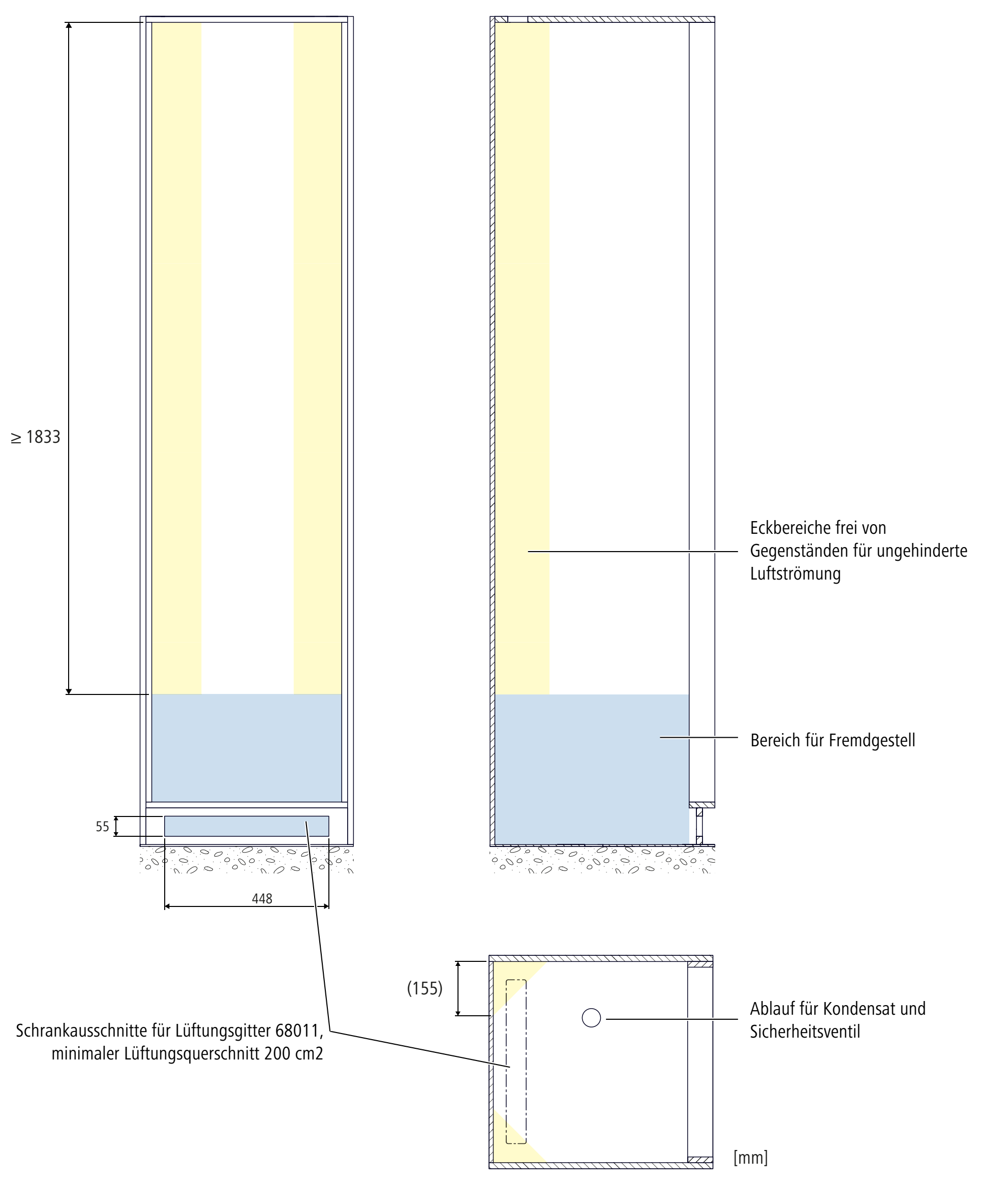

  • Je nach Einbausituation müssen zusätzliche Abdichtungen im Schrank montiert werden, um einen strömungstechnischen Kurzschluss (Ansaugen von Abluft) aufgrund von Öffnungen zu verhindern.

  • Die Zuluft sollte geruchsfrei sein, um die Ausbreitung von Gerüchen am Aufstellort zu vermeiden.

• Stromversorgung / Platzierung von Steckdosen:

  • Steckdose T13, 230 V AC/10 A

  • Die Steckdose T13 muss separat abgesichert sein.

  • Bei Schrankeinbau des Geräts: Falls die Steckdose T13 und weitere Steckdosen (z. B. für den Netzwerkanschluss) ebenfalls im Schrank installiert werden, ist aus Platzgründen die Verwendung von Unterputzdosen erforderlich.

• Installation:

  • Das Gerät muss mit einem Sicherheitsventil zur Druckentlastung des Speichers bei Störungen betrieben werden.

  • Um die Beschädigung von Bodenbelägen (z. B. Parkett) und Gerüche zu vermeiden, müssen das Kondensat der Wärmepumpe und das Tropfwasser der Sicherheitsgruppe kontrolliert über den Ablauf abgeführt werden.

  • Bauseits ist ein zur Atmosphäre hin offener Ablauf erforderlich, der sich unter oder direkt neben dem Gerät befinden muss.

• Inbetriebnahme:

  • Die Freischaltung des Geräts für den Normalbetrieb mit Wärmepumpe erfolgt durch Nussbaum oder durch Personal, das von Nussbaum geschult ist.

  • Um den Luftfilter während der Inbetriebnahme oder bei Sanierungsarbeiten nicht zu verunreinigen, ist das Gerät bis zur Übergabe an den Betreiber nur mit dem Heizelement zu betreiben, d. h. nur in der Betriebsart [Workzone].

• Revision:

  • Das Wärmepumpenmodul ist herausnehmbar. Dadurch ist ein Austausch der Wärmepumpe möglich, ohne dass das Gerät ausgebaut werden muss.

  • Der Kontroll-Flansch ist nach EN 12897/W/ZW115 ausgeführt. Er ist mit dem Wärmetauscher kombiniert.

• Es gelten die Bestimmungen der SVGW-Richtlinie W3.
