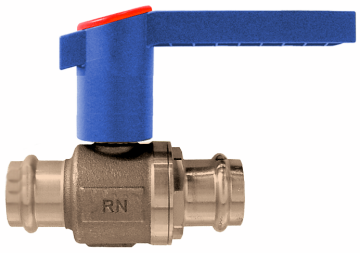

82022 Optipress-Kugelhahn
mit Griff lang (Kunststoff)
Archiviertes Produkt
mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE), mit Spindeldichtung (EPDM), mit Griff blau, mit Deckel rot
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser / Druckluft |
| Qualitätsklasse von Druckluft | 1 - 4 |

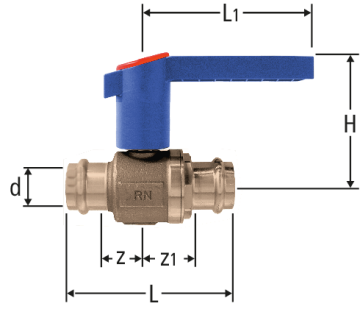

| d | z | z1 | L | L1 | H | Kvs | Art.-Nr. | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 26 | 90 | 98 | 73 | 10.3 | 15 | 82022.22 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 18 | 20 | 26 | 90 | 98 | 73 | 35 | 18 | 82022.23 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 22 | 20 | 29 | 97 | 98 | 75 | 47 | 22 | 82022.24 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 28 | 26 | 36 | 109 | 113 | 89 | 54 | 28 | 82022.25 | 1 | - | |||||
|
|
|||||||||||||||
| 35 | 30 | 37 | 119 | 113 | 100 | 82 | 35 | 82022.26 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 42 | 33 | 34 | 139 | 119 | 125 | 160 | 42 | 82022.27 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 54 | 43 | 50 | 172 | 119 | 133 | 230 | 54 | 82022.28 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Optipress-Kugelhahn |
| Grösse |
|
| Artikelnummer |
82022.22
|
